| 查看: 1843 | 回复: 3 | |||
[求助]
求助纯钛的金相，彩色金相，轧制退火态的EBSD
|

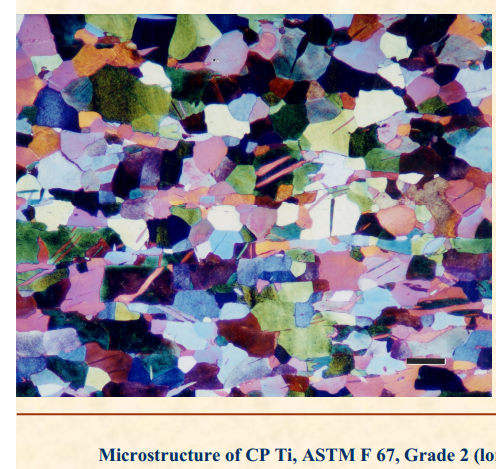

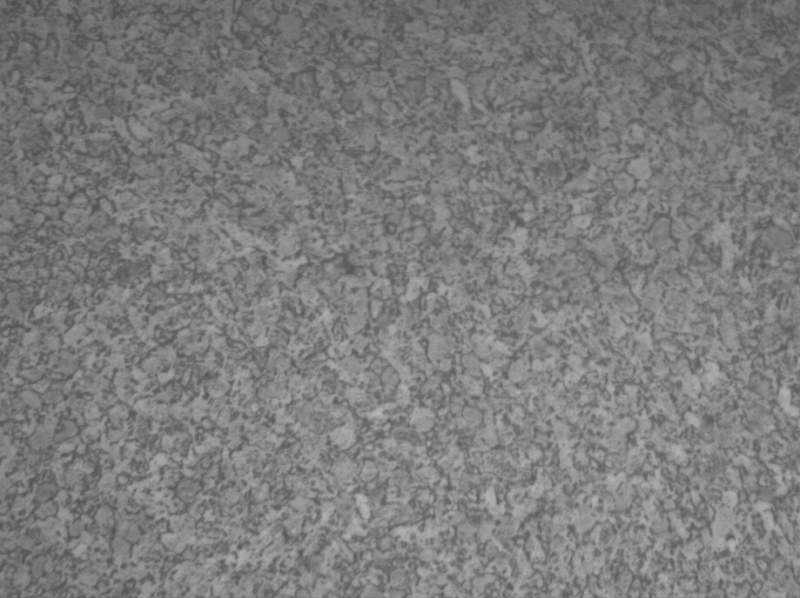

最近在做纯钛的金相，但是腐蚀完，金相是这样的， 完全看不到晶界，腐蚀用的是Kroll’s Reagent 100 mL Water (distilled) 1-3 mL HF 2-6 mL HNO3，请问有经验的大神你们的Kroll’s Reagent 一般具体用的是多少，腐蚀多久。同时我正在打算试一下彩色金相，我查文献发现George F. Vander Voort用的是Modified Weck’s Reagent 100 mL Water (distilled) 25 mL Ethanol 2g NH4FHF，但是他的机械抛光过程比较繁琐，我想问一下能否直接用电解抛光（我们用的配方是6%高氯酸+34%正丁醇+60%甲醇 17V 60s），然后直接覆膜，请问覆膜时的电压，温度，时间大概为多少，有文献说观察用 crossed polarized light plus sensitive tint 是指什么意思，他做完的金相如下，如果有人用的不一样，能否告诉我具体过程。  同时在做另一块轧制退火态的纯钛的EBSD，标了几次，结果类似下图，但是我们的晶界比这个更乱，标定率太低一般在50%-70%，达不到要求，我们用的电解抛光液和上面一样，抛光完扫描时看起来还算干净，但是试样表面变成凸凹不平起伏的状态，但是非轧制退火态的纯钛也这样，标定率依然很高（~92%）,请问做过轧制退火态的纯钛EBSD的大神们如何才能提高标定率，你们的电解抛光液是什么，抛光多久，温度，电压，应该注意些什么，谢了。  |
回复此楼» 收录本帖的淘帖专辑推荐
 钛及钛合金专辑 |
» 猜你喜欢
申博发邮件
已经有8人回复
-
各位大神，目前国内有哪些比较好用的逆合成软件？
已经有9人回复
-
国社科系统bug了，是不是要放榜了？
已经有7人回复
-
上海工程技术大学激光智能制造课题组｜2027级博士研究生招生公告
已经有8人回复
-
上海工程技术大学激光智能制造课题组招收博士研究生
已经有8人回复
|
金像图，明显不行。之前做我也有遇到过这个情况。制样一定要好，腐蚀剂这块，稍微调整一下比例也行，主要是氢氟酸的浓度高低影响反应快慢，硝酸主要起白化作用吧，至于腐蚀多久，用棉花擦拭反复，观察表面发灰暗，就用水冲洗。再试试吧。ebsd还没做，不了解 发自小木虫Android客户端 |
2楼2015-10-11 22:32:32
 |
3楼2015-10-12 20:28:54
|
|
4楼2015-10-13 14:14:53
