应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 氧化石墨的制备
171/2返回列表12下一页
查看: 2818  |  回复: 16
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

1kobe21

铁虫 (正式写手)

[交流] 氧化石墨的制备 已有11人参与

。即在冰水浴中装配好250 mL的反应瓶，加入适量的浓硫酸，磁力搅拌下加入2 g 石墨粉和1 g硝酸钠的固体混合物，再缓慢加入6 g高锰酸钾，控制反应温度不超过10 ℃，在冰浴条件下搅拌2 h后取出，在室温下搅拌反应5 d。然后将样品用5%（质量分数）的H2SO4 溶液进行稀释，搅拌 2 h 后，加入 6 mL H2O2，溶液变成亮黄色，搅拌反应2 h离心。然后用浓度适当的 H2SO4、H2O2 混合溶液以及 HCl 反复洗涤、最后用蒸馏水洗涤几次，使其 pH~7，得到的黄褐色沉淀即为氧化石墨(GO)。最后将样品在40 ℃的真空干燥箱中充分干燥。将获得的氧化石墨入去离子水中，60 W 功率超声约3 h，沉淀过夜，取上层液离心清洗后放入烘箱内40 ℃干燥，即得片层较薄的氧化石墨烯。

请各位大神指点下，加入双氧水之后溶液变成亮黄色。然后离心，取上层还是下层啊？这个上层或者下层是什么状态，后面用混合酸取洗的话，抽滤去洗吗？然后在滤纸上得到黄褐色沉淀？还有氧化石墨和氧化石墨烯到底啥区别，这个用什么表征手段能区分出来
回复此楼

» 收录本帖的淘帖专辑推荐

我的专辑 cyj-石墨烯

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-10-11 13:17:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

1kobe21

铁虫 (正式写手)

氧化石墨的制备

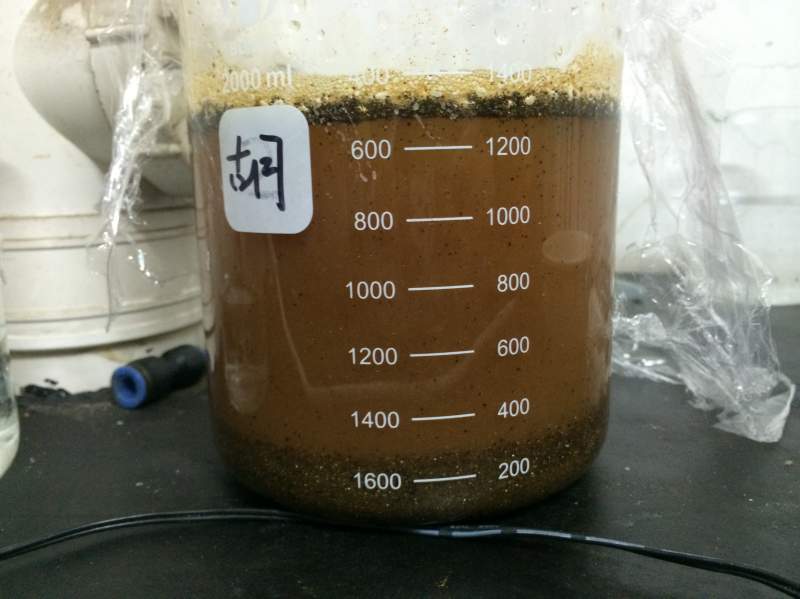

654482953156040225.jpg为啥不是悬浮液呢
赞一下(1人) 回复此楼
5楼2015-10-16 14:47:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1kobe21

铁虫 (正式写手)
引用回帖:
7楼: Originally posted by wuqian1016 at 2015-10-16 15:20:27
你这个效果太差了！看看我做的，刚加完双氧水后的照片。

:cry第一次做请原谅我吧。效果真好，到这个亮黄色了之后然后酸洗，还是这个颜色吗？你用的多少目的石墨啊
赞一下(1人) 回复此楼
8楼2015-10-16 15:33:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南宫海涯

木虫 (正式写手)

木虫
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
如一楼所说，但是最后离心后ph也只能接近七，不可能达到七的。

发自小木虫Android客户端
赞一下(1人) 回复此楼
心如止水常见明，见尽世间万物清。
9楼2015-10-16 16:10:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

复仇的匹诺曹

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
离心取下层，上层是反应液，下层是氧化石墨。抽滤是很难抽滤下来的，建议反复离心取下层。氧化石墨与氧化石墨烯区别很大，最简单的是在水中的分散性，后者是可以稳定分散的。
赞一下 回复此楼
2楼2015-10-12 08:41:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heating

银虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
1L说的有道理的，你洗的话是直至上层液体澄清即可，上层清液中应该有氧化石墨烯，下层应该是氧化石墨，个人觉得氧化石墨烯与氧化石墨的区别就在于产品的层数，氧化石墨烯严格意义上是单层的氧化石墨，但一般实验很难得到，所以层数较少的叠层也归为氧化石墨烯一列吧。
赞一下 回复此楼
3楼2015-10-13 19:22:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1kobe21

铁虫 (正式写手)
引用回帖:
2楼: Originally posted by 复仇的匹诺曹 at 2015-10-12 08:41:28
离心取下层，上层是反应液，下层是氧化石墨。抽滤是很难抽滤下来的，建议反复离心取下层。氧化石墨与氧化石墨烯区别很大，最简单的是在水中的分散性，后者是可以稳定分散的。

拿去离心之前，有分层现象吗？我这次做的用的599型号的，应该是50目的。用的H法，做了之后加了去离子水，双氧水，此时溶液时浑浊的。用了盐酸酸洗之后，分层了。好像很多人做的都是形成亮黄色的悬浮液，可是我的怎么就这么分层了呢？
赞一下 回复此楼
4楼2015-10-16 14:42:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1kobe21

铁虫 (正式写手)
引用回帖:
3楼: Originally posted by heating at 2015-10-13 19:22:48
1L说的有道理的，你洗的话是直至上层液体澄清即可，上层清液中应该有氧化石墨烯，下层应该是氧化石墨，个人觉得氧化石墨烯与氧化石墨的区别就在于产品的层数，氧化石墨烯严格意义上是单层的氧化石墨，但一般实验很难 ...

拿去离心之前的液体是悬浮液还是会有分层的液体呢
赞一下 回复此楼
6楼2015-10-16 14:49:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuqian1016

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖

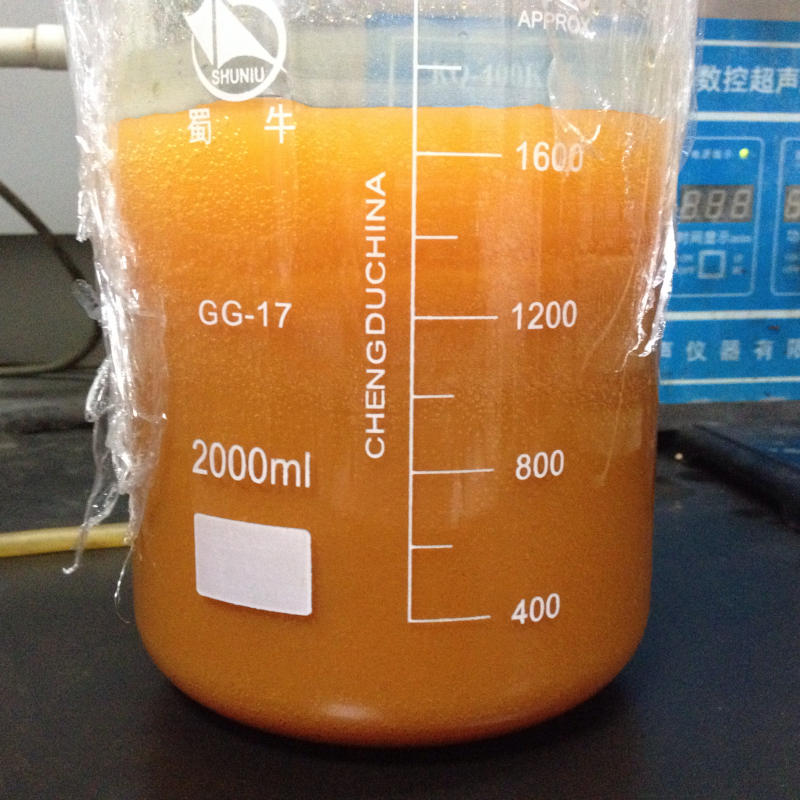

你这个效果太差了！看看我做的，刚加完双氧水后的照片。
氧化石墨的制备-1



发自小木虫IOS客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

凯凯希
7楼2015-10-16 15:20:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

复仇的匹诺曹

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by 1kobe21 at 2015-10-16 14:42:03
拿去离心之前，有分层现象吗？我这次做的用的599型号的，应该是50目的。用的H法，做了之后加了去离子水，双氧水，此时溶液时浑浊的。用了盐酸酸洗之后，分层了。好像很多人做的都是形成亮黄色的悬浮液，可是我的怎 ...

因为氧化后亲水性比较好了所以不会很快明显分层，你的现象是由于氧化效果不好导致的

发自小木虫Android客户端
赞一下 回复此楼
10楼2015-10-17 00:15:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 1kobe21 的主题更新
171/2返回列表12下一页
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 材料与化工一志愿南昌大学327求调剂推荐 +8 Ncdx123456 2026-03-13 9/450 2026-03-18 14:40 by haxia
[考研] 281求调剂（0805） +5 烟汐忆海 2026-03-16 13/650 2026-03-18 14:30 by stone_128
[考研] 【0703化学调剂】-一志愿华中师范大学-六级475 +6 Becho359 2026-03-11 6/300 2026-03-18 12:09 by djl2006
[考研] 0703化学调剂 +3 妮妮ninicgb 2026-03-17 3/150 2026-03-18 10:29 by macy2011
[考研] 265求调剂 +3 梁梁校校 2026-03-17 3/150 2026-03-18 09:12 by zhukairuo
[考研] 301求调剂 +4 A_JiXing 2026-03-16 4/200 2026-03-17 17:32 by ruiyingmiao
[考研] 326求调剂 +5 上岸的小葡 2026-03-15 6/300 2026-03-17 17:26 by ruiyingmiao
[考研] 302求调剂 +4 小贾同学123 2026-03-15 8/400 2026-03-17 10:33 by 小贾同学123
[考研] 考研调剂 +3 淇ya_~ 2026-03-17 5/250 2026-03-17 09:25 by Winj1e
[考研] 东南大学364求调剂 +5 JasonYuiui 2026-03-15 5/250 2026-03-16 21:28 by 木瓜膏
[考研] 304求调剂 +5 素年祭语 2026-03-15 5/250 2026-03-16 17:00 by 我的船我的海
[考研] 070303 总分349求调剂 +3 LJY9966 2026-03-15 5/250 2026-03-16 14:24 by xwxstudy
[考研] 326求调剂 +3 mlpqaz03 2026-03-15 3/150 2026-03-16 07:33 by Iveryant
[考研] 22408总分284求调剂 +3 InAspic 2026-03-13 3/150 2026-03-15 11:10 by zhq0425
[考研] 070305求调剂 +3 mlpqaz03 2026-03-14 4/200 2026-03-15 11:04 by peike
[考研] 294求调剂 +3 Zys010410@ 2026-03-13 4/200 2026-03-15 10:59 by zhq0425
[考研] 328化工专硕求调剂 +4 。，。，。，。i 2026-03-12 4/200 2026-03-13 14:44 by JourneyLucky
[考研] 085600材料与化工 309分请求调剂 +7 dtdxzxx 2026-03-12 8/400 2026-03-13 14:43 by jxchenghu
[论文投稿] 投稿问题 5+4 星光灿烂xt 2026-03-12 6/300 2026-03-13 14:17 by god_tian
[考研] 070303一志愿西北大学学硕310找调剂 +3 d如愿上岸 2026-03-13 3/150 2026-03-13 10:43 by houyaoxu
信息提示
关闭
请填处理意见
关闭
