[求助] GAMBIT结构化网格这样画对么？ 已有1人参与

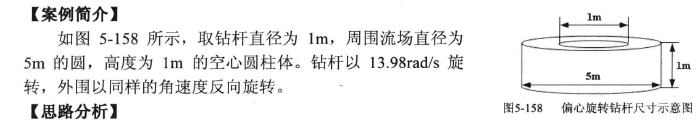

下面是案例：模型是一个圆环型柱体，我是把圆周60等分，径向20等分，高20等分，划分的网格。然后运算时出现# Divergence detected in AMG solver: pressure correction -> Turning off correction scaling! # Divergence detected in AMG solver: pressure correction -> Increasing relaxation sweeps!，我点击check case说最大扭曲率大于0.98，但是在gambit中检查网格说很好，都是0，在fluent怎么检查Maximum cell squish
Maximum cell skewness
Maximum aspect ratio 别和我说输入grid quality ,我这样输入只有
Orthogonal Quality ranges from 0 to 1, where values close to 0 correspond to low quality.
Minimum Orthogonal Quality =  9.48873e-01
Maximum Aspect Ratio =  6.93193e+00
求告知，谢谢GAMBIT结构化网格这样画对么？
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 5-4.msh
    • 2015-10-10 12:05:34, 4.4 M

» 猜你喜欢
1楼 2015-10-10 12:10:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yjf11230301

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
gambit中，圆柱体上下两个圆面的圆，并不是对应的，仔细看。切一刀就行了。
赞一下 回复此楼
2楼2015-10-10 12:58:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阳间人屠

银虫 (小有名气)
引用回帖:
2楼: Originally posted by yjf11230301 at 2015-10-10 12:58:51
gambit中，圆柱体上下两个圆面的圆，并不是对应的，仔细看。切一刀就行了。

能仔细说下么？没看懂。。。不好意思，这是一个圆环形的柱体，中间是空的，我只在环空画了网格。
赞一下 回复此楼
3楼2015-10-10 22:51:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yjf11230301

银虫 (小有名气)
引用回帖:
3楼: Originally posted by 阳间人屠 at 2015-10-10 22:51:07
能仔细说下么？没看懂。。。不好意思，这是一个圆环形的柱体，中间是空的，我只在环空画了网格。...

中空的话，更简单啊，你在任意位置切一刀，展开后不就是长方体吗？明白我的意思吗？
赞一下 回复此楼
4楼2015-10-12 08:05:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阳间人屠

银虫 (小有名气)
引用回帖:
4楼: Originally posted by yjf11230301 at 2015-10-12 08:05:22
中空的话，更简单啊，你在任意位置切一刀，展开后不就是长方体吗？明白我的意思吗？...

知道了，谢谢你，我不应该划分结构化网格，我知道哪里错误了，谢谢你的回复。
赞一下 回复此楼
5楼2015-10-12 12:53:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阳间人屠

银虫 (小有名气)
我的问题已经结束谢谢。
赞一下 回复此楼
6楼2015-10-12 12:54:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

活宝凌晨333

新虫 (小有名气)
引用回帖:
5楼: Originally posted by 阳间人屠 at 2015-10-12 12:53:41
知道了，谢谢你，我不应该划分结构化网格，我知道哪里错误了，谢谢你的回复。...

请问为什么不能划分结构化网格呢?我现在也在划分圆环柱体的网格，谢谢你啦~
赞一下 回复此楼
7楼2017-03-20 14:58:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

活宝凌晨333

新虫 (小有名气)
引用回帖:
3楼: Originally posted by 阳间人屠 at 2015-10-10 22:51:07
能仔细说下么？没看懂。。。不好意思，这是一个圆环形的柱体，中间是空的，我只在环空画了网格。...

我也没看懂。。我是要对圆环体划分网格，请问应该怎么画呀，求助求助
赞一下 回复此楼
8楼2017-03-20 15:13:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

什么名字

金虫 (小有名气)
引用回帖:
5楼: Originally posted by 阳间人屠 at 2015-10-12 12:53:41
知道了，谢谢你，我不应该划分结构化网格，我知道哪里错误了，谢谢你的回复。...

请问为什么不能划分结构化网格呢?我现在也在划分圆环柱体的网格，谢谢你啦~
赞一下 回复此楼
大自然是老师
9楼2017-04-06 13:08:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
