[求助] 管道中放置一个叶轮，如何画结构网格 已有2人参与

如题，有大神吗，叶轮部分如何处理呀，如果用结构网格画管道，非结构网格画叶轮，如何把两个网格连接起来？

发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2015-10-09 22:49:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

你好萌

银虫 (小有名气)
顶一下，同求大神过来指导一下~~~~~~~~~~
赞一下(1人) 回复此楼
3楼2015-10-10 08:40:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

..ck..

新虫 (初入文坛)
求大神帮助啊，快无法毕业了

发自小木虫Android客户端
赞一下 回复此楼
2楼2015-10-10 08:39:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
1.首先，不知道网格尺寸，不知道网格位置，你只说连接，那只能这样连接了，嗯，对，就是这样连接。
2.为什么要连接网格，再求解器中设置交接面不可以吗？
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
4楼2015-10-10 08:44:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

XXXXFFFF

新虫 (小有名气)
没图麽，还是我没看到

发自小木虫Android客户端
赞一下 回复此楼
5楼2015-10-10 09:31:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

..ck..

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by lx901023 at 2015-10-10 08:44:45
1.首先，不知道网格尺寸，不知道网格位置，你只说连接，那只能这样连接了，嗯，对，就是这样连接。
2.为什么要连接网格，再求解器中设置交接面不可以吗？

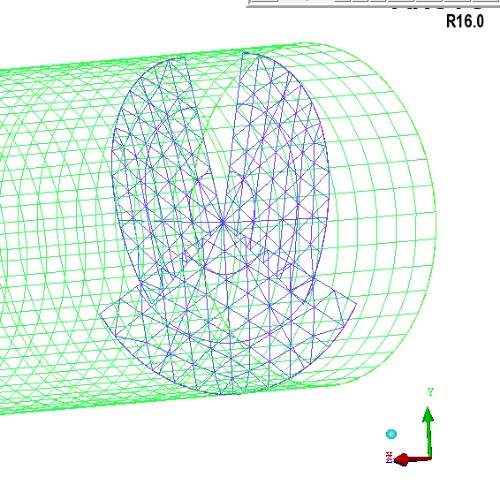

如图，管道是用结构网格画的，叶轮用非结构网格画，有可能让两个网格联系起来吗？如果不处理，导入fluent后显示不出叶轮
管道中放置一个叶轮，如何画结构网格



发自小木虫Android客户端
赞一下 回复此楼
6楼2015-10-10 10:09:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

引用回帖:
6楼: Originally posted by ..ck.. at 2015-10-10 10:09:18
如图，管道是用结构网格画的，叶轮用非结构网格画，有可能让两个网格联系起来吗？如果不处理，导入fluent后显示不出叶轮

...

我知道了，难道你在划分网格的时候不知道分出固体区域和流体区域再划分网格吗？
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
7楼2015-10-10 12:39:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

..ck..

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by lx901023 at 2015-10-10 12:39:42
我知道了，难道你在划分网格的时候不知道分出固体区域和流体区域再划分网格吗？...

额，不太明白，大神可以详细说一下画这种网格的流程嘛

发自小木虫Android客户端
赞一下 回复此楼
8楼2015-10-10 13:02:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)
引用回帖:
8楼: Originally posted by ..ck.. at 2015-10-10 13:02:24
额，不太明白，大神可以详细说一下画这种网格的流程嘛
...

1.首先你得知道你得仿真的问题是什么？
2.知道你仿真的范围，条件？
3.做网格
4.验证结果
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
9楼2015-10-10 14:33:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (文坛精英)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
..ck..: 金币+10, ★★★★★最佳答案 2015-10-13 00:02:30
本帖仅楼主可见
赞一下
10楼2015-10-11 23:57:59
