[求助] 跪求origin作图技巧 已有1人参与

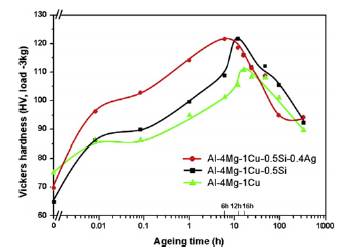

小虫请教各位大虾，用Origin怎样画出和图中一样的横坐标？重点是：1）将对数横坐标打断，打断位置在0和0.001之间；2）只将横坐标打断，曲线不能断。

跪求origin作图技巧
回复此楼

» 猜你喜欢
1楼 2015-10-09 21:21:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

来冰冰

铁杆木虫 (著名写手)

科研小白

【答案】应助回帖

感谢参与，应助指数 +1
这个很简单 双击坐标轴弹出对话框，进入Break选项卡。
勾选Show Break，并在Break Region中设定打断区间。
如果希望打断前为正常刻度，打断后为Log10后的刻度，那么可勾选Log10 Scale After Break。
如果希望能突出打断前或打断后的部分，可通过设定Break Position来实现。
此处设定的是30%，即打断前的部分占整个坐标轴的30%，打断后的部分占整个坐标轴的70%。因此突出了打断后的部分。
赞一下 回复此楼
如花美眷 似水流年
2楼2015-10-09 21:29:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

国重

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 来冰冰 at 2015-10-09 21:29:59
这个很简单 双击坐标轴弹出对话框，进入Break选项卡。
勾选Show Break，并在Break Region中设定打断区间。
如果希望打断前为正常刻度，打断后为Log10后的刻度，那么可勾选Log10 Scale After Break。
如果希望能突 ...

谢谢啊！小虫愚钝，还是没画出来。是先画成对数坐标，再打断还是？还有个问题，横坐标的起点应该是0，而对数不能取到0。
赞一下 回复此楼
3楼2015-10-09 21:54:05
