请教一个关于闭式虹吸环路的二维带相变的模拟
|

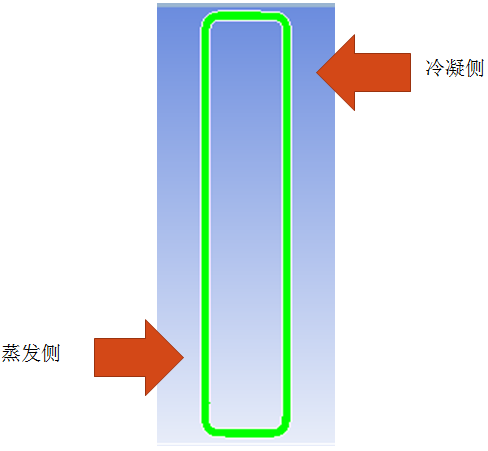

各位大神好，我在做一个口字型的闭式二维环路虹吸流动模拟，如图，左下侧有一热源，为蒸发段，用于水气化；右上侧为一冷源，为冷凝段用于气态水液化。网格划分没问题，边界条件我只设了三个：绝热固壁、热边界固壁、冷边界固壁。我没有设速度入口和压力出口，因为是一个闭式的回路，所以不知道怎么设置？不设置速度入口和压力出口不知道能不能计算。是不是要对冷凝段和蒸发段分别设置入口出口啊？还有，我的模拟就想简单做个简化的，不用UDF可以吗？相变过程可以模拟出来吗？模型选用mixture可以吗？我之前尝试着做过，设置的条件如下：1.边界条件：绝热固壁边界热流密度为0，热边界固壁500K，冷边界固壁温度298K，2.工质为水水蒸气，压力为基础，非稳态导热，模型选用multiphase-mixture模型，算法选用的是SIMPLE算法。但是计算出来之后报错：Error: GENERAL-CAR-CDR: invalid argument [1]: improper list。请问大神们知道哪里出错了吗？希望有做过这方面的大神或者懂的大神能给出指导或者建议！感激！！！ _218CQFDW%74F1T%_YZHO`3.png |
