[求助] 主路与旁路流量调节问题 已有3人参与

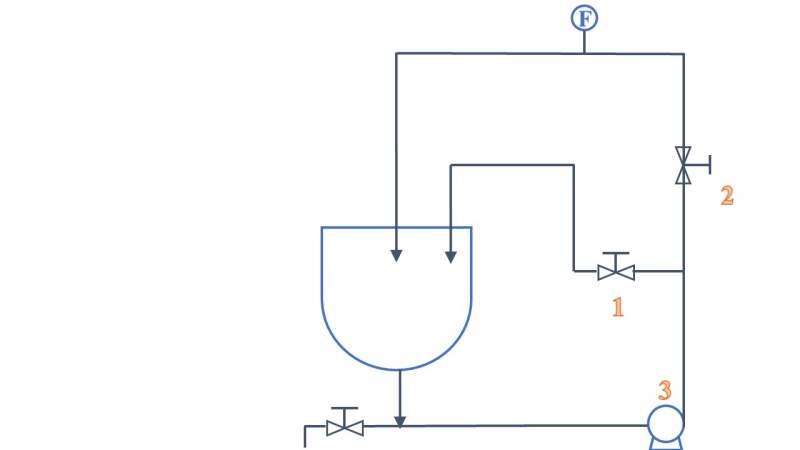

如图所示，1代表了旁路的球阀，2代表了主路的闸阀，在走水循环过程中，旁路的阀门特别敏感，开启到一定限度后，如在开启一点，则主路中的流量上升显著。此时若往反方向调节，则主路中的流量下降迅速，到达不了想要的流量。请问问题出在哪？ 是泵的流量选的太大？还是主路和旁路的管子大小选的不对？
注：主路和旁路的管子都为50mm

主路与旁路流量调节问题
回复此楼

» 猜你喜欢
1楼 2015-10-09 16:44:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

菠萝lulu

金虫 (小有名气)
请求帮助啊
回复此楼
2楼2015-10-10 08:30:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

鸿峰窑炉

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
菠萝lulu: 金币+3, ★有帮助 2015-10-10 16:48:10
fatewu: 金币+1, 谢谢回帖，欢迎常来化工设备版交流~ 2015-10-11 21:23:05
根据图示，泵功率一定的情况下，两阀应该是反比例关系，可根据你的描述是正比例关系，由此推测两阀存在逻辑关系，改变泵的功率实现控制，但看不清主、旁流阀的逻辑关系，如果逻辑比例关系可以更改，改变一下关系应该可以实现，再就是把旁通量程选小点，也应该可以！
赞一下(2人) 回复此楼
3楼2015-10-10 13:47:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

追梦XF

新虫 (小有名气)
内容已删除
回复此楼
4楼2016-04-08 10:41:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

danger/FLY

铜虫 (小有名气)

【答案】应助回帖

我觉得这个是阀门的问题，主路你选用闸阀是不行的，闸阀不具有流量调节的作用，我建议你换一个恒流阀，可以直接控制流量，与阀前后压差无关，而旁路只要给到一个适当的流阻就可以了（控制一个开度后不需要再调整）。当主流恒流阀流量加大时，两端压差降低（恒流阀流量与压差无关），旁路流量自然减少，这样就达到平衡。
赞一下 回复此楼
内心有秘密的人，从来没有年轻过。
5楼2016-04-13 11:58:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

q316339044

新虫 (正式写手)
换成球阀，两个一块调，很好调，我调过

发自小木虫IOS客户端
赞一下 回复此楼
6楼2016-04-29 19:06:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

359713745

银虫 (小有名气)

【答案】应助回帖

我觉得把球阀换成闸阀更好调，不过不过两路应该是反比关系才对！
赞一下 回复此楼
7楼2016-05-28 08:49:04
