[求助] 半导体元器件的电阻值已有1人参与

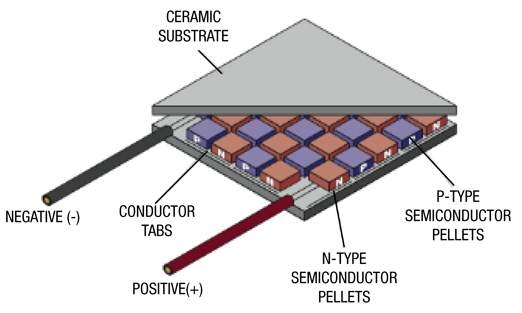

半导体器件（热电装置如下图）的电阻值，用万用表测出的电阻值是3欧姆，如果用欧姆定律，用电压除以电流，计算出的电阻应该是10000欧姆，老师说万用表测出的电阻3欧姆是正常的，说明这个器件没有坏，问为什么3欧的测量值是正常的？求诸位大神帮助！


回复此楼

» 猜你喜欢

想要有发言权，就要拿到这个时代的话语权

1楼 2015-10-08 11:48:07

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

穿越千年

版主 (著名写手)

寂寞读书的小和尚

FPI: 2
应助: 238 (大学生)
贵宾: 0.515
金币: 9996.1
散金: 8750
红花: 119
沙发: 10
帖子: 2398
在线: 1369.1小时
虫号: 1393528
注册: 2011-09-07
性别: GG
专业: 半导体材料
管辖: 功能材料

【答案】应助回帖

如果热电臂是BiTe基材料，那么其电阻率可用1000微欧厘米估算，量一下热电臂的边长，计算每个热电臂的电阻，然后看一下总共有多少个热电臂，这些都是电学串联在一起的，然后再适当加上接头处的接触电阻，可以估算整个热电器件的电阻值。（如果你是购买的热电器件，那么应该会告诉你总共有多少个热电臂，高度可以量，截面想办法测量）

赞一下

回复此楼

热电材料，相变材料，阻变材料，APT，EBSD

2楼2015-10-26 13:25:08
