小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » 新手ANSYS分析钢板出现大变形小应变问题？
111/2返回列表12下一页
查看: 3319  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

青年小饭

新虫 (初入文坛)

[求助] 新手ANSYS分析钢板出现大变形小应变问题？ 已有2人参与

就是一块1*10米的钢板，用壳单元模拟，很简单的荷载，考虑热膨胀系数10*e-5，给它施加10摄氏度的温度，然后查看应变，发现应变非常非常小。我又查看了变形，与理论值一模一样，即10*10*e-5*10=0.001.这是为什么啊？命令流如下：FINISH                                        ! 结束以前的命令
/CLEAR                                        ! 清空数据库
/FILNAME,xshiyanmoxing                        ! 定义当前工程文件名
/PREP7                                        ! 加载前处理模块
SMRT,OFF                                ! 关闭智能化功能
/TITLE,shiyanmoxing                     ! 取标题名称，显示在图形窗口底部
ET,1,SHELL63                                ! 定义第1类单元为弹性壳单元 SHELL63

!定义材料参数
R,1,16*1e-3                      !顶板


mp,ex,1,2.06e11      !钢桥面材料参数
mp,dens,1,7850
mp,nuxy,1,0.3
mp,alpx,1,1e-5
!mp,kxx,1,50

K,1,0,0,0

K,2,1,0,0
K,3,0,0,10

K,4,1,0,10
a,1,2,4,3

/view,1,1,1,1
aplot

allsel
NUMMRG,ALL, , , ,low
NUMCMP,ALL
allsel
/view,1,1,1,1
aplot

!**************************************************************************************
!网格划分
/prep7

type,1
mat,1                               !钢桥面板网格划分
real,1
allsel
aplot
esize,0.1
amesh,all

!边界条件
/solu
csys,0
allsel
nsel,s,loc,y,0
nsel,r,loc,z,0
d,all,uy,0
d,all,uz,0
allsel
nsel,s,loc,y,0
nsel,r,loc,z,10
d,all,uy,0
allsel

!/solu
!结构自重
!allsel
!acel,,9.8
!allsel

!温度差

allsel


ESLN,all
BFE,ALL,TEMP,1,10

allsel
solve


/post1
allsel
csys,0
eplot
plnsol,epto,z,0,1  !查看机械应变

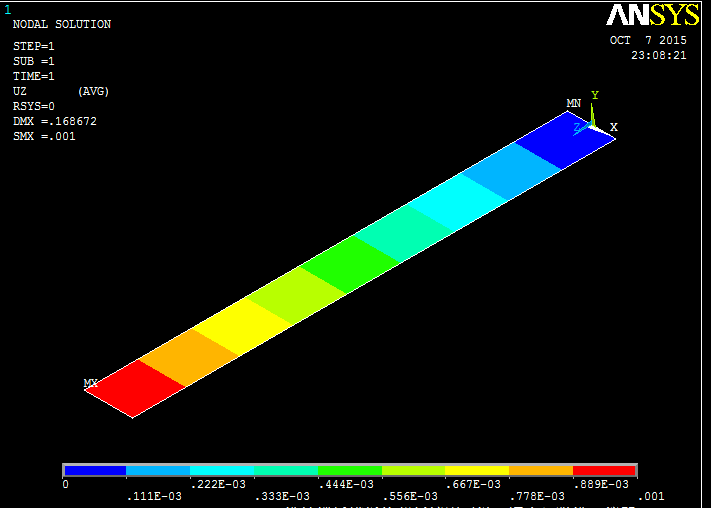

新手ANSYS分析钢板出现大变形小应变问题？

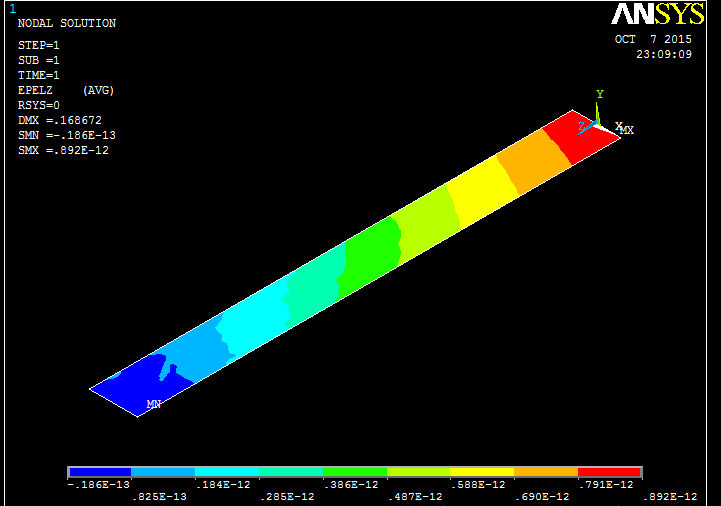

新手ANSYS分析钢板出现大变形小应变问题？-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2015-10-07 23:26:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

793671

金虫 (著名写手)
而且，从你的位移和应变图来看，计算结果基本上等于零。

发自小木虫Android客户端
赞一下(1人) 回复此楼
4楼2015-10-08 01:12:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
青年小饭: 金币+10, ★★★★★最佳答案, 谢谢 2015-10-09 21:34:00
EPELZ 是弹性应变，不是热应变。看热应变应该是 EPTHZ。
  如果你对钢板的两端约束所有自由度，就会有和热应变同量级的弹性应变了，对你的问题，大约是：
     10*10E-5 = 1.0E-3
赞一下(1人) 回复此楼
9楼2015-10-09 08:04:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

mxwq

新虫 (正式写手)
热膨胀的应变就是很小的…我之前也有过这个疑问…

发自小木虫Android客户端
赞一下 回复此楼
2楼2015-10-08 00:36:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

793671

金虫 (著名写手)
你的命令流里只约束了Y、Z方向的线位移，板在X方向是自由的，能发生刚体位移，按理说应该直接计算不出结果的。

发自小木虫Android客户端
赞一下 回复此楼
3楼2015-10-08 01:11:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
计算结果与理论值一样，不是很好吗？你的问题是什么？你认为计算结果不应该与理论值一样吗？
赞一下 回复此楼
5楼2015-10-08 07:47:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青年小饭

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by mxwq at 2015-10-08 00:36:49
热膨胀的应变就是很小的…我之前也有过这个疑问…

这是为什么呢？按常理来说，物体受热会膨胀变形，变形就会产生弹性应变啊。。求解惑
赞一下 回复此楼
6楼2015-10-08 13:14:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx_PICO

铁虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
根据老夫多年的经验，要么是约束有问题，要么就是你对ANSYS里的大小还没有概念
赞一下 回复此楼
7楼2015-10-08 16:00:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dsaaamj

金虫 (小有名气)
简支梁温度荷载是忽略的。连续梁的能大点

发自小木虫IOS客户端
赞一下 回复此楼
8楼2015-10-08 16:32:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青年小饭

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by shgao20 at 2015-10-09 08:04:41
EPELZ 是弹性应变，不是热应变。看热应变应该是 EPTHZ。
  如果你对钢板的两端约束所有自由度，就会有和热应变同量级的弹性应变了，对你的问题，大约是：
     10*10E-5 = 1.0E-3

我查看了EPELZ弹性应变和EPTOZ机械应变，发现两者是一样的，请问大侠这两个有什么区别？
赞一下 回复此楼
10楼2015-10-09 21:35:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
