应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 材料工程 » 工艺设计与开发 » 虫友们，看看这个照片，晶粒为啥这么变化呢
31/1返回列表
查看: 928  |  回复: 2
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

wanggang2148

铁虫 (小有名气)

[求助] 虫友们，看看这个照片，晶粒为啥这么变化呢 已有1人参与

各位虫友，图片a为原始的铝合金2a12粉末照片，呈枝晶组织状，经过490度保温淬火后，枝晶组织基本消失，呈细小的等轴状晶粒，晶界有部分毛化现象，这是为什么呢，能否帮忙介绍一下

虫友们，看看这个照片，晶粒为啥这么变化呢

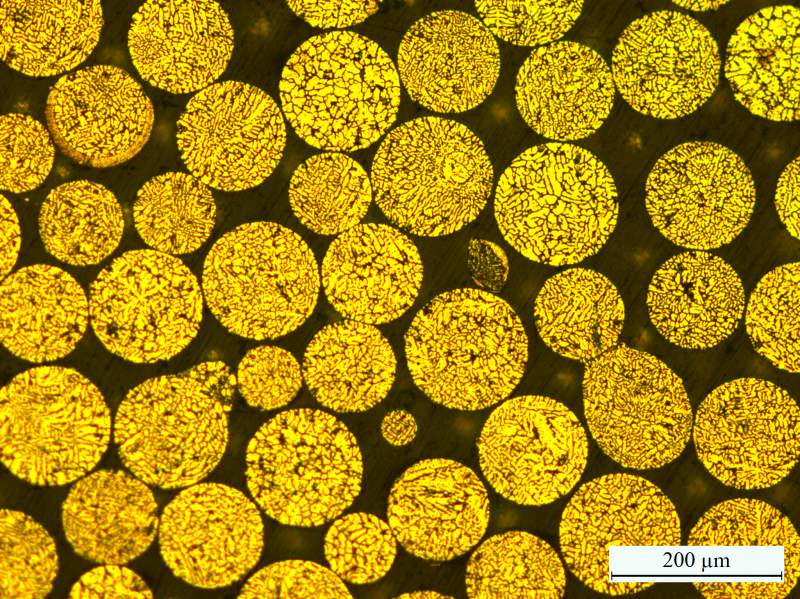

a


虫友们，看看这个照片，晶粒为啥这么变化呢-1
b
回复此楼

» 猜你喜欢
1楼 2015-10-05 20:44:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
wanggang2148: 金币+10 2015-10-07 22:40:13
不知你的铝粉制备工艺是否是雾化法？粉末的制备是熔融金属经高速分离形成粉末，组织仍为铸态枝晶组织，经过0度保温淬火后，这个热处理应该是固溶处理，固溶处理可以使第二相等回溶，高温加热阶段也相当于高温扩散退火，消除枝晶组织。水淬可以防止晶粒继续生长，所以水淬后的晶粒较细。至于晶界有部分毛化现象，则不知什么原因，也不好判定！
赞一下 回复此楼
主要从事稀有金属钛合金、钽铌及其合金，铍青铜材料及管棒线材塑性加工技术研究与生产。
2楼2015-10-05 23:01:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanggang2148

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by zbhwel at 2015-10-05 23:01:07
不知你的铝粉制备工艺是否是雾化法？粉末的制备是熔融金属经高速分离形成粉末，组织仍为铸态枝晶组织，经过0度保温淬火后，这个热处理应该是固溶处理，固溶处理可以使第二相等回溶，高温加热阶段也相当于高温扩散退 ...

谢谢

发自小木虫IOS客户端
回复此楼
3楼2015-10-06 09:22:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 wanggang2148 的主题更新
31/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 求调剂 +6 Auroracx 2026-03-22 6/300 2026-03-22 11:43 by chixmc
[考研] 285求调剂 +5 ytter 2026-03-22 5/250 2026-03-22 11:13 by 杨杨杨紫
[考研] 一志愿华中科技大学071000，求调剂 +4 沿岸有贝壳6 2026-03-21 4/200 2026-03-22 07:21 by ilovexiaobin
[考研] 一志愿西安交通大学材料工程专业 282分求调剂 +10 枫桥ZL 2026-03-18 12/600 2026-03-21 22:02 by peike
[考研] 298求调剂 +4 上岸6666@ 2026-03-20 4/200 2026-03-21 17:14 by 学员8dgXkO
[考研] 268求调剂 +9 简单点0 2026-03-17 9/450 2026-03-21 15:37 by lature00
[考研] 265求调剂 +12 梁梁校校 2026-03-19 14/700 2026-03-21 13:38 by lature00
[考研] 一志愿华南师大 070300（化学）304分求调剂 +3 0703武芊慧雪304 2026-03-18 3/150 2026-03-21 00:48 by JourneyLucky
[考研] 296求调剂 +6 www_q 2026-03-18 10/500 2026-03-20 23:56 by JourneyLucky
[考研] 321求调剂 +9 何润采123 2026-03-18 11/550 2026-03-20 23:19 by JourneyLucky
[考研] 一志愿中海洋材料工程专硕330分求调剂 +8 小材化本科 2026-03-18 8/400 2026-03-20 23:16 by JourneyLucky
[考研] 330求调剂 +4 小材化本科 2026-03-18 4/200 2026-03-20 23:13 by JourneyLucky
[考研] 317求调剂 +5 申子申申 2026-03-19 9/450 2026-03-20 22:26 by JourneyLucky
[考研] 求调剂，一志愿:南京航空航天大学大学 ，080500材料科学与工程学硕，总分289分 +4 @taotao 2026-03-19 4/200 2026-03-20 22:14 by JourneyLucky
[考研] 085600材料与化工 +8 安全上岸！ 2026-03-16 8/400 2026-03-20 22:13 by luoyongfeng
[考研] 一志愿武理材料工程348求调剂 +3 ￣^￣゜汗 2026-03-19 4/200 2026-03-20 21:01 by zhukairuo
[考研] 一志愿华中农业071010，总分320求调剂 +3 困困困困坤坤 2026-03-20 3/150 2026-03-20 20:38 by 学员8dgXkO
[考研] 261求B区调剂，科研经历丰富 +3 牛奶很忙 2026-03-20 4/200 2026-03-20 19:34 by JourneyLucky
[考研] 工科材料085601 279求调剂 +7 困于星晨 2026-03-17 9/450 2026-03-20 17:38 by 无懈可击111
[考研] 0856调剂，是学校就去 +8 sllhht 2026-03-19 9/450 2026-03-20 14:25 by 无懈可击111
信息提示
关闭
请填处理意见
关闭
