[求助] 一个仪表问题 已有1人参与

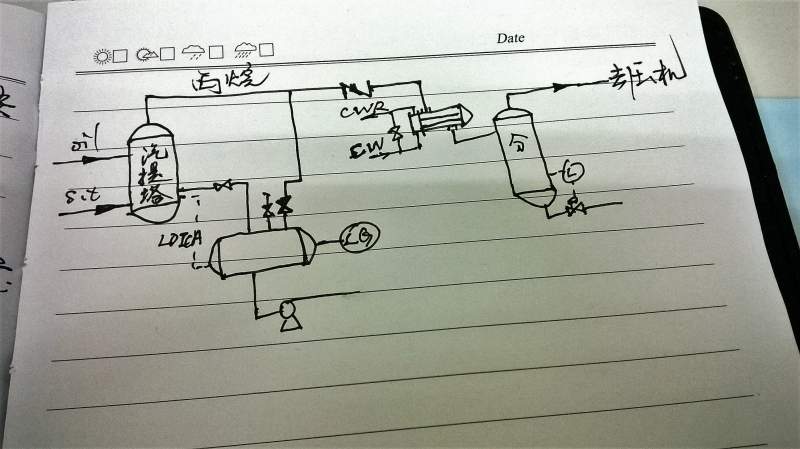

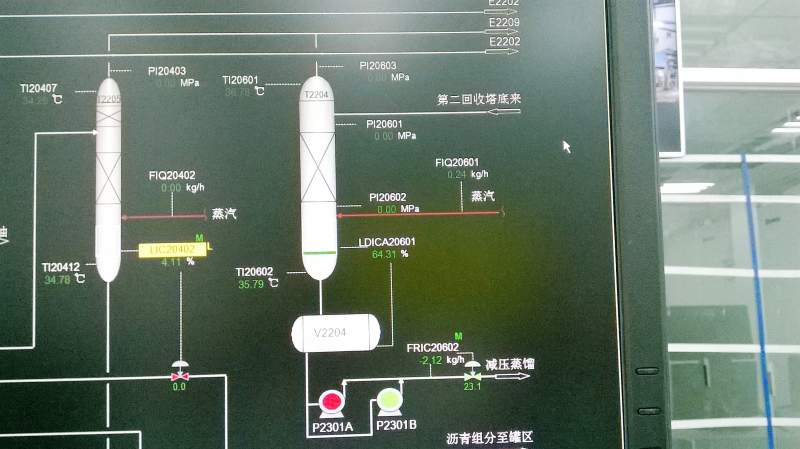

丙烷脱沥青汽提塔，液位远传仪表，上法兰在塔上，下法兰在罐体，罐体上还有一条管道连接塔顶出口，费脑筋，不知道是干嘛用的。今天去现场看了下，放空阀关死，罐现场液位计只有2CM左右，几乎没液位。请问这个LDIC液位计测得是什么液位？这样设计是什么意思（特别是那条连接到顶部的管道）？

一个仪表问题


一个仪表问题-1
回复此楼

» 猜你喜欢
1楼 2015-09-28 20:14:32
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

NGJ889KWWC;

金虫 (著名写手)

石油化工，天然气工程师

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
cardinalree: 金币+4 2015-12-03 11:46:33
cardinalree: 金币+6 2015-12-03 11:47:33
LDIC液位计应该是检测高液位的仪表，远传至中控室电脑操作平台上，汽提塔设计时就有高液位和低液位检测仪表点的，请问一下那条连接到顶部的管道的终端到哪里了？是不是直接去放空系统了？因为你图上没有标你说的那个点，所以按照常规设计的要求进行了分析，也许说的不太对，参考一下吧。
赞一下 回复此楼
学习是永恒的主题、交流是一种态度、坚持是一种本能。
2楼2015-09-29 19:19:06
