根据公式能直接画图吗 已有2人参与
|
|
请教： 得到了pH与温度、压力之间关系的公式，想画pH与温度、压力之间的三维图，除了根据公式计算出一些离散的点用origin画图，有没有什么方法能直接根据公式画出三维图呀？ |
回复此楼» 猜你喜欢
拟解决的关键科学问题还要不要写
已经有7人回复
-
存款400万可以在学校里躺平吗
已经有20人回复
-
国自然申请面上模板最新2026版出了吗？
已经有19人回复
-
请教限项目规定
已经有3人回复
-
基金委咋了？2026年的指南还没有出来？
已经有10人回复
-
基金申报
已经有6人回复
-
推荐一本书
已经有13人回复
-
疑惑？
已经有5人回复
-
计算机、0854电子信息（085401-058412）调剂
已经有5人回复
-
溴的反应液脱色
已经有7人回复
dabing1999
金虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 1317.1
- 红花: 1
- 帖子: 119
- 在线: 45.2小时
- 虫号: 3653586
- 注册: 2015-01-19
- 专业: 脉冲功率技术
2楼2015-09-28 01:00:16
wake_up
木虫 (著名写手)
- 应助: 124 (高中生)
- 金币: 4002.5
- 散金: 1654
- 红花: 24
- 帖子: 1113
- 在线: 424.2小时
- 虫号: 670119
- 注册: 2008-12-08
- 性别: GG
- 专业: 医学图像数据处理与分析
|
计算机画图，无论你用任何软件其实都是先计算出点来画的。matab可以直接给定两个量的范围，然后画。也就三五行语句。也许mathmatica更符合你喜欢的方式。都是以数学公式符号方式呈现的 发自小木虫Android客户端 |
3楼2015-09-28 07:59:58
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
cgl_012: 金币+15, ★★★★★最佳答案 2015-09-28 16:13:55
感谢参与，应助指数 +1
cgl_012: 金币+15, ★★★★★最佳答案 2015-09-28 16:13:55
|
可以的。把pH、温度、压力分别设为z、x、y，并假设公式为z=x^2+y^2，用MATLAB程序这样写： clear;clc xspan=linspace(0,50,100); %0和50分别表示温度x取值的左右端点，100表示在取100个点来画图 yspan=linspace(1,2,100); %类似地1和2分别表示压力y取值的左右端点，100表示在取100个点来画图 [x y]=meshgrid(xspan,yspan); %画三维图首先得构建矩阵，这里用meshgrid命令 z=x.^2+y.^2; %这里要注意，因为x和y都是数组，所以数组的乘除次方等用点乘除次方的形式，比如数学上 x×y，在MATLAB中得写成x.*y surf(x,y,z); shading interp; %这一句可根据需要选择保留或者删除 仿照上面的程序，把你的公式写进去就可以了。 |
4楼2015-09-28 10:02:46
【答案】应助回帖
|

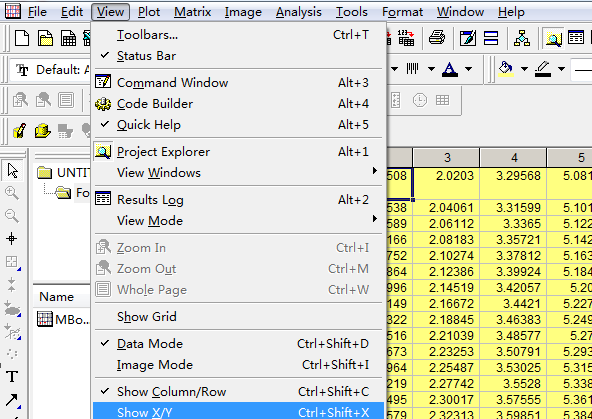

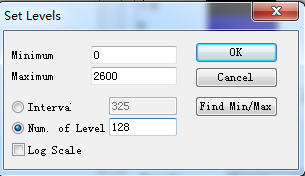

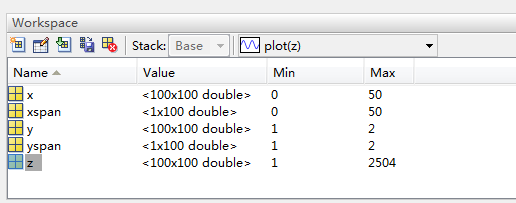

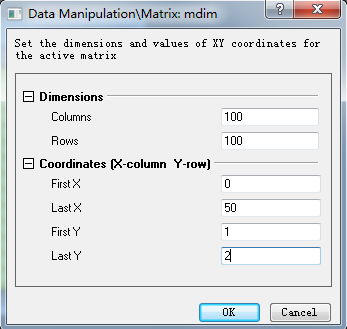

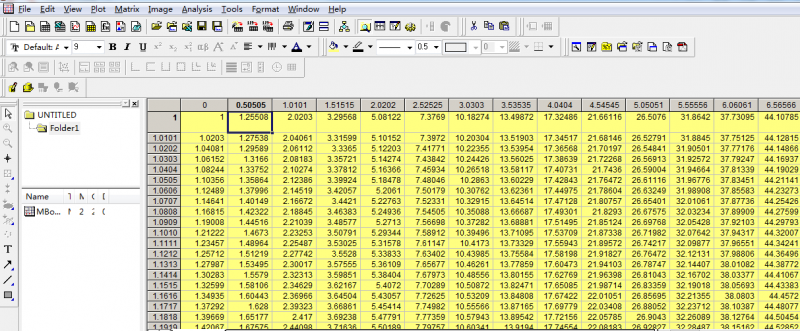

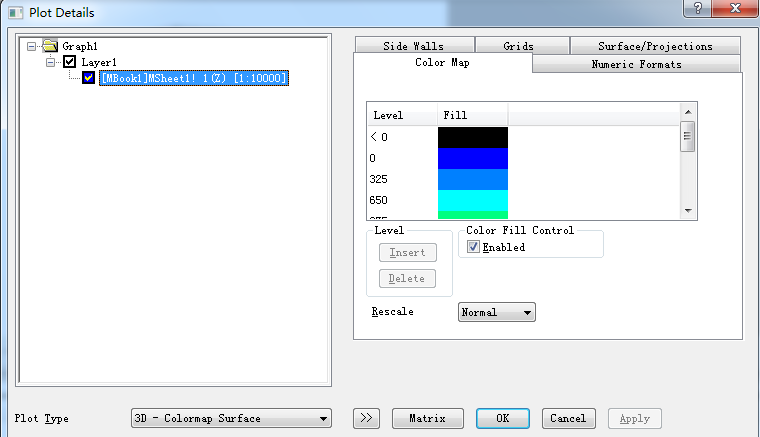

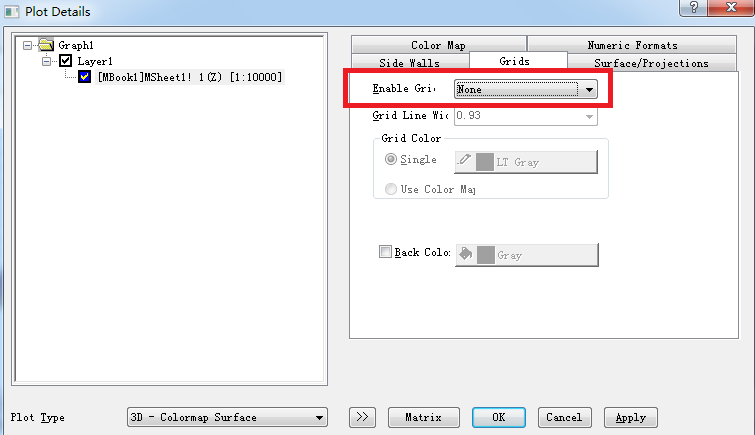

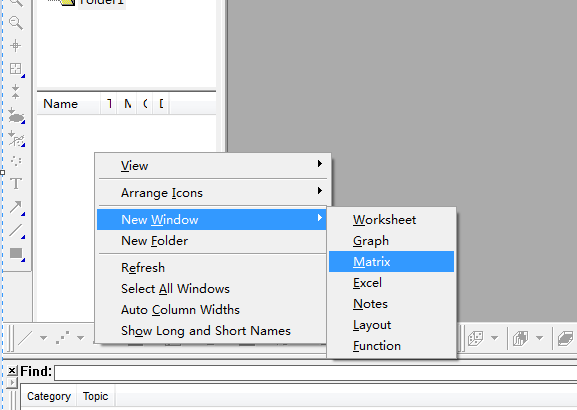

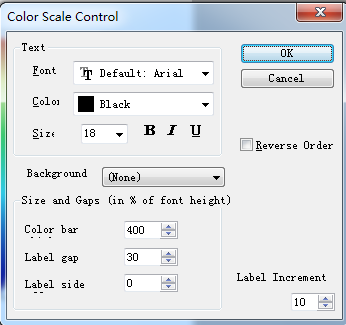

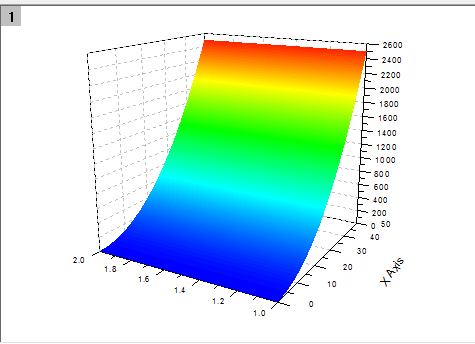

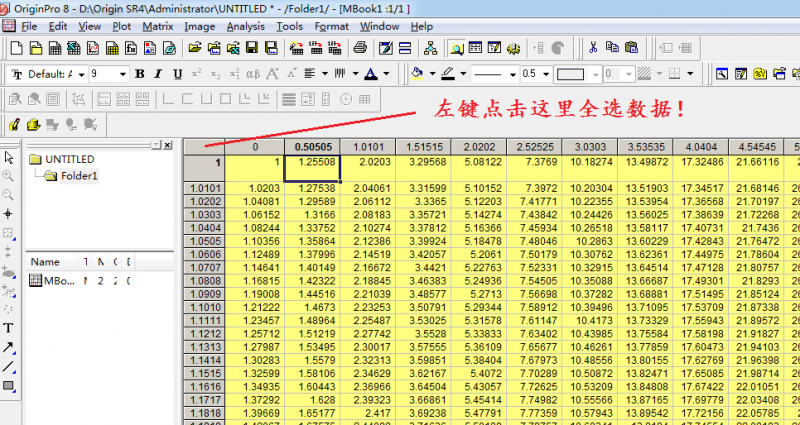

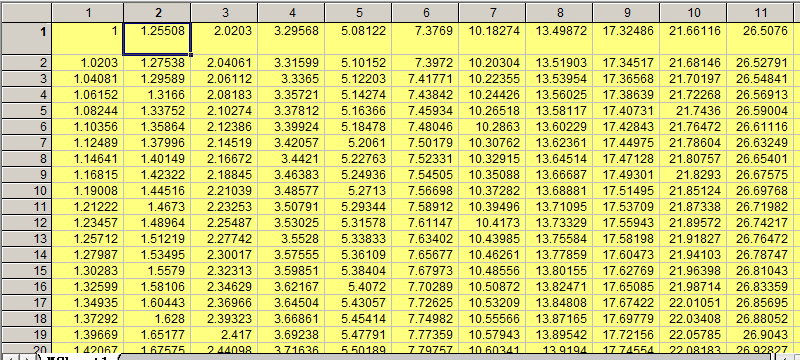

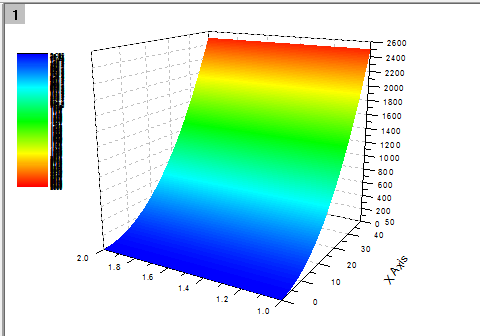

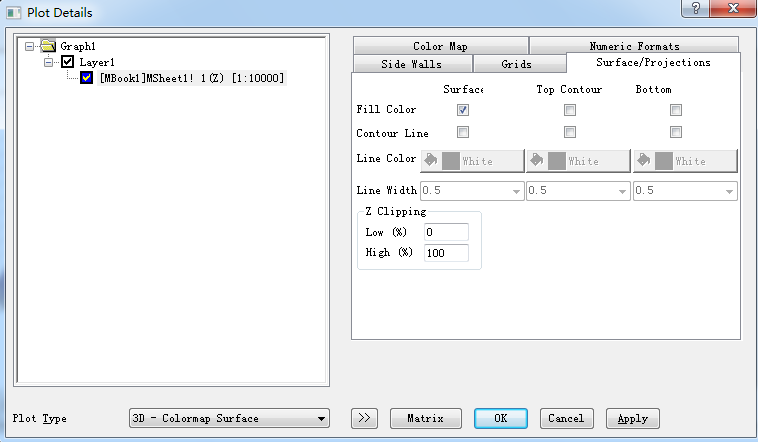

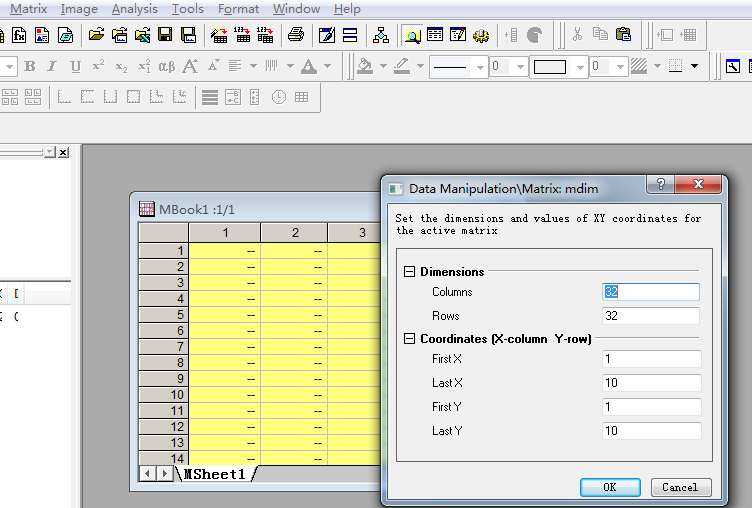

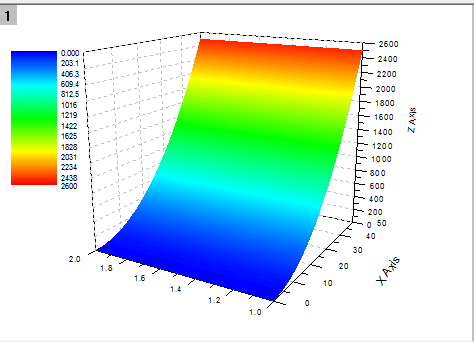

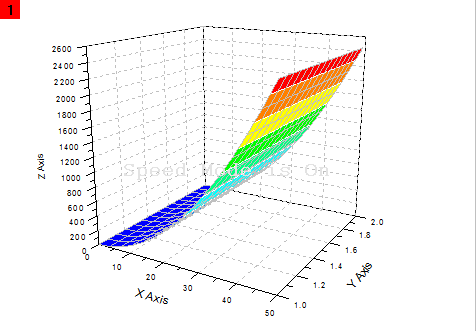

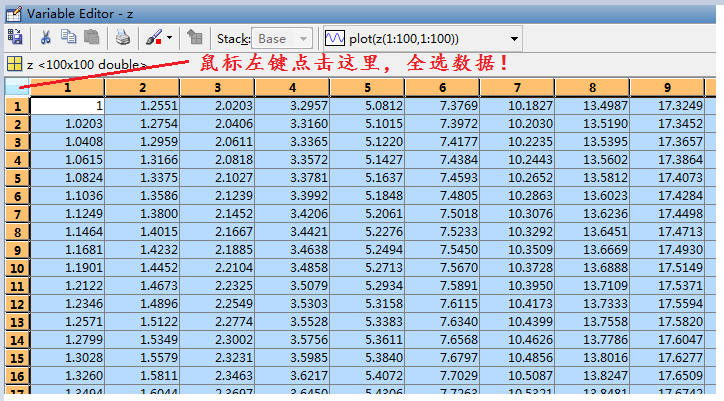

用origin也可以画出这样的三维图。需要注意的是不管用什么软件画三维图，基本前提是得获得矩阵，在知道公式的情况下只需要把x和y代入公式计算出z就可以了，用EXCEL、MATLAB都可以实现。MATLAB做起来更方便，举个例子吧，还是以4楼的公式为例。 1。把4楼的程序在MATLAB主程序窗口运行，就会在MATLAB的workspace中找到矩阵z，可以看到矩阵z是100×100维的，如图1那样。 2。双击矩阵z打开，点击左上角全选数据，如图2那样，然后右键--copy复制数据。 3。打开origin，在project explorer中空白中，右键--new window--matrix，新建一个矩阵，如图3那样。 4。origin新建的矩阵默认维度是32×32，现在需要改成100×100维。把步骤3新建的矩阵置于当前，在Origin界面顶部第5个Matrix，点击--set dimensions，此时出现如图4那样的界面。改矩阵设置，首先维度改成100×100，x范围设置为0到50，y范围设置为1到2，然后点击OK，此时如图5那样。 5。打开设置好的矩阵，在第1行第列的单位格中，右键--paste，如图6那样操作，可得到图7那样的结果。可以发现矩阵的行列都是以1,2,3……这样的数字顺序编号，x和y的具体数值没有显示来，此时可在Origin界面顶部第3个View中选择show x/y，如图8那样，操作后的结果如图9那样。 6。如图10那样全选矩阵中数据，在Origin界面顶部第4个plot--3D surface--color map surface，得到图11那样的三维图。此时speed mode开着，在Origin界面顶部第4个graph--speed mode设置把speed mode关掉，点击如图12中的按钮，把三维图形旋转到好看的角度。如果想要得到这种带网格的图形，此时就可以输出结果了。 7。如果不要这种网格图，此外由于此时网格很密集（100×100）origin生成的图形也不太美观，可作进步修饰： 7-1 双击得到的图形，打开plot details，选择color map，如图13-1，然后点击level，把其中 num. of level调大一些，默认是8，比如改成128（8的16倍），选择OK，如图13-2那样。 7-2 然后继续在plot details窗口中，选择grids，在enable grids下拉选择none。继续在plot details窗口中，选择surface/projections，把contour line对应的surface的勾去掉，如图13-4。 8。步骤7完成后，得到的图形应该是图14那样。 9。在Origin界面顶部第4个graph中选择new legend，此时出来的legend由于颜色间隔太密了很难看，如图15。此时可在该legend上点击右键--properites，把其中的label increment从默认的1调大，比如调大为10，同时把字体大小调大，比如18。 10。上述设置完成后，最终结果如图17那样。图17跟3楼MATLAB产生的三维图很像。  图1.png  图2.png  图3.png  图4.png  图5.png  图6.png  图7.png  图8.png  图9.png  图10.png  图11.png  图12.png  图13-1.png  图13-2.png  图13-3.png  图13-4.png  图14.png  图15.png  图16.png  图17.png |
5楼2015-09-28 11:42:45
