应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 学术讨论 » 四氧化三铁TG图分析，求助！
111/2返回列表12下一页
查看: 2661  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

tianruylumo

新虫 (初入文坛)

[求助] 四氧化三铁TG图分析，求助！ 已有3人参与

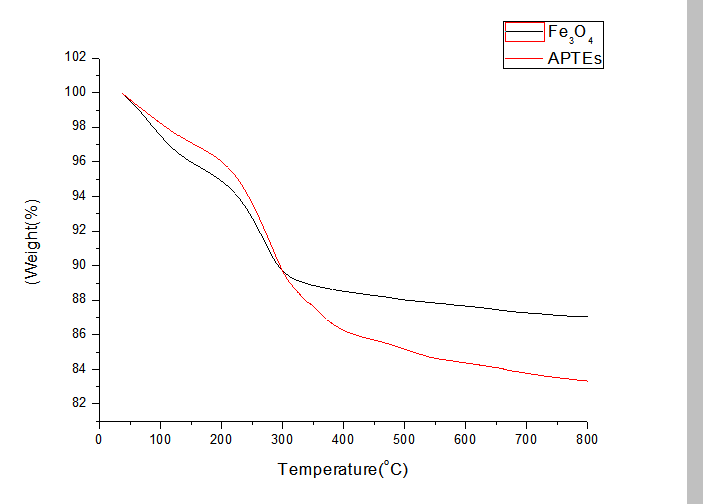

本人做纳米材料的新手，做了Fe3O4和APTEs修饰的Fe3O4的TG图，请各位帮忙看看氨基有没有修饰上？ 怎么分析？

四氧化三铁TG图分析，求助！
回复此楼

» 收录本帖的淘帖专辑推荐

四氧化三铁纳米颗粒制备、修饰及包覆 银纳米线

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
食品的根，生物的苗。。。
1楼 2015-09-25 18:47:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

帅气的路哥

银虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
官能团看红外比较好，氨基的峰1520左右吧。热重一般看功能化的量=88%-83%=5%左右。
赞一下(1人) 回复此楼
静以修身，俭以养德。
2楼2015-09-25 19:45:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
个人觉得，判断表面是否修饰上了某种官能团最好进行红外光谱方面的检测，做热失重是不能够解决这个问题的。因为热失重的样品可能表面未得到修饰，但修饰物以混合物的形式存在的话，得到的热失重曲线应该是和的到修饰的样品的结果相同的。
赞一下(1人) 回复此楼
5楼2015-09-26 11:03:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

帅气的路哥

银虫 (正式写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by peterflyer at 2015-09-26 11:03:39
个人觉得，判断表面是否修饰上了某种官能团最好进行红外光谱方面的检测，做热失重是不能够解决这个问题的。因为热失重的样品可能表面未得到修饰，但修饰物以混合物的形式存在的话，得到的热失重曲线应该是和的到修饰 ...

氨基的特征峰你不能只看3000+的哪里，重要的是1500+的那个。这个的话做好的四氧化三铁应该先看下SEM，看看你的APS是否包在四氧化三铁表面。如果是包的话，应该是接上去了。操作不适当的话可能二者分相
赞一下(1人) 回复此楼
静以修身，俭以养德。
6楼2015-09-26 13:53:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

tianruylumo

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 帅气的路哥 at 2015-09-25 19:45:53
官能团看红外比较好，氨基的峰1520左右吧。热重一般看功能化的量=88%-83%=5%左右。

红外我也做了，NH和OH重合，所以分辨不出，我的四氧化三铁是水热制备的，表面本来有羟基。就是因为做红外没能判断出来才做的TG...
赞一下 回复此楼
食品的根，生物的苗。。。
3楼2015-09-25 19:51:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianruylumo

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 帅气的路哥 at 2015-09-25 19:45:53
官能团看红外比较好，氨基的峰1520左右吧。热重一般看功能化的量=88%-83%=5%左右。

请问您是觉得我的基团修饰上了是么？而且修饰的量为5%左右？
赞一下 回复此楼
食品的根，生物的苗。。。
4楼2015-09-25 19:53:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

帅气的路哥

银虫 (正式写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by tianruylumo at 2015-09-25 19:53:20
请问您是觉得我的基团修饰上了是么？而且修饰的量为5%左右？...

建议看看SEM是否是分相的，如果没有分，应该是接上去了。
赞一下 回复此楼
静以修身，俭以养德。
7楼2015-09-26 13:54:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianruylumo

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by peterflyer at 2015-09-26 11:03:39
个人觉得，判断表面是否修饰上了某种官能团最好进行红外光谱方面的检测，做热失重是不能够解决这个问题的。因为热失重的样品可能表面未得到修饰，但修饰物以混合物的形式存在的话，得到的热失重曲线应该是和的到修饰 ...

谢谢指教，但我的材料是磁性的，若是混合物在洗涤和磁分离时应该被洗掉了吧？

发自小木虫IOS客户端
赞一下 回复此楼
食品的根，生物的苗。。。
8楼2015-09-26 20:45:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianruylumo

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by 帅气的路哥 at 2015-09-26 13:54:13
建议看看SEM是否是分相的，如果没有分，应该是接上去了。...

SEM我后面会做下看看的，我想说的是从热重图看，重量差异是300度后才明显的，即使2个样含水分不同，也不会影响后面的重量损失呀

发自小木虫IOS客户端
赞一下 回复此楼
食品的根，生物的苗。。。
9楼2015-09-26 20:51:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nickvo

木虫 (著名写手)

【答案】应助回帖

热重只能看出失重，在不知道你和陈工艺的情况下很难判断是否修饰了，建议结合红外，另外做下TEM或者SEM表征。另外氧氮或者XPS应该也可用于你的表面表征。
赞一下 回复此楼
10楼2015-10-02 22:30:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 tianruylumo 的主题更新
111/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 调剂 +8 调剂的考研学生 2026-03-09 8/400 2026-03-15 22:14 by Winj1e
[考博] 欢迎申博同学联系 +3 天道酬勤2026686 2026-03-10 7/350 2026-03-15 19:03 by 天道酬勤2026686
[考研] 294求调剂 +3 Zys010410@ 2026-03-13 4/200 2026-03-15 10:59 by zhq0425
[考研] 材料工程327求调剂 +3 xiaohe12w 2026-03-11 3/150 2026-03-14 20:20 by ms629
[考研] 267一志愿南京工业大学0817化工求调剂 +5 SUICHILD 2026-03-12 5/250 2026-03-14 14:53 by jean5056
[考研] 一志愿浙江大学0856材料与化工求调剂 +4 yansheng@211 2026-03-09 5/250 2026-03-14 02:10 by JourneyLucky
[考研] 288求调剂 +14 王晓阳- 2026-03-09 19/950 2026-03-14 02:05 by JourneyLucky
[考研] 295复试调剂 +5 简木ChuFront 2026-03-09 5/250 2026-03-14 01:29 by JourneyLucky
[考研] 考研材料与化工，求调剂 +8 戏精丹丹丹 2026-03-09 8/400 2026-03-14 01:14 by JourneyLucky
[考研] 0703求调剂 +7 jtyq001 2026-03-10 7/350 2026-03-14 01:06 by JourneyLucky
[考研] 求调剂，一志愿江南大学环境工程085701 +3 Djdjj12 2026-03-10 4/200 2026-03-14 00:31 by JourneyLucky
[考研] 308求调剂 +3 是Lupa啊 2026-03-10 3/150 2026-03-14 00:30 by JourneyLucky
[考研] 321求调剂 +3 CUcat 2026-03-10 3/150 2026-03-14 00:25 by JourneyLucky
[考研] 318求调剂 +3 李新光 2026-03-10 3/150 2026-03-14 00:21 by JourneyLucky
[考研] 求材料调剂 085600英一数二总分302 前三科235 精通机器学习 一志愿哈工大 +4 林yaxin 2026-03-12 4/200 2026-03-13 22:04 by 星空星月
[考研] 一志愿西南交大，材料专硕317求调剂 +5 lx8568 2026-03-11 5/250 2026-03-13 21:43 by peike
[考研] 四川大学085601材料工程专硕 初试294求调剂 +4 祝我们好在冬天 2026-03-11 4/200 2026-03-13 21:39 by peike
[考研] 工科调剂 +4 Jiang191123！ 2026-03-11 4/200 2026-03-13 15:15 by Miko19
[考研] 285求调剂 +4 ytter 2026-03-12 4/200 2026-03-13 14:48 by jxchenghu
[考研] 298求调剂 +3 Vv呀！ 2026-03-10 3/150 2026-03-10 22:40 by 剑诗杜康
信息提示
关闭
请填处理意见
关闭
