[求助] 电化学阻抗谱 已有8人参与

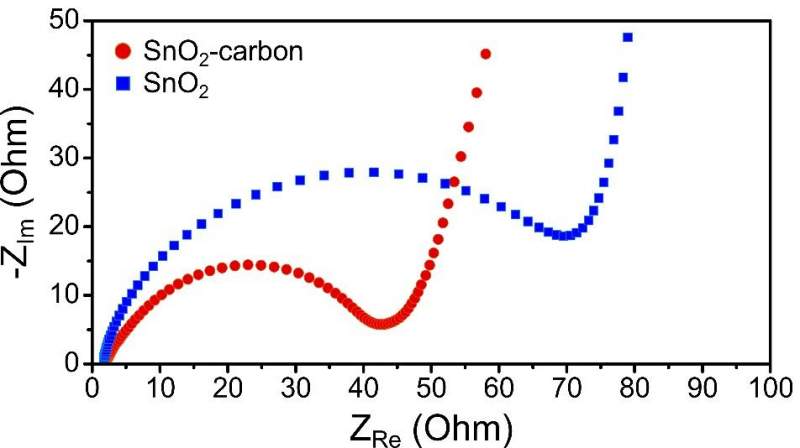

本人锂电小白，想向大家请教一下，下图中的阻抗谱中，半圆区和后面的直线各表示什么？
谢谢大家！

电化学阻抗谱
SnO2 embeded in carbon wall nanotube.jpg
回复此楼

» 猜你喜欢
一步一步来！
1楼 2015-09-24 22:21:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

ECPM_锂电

专家顾问 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
lijiabao(MyTavel代发): 金币+10 2015-09-25 15:18:36
锂离子电池的阻抗分析包括以下几个部分：(1) 电子通过活性材料颗粒间的输运、锂离子在活性材料颗粒空隙间电解液中的输运;(2 ) 锂离子通过活性材料颗粒表面绝缘层( SEI 膜) 的扩散迁移;(3) 电子/ 离子导电结合处的电荷传输过程;(4)锂离子在活性材料颗粒内部的固体扩散过程;(5 )锂离子在活性材料中的累积和消耗以及由此导致活
性材料颗粒晶体结构的改变或新相的生成。
图中的高频区半圆是锂离子扩散迁移至SEI膜的电阻，也就是锂离子去溶剂化的步骤，也有可能夹杂电子在活性物质中的传递，阻抗越小，表明越有利于离子的传输，电池的内部结构会越好；低频区应该是锂离子在活性颗粒物质中的固体扩散相关的一条直线。
更详细的解读，可以参考厦门大学孙全超的一篇文献《锂离子电池的电化学阻抗谱分析》希望有所帮助
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

lijiabao
6楼2015-09-25 12:57:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Vincent0501

木虫 (小有名气)
半圆是电化学反应阻抗，直线对应韦伯阻抗

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

lijiabao
2楼2015-09-25 00:18:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LENGTAO520

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
半圆是电极本身阻抗，后面的为扩散阻抗
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

lijiabao
若是。。能够，，
3楼2015-09-25 00:41:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lijiabao

木虫 (正式写手)
送红花一朵
引用回帖:
2楼: Originally posted by Vincent0501 at 2015-09-25 00:18:56
半圆是电化学反应阻抗，直线对应韦伯阻抗

谢谢，半圆直径的大小对应电化学反应阻抗的大小。钠微波阻抗的大小从直线中怎么看出呢
赞一下 回复此楼
一步一步来！
4楼2015-09-25 09:01:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lijiabao

木虫 (正式写手)
送红花一朵
引用回帖:
3楼: Originally posted by LENGTAO520 at 2015-09-25 00:41:28
半圆是电极本身阻抗，后面的为扩散阻抗

电极自身阻抗可以从半圆直径中看出，那扩散阻抗的大小从直线中怎么看出呢？
赞一下 回复此楼
一步一步来！
5楼2015-09-25 09:03:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lijiabao

木虫 (正式写手)
送红花一朵
引用回帖:
6楼: Originally posted by ECPM_锂电 at 2015-09-25 12:57:53
锂离子电池的阻抗分析包括以下几个部分：(1) 电子通过活性材料颗粒间的输运、锂离子在活性材料颗粒空隙间电解液中的输运;(2 ) 锂离子通过活性材料颗粒表面绝缘层( SEI 膜) 的扩散迁移;(3) 电子/ 离子导电结合处的电 ...

谢谢你的帮助，很受用！
赞一下 回复此楼
一步一步来！
7楼2015-09-25 13:20:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LENGTAO520

金虫 (正式写手)
引用回帖:
5楼: Originally posted by lijiabao at 2015-09-25 09:03:13
电极自身阻抗可以从半圆直径中看出，那扩散阻抗的大小从直线中怎么看出呢？...

扩散阻抗直接看不出来的，而且你的如果是45°的话，说明属于warbug电阻，阻抗值不大
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

lijiabao
若是。。能够，，
8楼2015-09-25 20:04:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黎明的通知

铜虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
半圆部分合起来表示电荷转移阻抗，对应于电化学反应过程，直线部分表示锂离子扩散阻抗，对应于材料内部扩散过程。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

lijiabao
静以修身，俭以养德！
9楼2015-09-25 22:02:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lijiabao

木虫 (正式写手)
送红花一朵
引用回帖:
8楼: Originally posted by LENGTAO520 at 2015-09-25 20:04:39
扩散阻抗直接看不出来的，而且你的如果是45°的话，说明属于warbug电阻，阻抗值不大...

恩，好的，谢谢了
回复此楼
一步一步来！
10楼2015-09-26 15:19:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
