[求助] fluent设置体内风扇的问题 已有1人参与

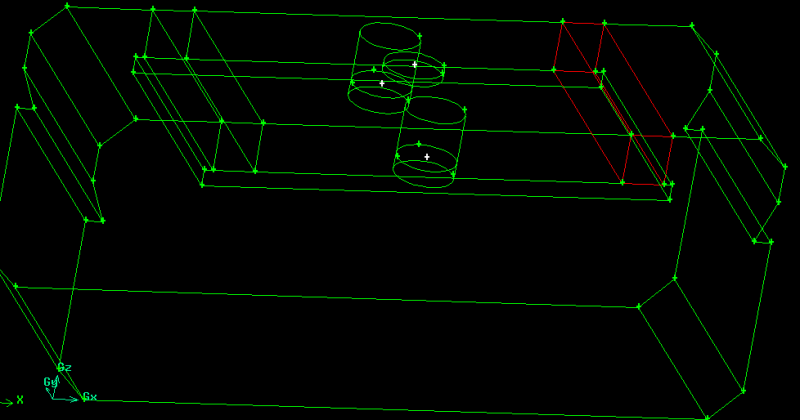

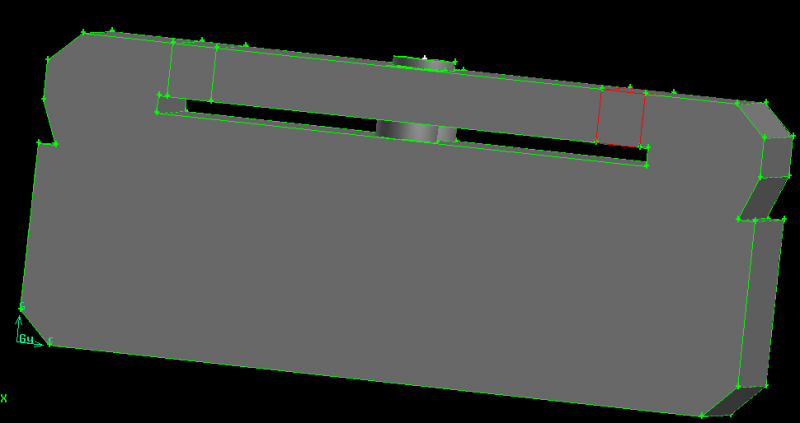

如图所示，我要将体内的长方体（红色）区域设置成风扇，使室内空气循环流动，应该怎么设置？
我在gambit里将其设置成fluid，在fluent中边界类型只有fluid和solid，我想设置边界条件fan，网上看好像是混合边界条件，但是我没有找到。求帮忙

fluent设置体内风扇的问题


fluent设置体内风扇的问题-1


fluent设置体内风扇的问题-2
回复此楼

» 猜你喜欢
1楼 2015-09-24 15:42:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

byson

铜虫 (小有名气)
fluent中我在default-interior后面的选项中有fan、多孔介质等，求解释，纯新手，自己摸索
赞一下 回复此楼
2楼2015-09-24 15:47:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

戴明然

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
byson: 金币+5, ★★★★★最佳答案 2015-10-12 11:02:03
风扇属于内面边界面，就是在流体内部的一个无厚度的的面，划网格是需要指定内部其为内部面（我一般用icem划网格，要求有两点：命名以Internal-fan命名与网格划分时对风扇区域勾选internal），在fluent中设置具体的风扇压力阶跃及相关参数。你的模型要用fan边界的话，可以再适当简化一下。

希望有用
赞一下 回复此楼
3楼2015-09-25 09:32:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

倾城挽歌

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 戴明然 at 2015-09-25 09:32:54
风扇属于内面边界面，就是在流体内部的一个无厚度的的面，划网格是需要指定内部其为内部面（我一般用icem划网格，要求有两点：命名以Internal-fan命名与网格划分时对风扇区域勾选internal），在fluent中设置具体的风 ...

您好  我需要设置这个fan的边界  我用的是ansys workbench软件  需要怎么去设置这个无厚度的面呢

发自小木虫Android客户端
赞一下 回复此楼
4楼2018-11-27 21:29:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
