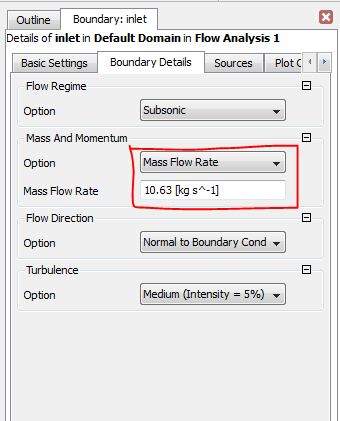

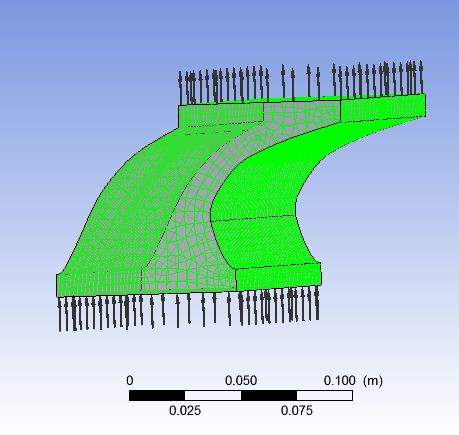

如图是所建模型，上下面为进出口，四周为壁面。壁面实际为叶片和固定面，流体为高温蒸汽，不考虑温度影响，简化为空气。已知蒸汽压力为16.67MPa，进出口前后压差为0.9MPa，进口质量流量为10.63kg/s。按图示设定，出来的结果压力1~3MPa，与蒸汽压16.67不符啊。
http://muchongimg.xmcimg.com/data/b ... _1442978553_116.jpg

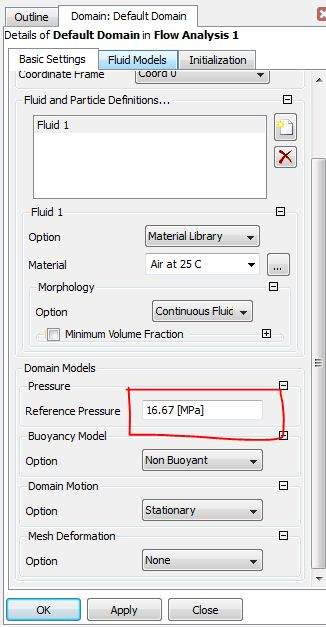

问题：1.基本设置里边的那个压力是要设置成蒸汽压力16.67MPa吗？我原来设置为1个大气压，但是结果一点没变。

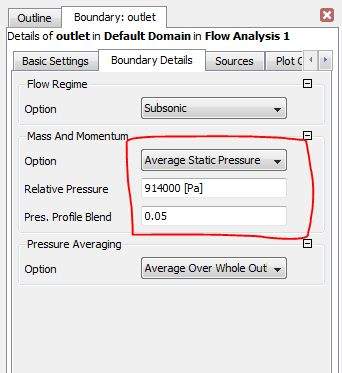

2.出口设置里边，relative pressure是压差的意思吗？
刚接触流体，请多指教。

【已完结】CFX进出口边界设定


【已完结】CFX进出口边界设定-1


【已完结】CFX进出口边界设定-2


【已完结】CFX进出口边界设定-3

[ Last edited by 1592203609 on 2015-9-30 at 22:28 ]
回复此楼

» 猜你喜欢
1楼 2015-09-23 11:27:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
reference pressure 这个压力是参考压力，relative pressure 是相对压力。
譬如reference 设置为一个1atm，出口的relative 设置为1atm，那么你实际的出口绝对压力为2atm。
如果reference 设置为0，出口的relative 设置为2atm，那么你实际的出口绝对压力也为为2atm。
但是，这两种设置求解精度略有不同。
纯属个人理解。。。。。。
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
2楼2015-09-23 12:58:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

岁月_神偷

新虫 (小有名气)
引用回帖:
2楼: Originally posted by lx901023 at 2015-09-23 12:58:35
reference pressure 这个压力是参考压力，relative pressure 是相对压力。
譬如reference 设置为一个1atm，出口的relative 设置为1atm，那么你实际的出口绝对压力为2atm。
如果reference 设置为0，出口的relative ...

我做的蒸汽压差是进口与出口之间的压差，所以我不知道我上边图中设置的对不对，defaul t doman基本设定里reference pressure是表示哪里的压力？入口的还是这个这个模型外边的？谢谢你的帮助
赞一下 回复此楼
3楼2015-09-23 15:02:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)
引用回帖:
3楼: Originally posted by 岁月_神偷 at 2015-09-23 15:02:37
我做的蒸汽压差是进口与出口之间的压差，所以我不知道我上边图中设置的对不对，defaul t doman基本设定里reference pressure是表示哪里的压力？入口的还是这个这个模型外边的？谢谢你的帮助...

是参考压力，只是一个参考值。水的密度，都是在一个参考压力和参考温度情况下的数值。
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
4楼2015-09-23 15:22:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

岁月_神偷

新虫 (小有名气)
引用回帖:
4楼: Originally posted by lx901023 at 2015-09-23 15:22:43
是参考压力，只是一个参考值。水的密度，都是在一个参考压力和参考温度情况下的数值。...

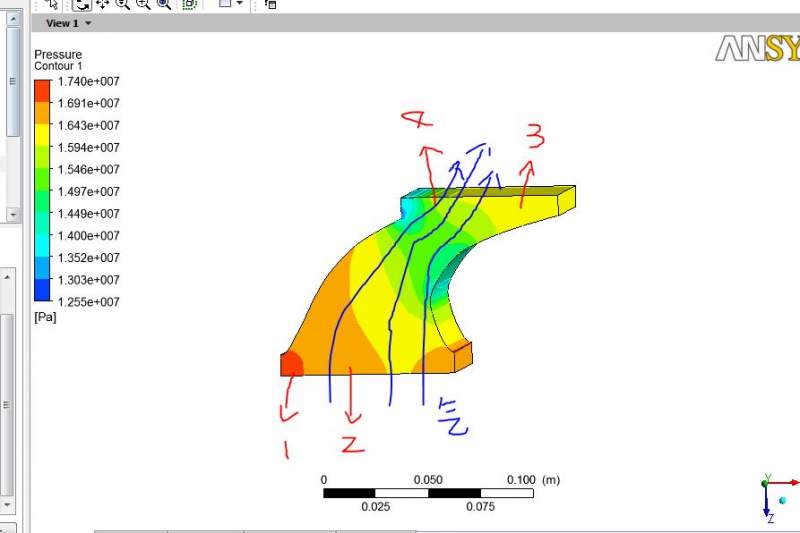

这是我做出来的压力云图，我要看前后压差，是选择哪两个压强计算？
【已完结】CFX进出口边界设定-4
赞一下 回复此楼
5楼2015-09-23 15:59:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
岁月_神偷: 金币+10, ★★★很有帮助 2015-09-23 16:14:09
那就设定进出口边界条件的压力值
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
6楼2015-09-23 16:03:52
