[求助] gambit网格划分-大管套小管-三维 已有2人参与

求助:

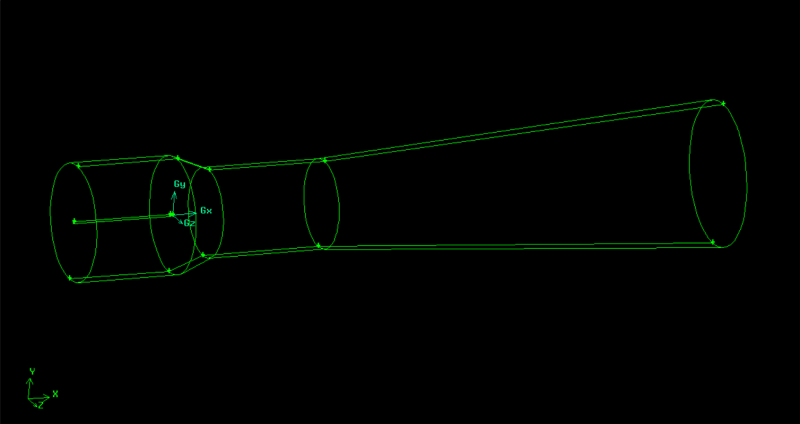

     大管子里面套了个小管,大管是变径的,大管与小管直径相差很大,求助,怎么样划分三维网格好。

SAT文件保存在网盘里,我不知道咋直接上传附件....
http://pan.baidu.com/s/1o6pG8fK

gambit网格划分-大管套小管-三维
空心大管套小管
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黄一章

新虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
首先,它们要做布尔运算,然后定义节点,用cooper 网格。当然,用icem更好

发自小木虫Android客户端
2楼2015-09-22 22:17:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

anquan_

铁虫 (初入文坛)

引用回帖:
2楼: Originally posted by 黄一章 at 2015-09-22 22:17:07
首先,它们要做布尔运算,然后定义节点,用cooper 网格。当然,用icem更好

不用分块分区画吗?先划分线,然后面,面直接都用PAVE,PAVE出来的质量差,想问问有没有其他更好的方法?ICEM没有学,有帖子说上手一个月,就放弃了。
3楼2015-09-23 22:58:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

safinze

铁杆木虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
Icem 不用一个月吧,你这个拓扑结构挺简单,先粗学一下足以应付

发自小木虫IOS客户端
4楼2015-09-24 08:03:25
