小木虫论坛-学术科研互动平台 » 专业学科区 » 地学 » 3S技术 » Arcgis三维显示（x,y,z）坐标
71/1返回列表
查看: 3231  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

心汲雨泣

金虫 (正式写手)

[求助] Arcgis三维显示（x,y,z）坐标 已有3人参与

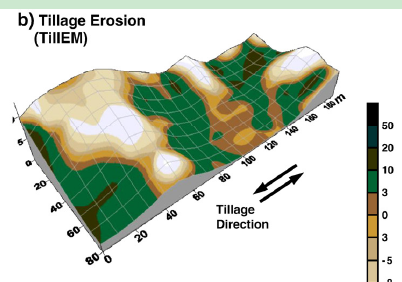

我现在测得了坡面X,Y,Z坐标，还有浓度值，想通过Arcgis三维显示，做出坡面浓度变化图（效果图见附件）。请问哪位虫友知道该如何实现，能够讲讲基本步骤？感激不尽！

Arcgis三维显示（x,y,z）坐标
回复此楼

» 猜你喜欢
1楼 2015-09-22 14:51:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bathymetry

铁虫 (初入文坛)
地形XYZ制作DEM，然后再ArcScene中DEM叠加浓度值图层。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

心汲雨泣
2楼2015-09-22 21:59:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心汲雨泣

金虫 (正式写手)
送红花一朵
引用回帖:
2楼: Originally posted by bathymetry at 2015-09-22 21:59:39
地形XYZ制作DEM，然后再ArcScene中DEM叠加浓度值图层。

非常感谢！还想请教下，浓度值以什么形式叠加呢？是差值吗？

发自小木虫Android客户端
赞一下 回复此楼
3楼2015-09-22 22:20:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心汲雨泣

金虫 (正式写手)
引用回帖:
3楼: Originally posted by 心汲雨泣 at 2015-09-22 22:20:06
非常感谢！还想请教下，浓度值以什么形式叠加呢？是差值吗？
...

不好意思，打错了，是插值吗？

发自小木虫Android客户端
赞一下 回复此楼
4楼2015-09-22 22:22:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

GEOFAN

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
心汲雨泣: 金币+8, ★★★很有帮助 2015-09-27 23:05:47
心汲雨泣: 金币+10 2015-10-05 13:11:52
引用回帖:
4楼: Originally posted by 心汲雨泣 at 2015-09-22 22:22:09
不好意思，打错了，是插值吗？
...

浓度就是一个栅格图层嘛，或者就当作图像看待，叠加到地形上就可以了
赞一下 回复此楼
onlylove,interestingwork,thatisall
5楼2015-09-24 22:04:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangok

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
心汲雨泣: 金币+10, ★★★很有帮助 2015-09-27 23:05:32
心汲雨泣: 金币+10 2015-10-05 13:12:02
1. 将x,y,z的txt数据导入ARCMAP，通过geostatistics模块中的IDW或者Krigging方法生成插值图；
2。基于步骤1生成DEM
3。在arcscene加载空间插值图，将基高程设为Z的值即可。
赞一下 回复此楼
6楼2015-09-27 16:21:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

包子妮妮

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
6楼: Originally posted by zhangok at 2015-09-27 16:21:57
1. 将x,y,z的txt数据导入ARCMAP，通过geostatistics模块中的IDW或者Krigging方法生成插值图；
2。基于步骤1生成DEM
3。在arcscene加载空间插值图，将基高程设为Z的值即可。

您好 可以再说清楚一丢丢嘛

发自小木虫IOS客户端
赞一下 回复此楼
7楼2018-04-12 16:38:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
