[求助] CFX怎么查看云图里强度和速度分量的具体数值 已有1人参与

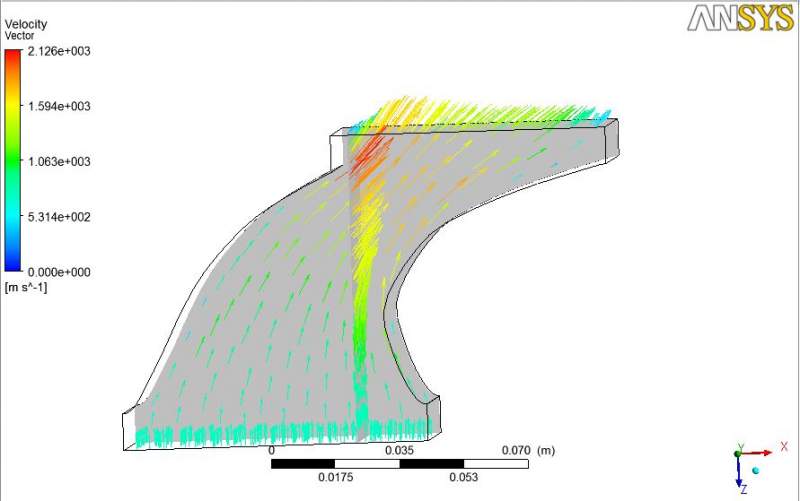

如图所示：1.速度云图里边的速度都是矢量和的形式，怎么查看X和Z方向的速度分量？？

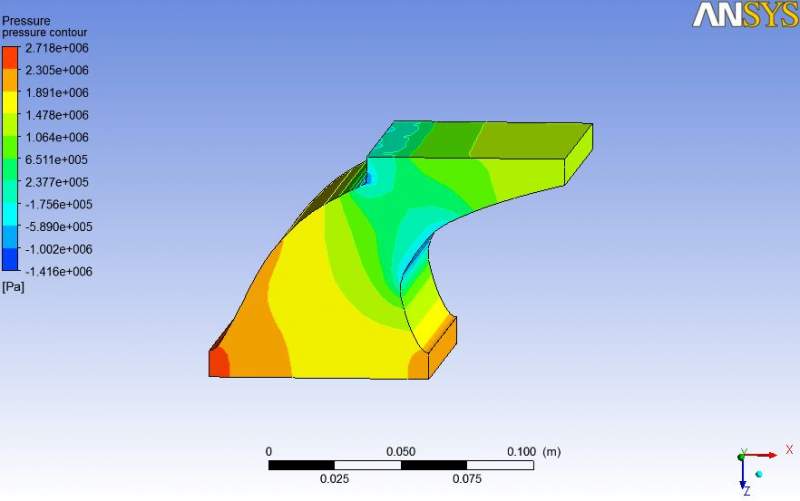

2.第二张压强图里，我要知道上下底面的的压差，因为上下面都有不同压强，所以不知道要怎么算，是算最大差值还是平均值的差？
3.大家都怎么保存云图的？我都是截图，保存成.JPG形式的。是不是ansys WB结果可以直接导出？
我还是菜鸟一枚，请大家多多指教。

CFX怎么查看云图里强度和速度分量的具体数值


CFX怎么查看云图里强度和速度分量的具体数值-1
回复此楼

» 猜你喜欢
1楼 2015-09-22 11:12:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

岁月_神偷

新虫 (小有名气)
求助求助
回复此楼
2楼2015-09-22 19:58:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黄一章

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
建议你用tecplot,这些问题可以轻松解决。。   这个cfdpost有很多缺陷。

发自小木虫Android客户端
赞一下 回复此楼
3楼2015-09-22 22:50:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

岁月_神偷

新虫 (小有名气)
引用回帖:
3楼: Originally posted by 黄一章 at 2015-09-22 22:50:03
建议你用tecplot,这些问题可以轻松解决。。   这个cfdpost有很多缺陷。

直接在cfx里边不能看？如果要用tecplot是不是要把cfx里边的云图结果导出呢
赞一下 回复此楼
4楼2015-09-23 15:07:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

岁月_神偷

新虫 (小有名气)
有没有人指点下，最近急用
赞一下 回复此楼
5楼2015-09-24 18:29:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

岁月_神偷

新虫 (小有名气)
人工置顶，难道去中秋十一乐去了？
赞一下 回复此楼
6楼2015-09-29 09:41:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

岁月_神偷

新虫 (小有名气)
这么多天没人回答，一直查资料，终于今天有了答案，忙了好长时间下载安装tecplot，又大致看了看还是不怎么会，后来实在自己太着急还是选择了post，我们这种小白就是在算静力时顺带算一下流体对结构的作用，所以用不着这么专业的软件。
写出来给有同样疑惑的新手一点参考，如果有什么错误还请大神指点出来。
cfx results——calculator——双击function calculator——function里边选ave，然后variable里边选velcity，location选择你要知道的面。
赞一下(2人) 回复此楼
7楼2015-09-29 20:22:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kongxxin11

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by 岁月_神偷 at 2015-09-29 20:22:31
这么多天没人回答，一直查资料，终于今天有了答案，忙了好长时间下载安装tecplot，又大致看了看还是不怎么会，后来实在自己太着急还是选择了post，我们这种小白就是在算静力时顺带算一下流体对结构的作用，所以用不 ...

请问一下，你知道在CFX中怎么得到努塞尔数吗
赞一下 回复此楼
8楼2016-12-22 17:06:08
