[求助]
地址线 数据线 时钟信号 接口 电子
|
|

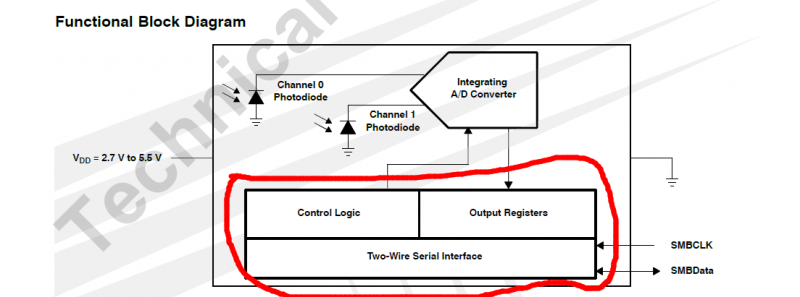

各位前辈高手，因工作需要我需要看懂这两幅图。以图二为例：Ch0和ch1是两个信号源。信号经ADC转换成数字信号，转换成数字信号后再往右边的红圈内，我就不理解了。我的疑问主要是为什么要有这些线的存在，缺少了会出现什么情况。地址线是如何实现地址识别的，中断线如何中断的等等。模数转换过程中，采样时如何进行的，还望前辈高手指点。 如果我想对这幅图的认识程度达到像理解二极管的工作原理一样，我需要有哪些背景的知识。  图二.png  图一.png |
回复此楼
