[求助] CFD-POST如何截取叶轮50%截面 已有2人参与

如题,想用CFD-POST截取叶轮流道50%的截面,是个曲面,该如何截取?

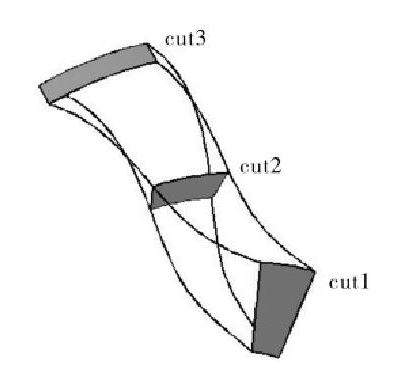

就像下面附的图中的CUT2一样

CFD-POST如何截取叶轮50%截面
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bearnew

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
建立plant界面里面选择methodl里面的2种方法:
1.point and normal,这时候你要找到一个坐标中心,那么这个坐标中心就在你需要的那个面上,然后确定面的方向
2.three points,三点直接确定一个平面
淡定
2楼2015-09-23 15:07:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xialandiao

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
546024966: 金币+5, ★★★★★最佳答案 2015-10-20 23:21:43

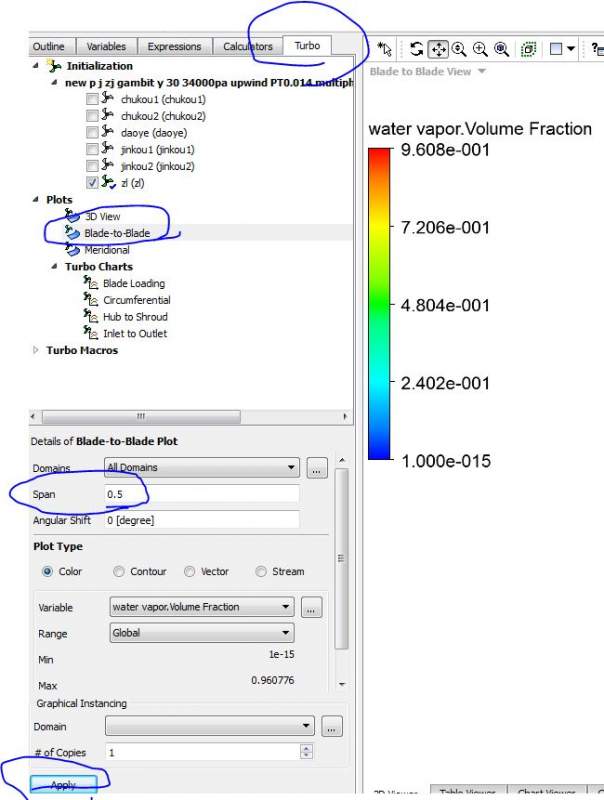

如先对turbo进行初始化,初始化时要选好进出口,选好轮毂轮缘,然后再进行操作,具体如图所示
CFD-POST如何截取叶轮50%截面-1

3楼2015-10-20 11:21:04
