小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 学术讨论 » 用originz怎么画出这样的图
91/1返回列表
查看: 1886  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

sunshine61

新虫 (小有名气)

[求助] 用originz怎么画出这样的图 已有1人参与

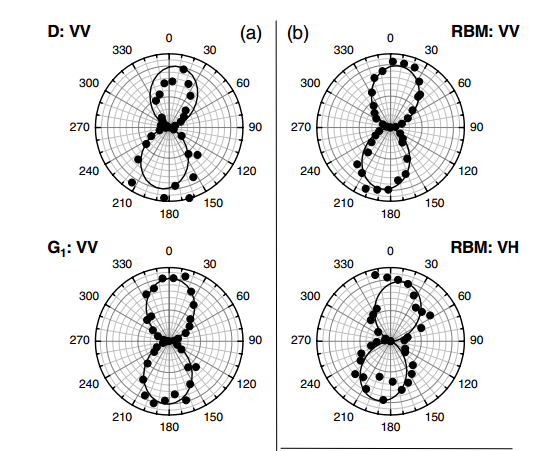

看得好多做偏振测试的画出了8字形图， 下面附着数据想问问大家这样的图怎么画出来，详细点谢谢。

0        4.34256
10        4.90853
20        5.11384
30        5.0741
40        5.13506
50        5.03843
60        5.32471
70        5.36678
80        5.62738
90        5.52978
100        5.92602
110        5.95674
120        5.99494
130        5.57234
140        5.67919
150        5.93182
160        5.86902
170        5.72053
180        5.21323
190        5.28255
200        5.62474
210        5.4944
220        5.48636
230        5.6578
240        5.47638
250        5.60155
260        5.51539
270        5.75398
280        5.73276
290        5.76444
300        5.72804
310        5.69985
320        5.68084
330        5.58276
340        5.55507
350        5.61934
360        5.65191

用originz怎么画出这样的图
回复此楼

» 猜你喜欢
1楼 2015-09-21 15:29:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hbc1234

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
我猜楼主是笔误，应该想使用Origin软件吧？
我的版本是Orgin8.5，直接把数据贴到workbook里，选择两列，点右键，plot->specialized->Polar theta(X) r(Y)即可

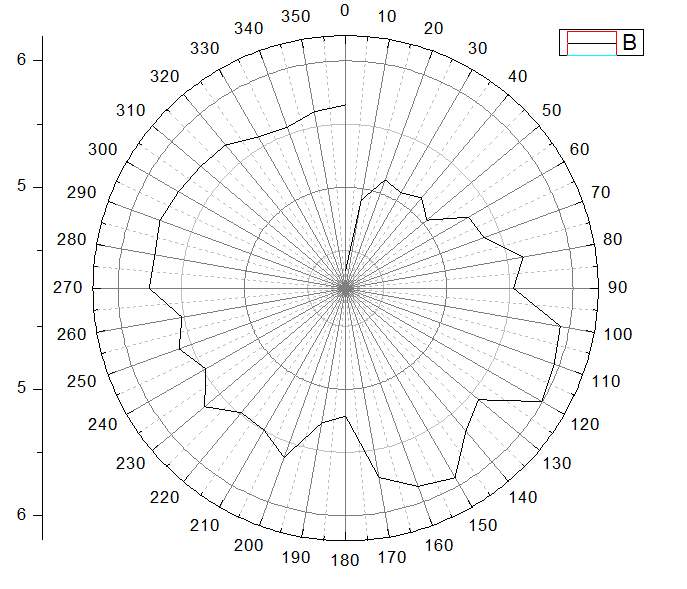

效果如图，也不是8字型啊……
用originz怎么画出这样的图-1
赞一下(1人) 回复此楼
2楼2015-09-21 20:17:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunshine61

新虫 (小有名气)
引用回帖:
2楼: Originally posted by hbc1234 at 2015-09-21 20:17:21
我猜楼主是笔误，应该想使用Origin软件吧？
我的版本是Orgin8.5，直接把数据贴到workbook里，选择两列，点右键，plot->specialized->Polar theta(X) r(Y)即可

效果如图，也不是8字型啊……
...

谢谢啊嘿嘿这个好画，我就是想画8字形那个不知道怎么画
赞一下 回复此楼
3楼2015-09-22 08:07:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hbc1234

木虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by sunshine61 at 2015-09-22 08:07:58
谢谢啊嘿嘿这个好画，我就是想画8字形那个不知道怎么画...

这组数据的形状不太像8字，我瞎编了一组数，看着是不是有点像？
--        --
1        0.2
10        1
15        2
60        2.5
105        2
110        1
120        0
170        1
180        2
240        2.5
300        2
310        1
360        0
--        --

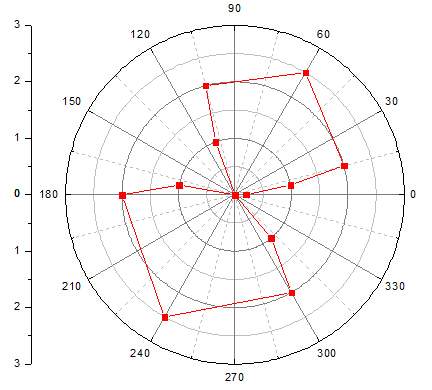

用originz怎么画出这样的图-2

我觉得你给的图里那个“8”也不是拟合的结果，而是手工画了个8字线条以便读者参考的，是用PS之类的软件加上的，而数据只是用散点方式画的
赞一下 回复此楼
4楼2015-09-22 08:56:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunshine61

新虫 (小有名气)
引用回帖:
4楼: Originally posted by hbc1234 at 2015-09-22 08:56:36
这组数据的形状不太像8字，我瞎编了一组数，看着是不是有点像？
--        --
1        0.2
10        1
15        2
60        2.5
105        2
110        1
120        0
170        1
180        2
240        2.5
300        2
310        1
360        0
--        --



我觉得你给的图里那个“8” ...

难道是我的数据有问题？不知道
赞一下 回复此楼
5楼2015-09-22 19:40:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

静哥哥

铁杆木虫 (著名写手)
你也做角度偏振拉曼？origin里面有个工具直接画

发自小木虫Android客户端
赞一下 回复此楼
新手变成老手
6楼2015-09-22 22:26:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

静哥哥

铁杆木虫 (著名写手)
专门做极化图的一个键，你仔细看看能找到

发自小木虫Android客户端
赞一下 回复此楼
新手变成老手
7楼2015-09-22 22:27:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunshine61

新虫 (小有名气)
引用回帖:
7楼: Originally posted by 静哥哥 at 2015-09-22 22:27:00
专门做极化图的一个键，你仔细看看能找到

你说的是这个圆圈这个吗？可以画出圆但是画不出8字点
用originz怎么画出这样的图-3
赞一下 回复此楼
8楼2015-09-23 10:18:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

静哥哥

铁杆木虫 (著名写手)
引用回帖:
8楼: Originally posted by sunshine61 at 2015-09-23 10:18:54
你说的是这个圆圈这个吗？可以画出圆但是画不出8字点

...

是的
回复此楼
新手变成老手
9楼2015-09-23 14:26:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
