[求助] 纳米核壳结构透射（TEM）图怎么看？？求助 已有8人参与

最近合成了（如果试验成功的话）一种纳米核壳结构，核是100nm左右的纳米粒子，壳是Al2O3，做了一个透射（非高分辨率的），估计是分辨率不高的缘故，自己原来也没接触过TEM，请高手帮忙看看，有可能加上壳了吗？谢谢啊。。。。

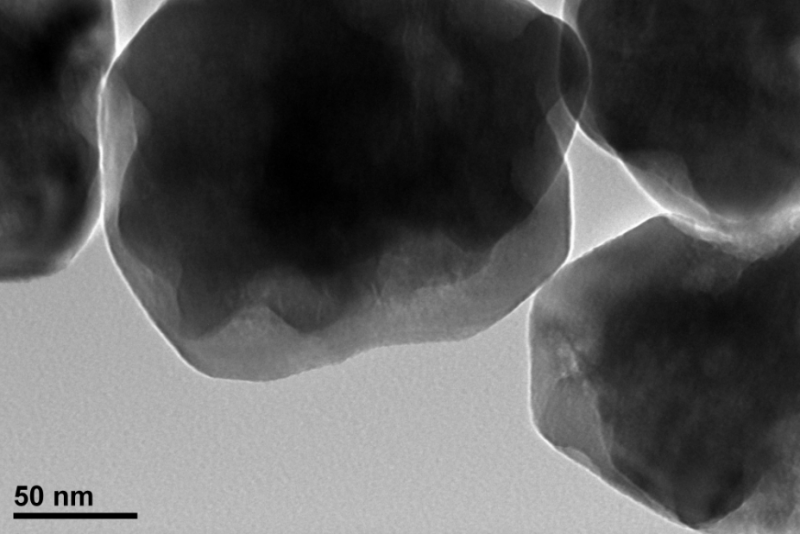

纳米核壳结构透射（TEM）图怎么看？？求助

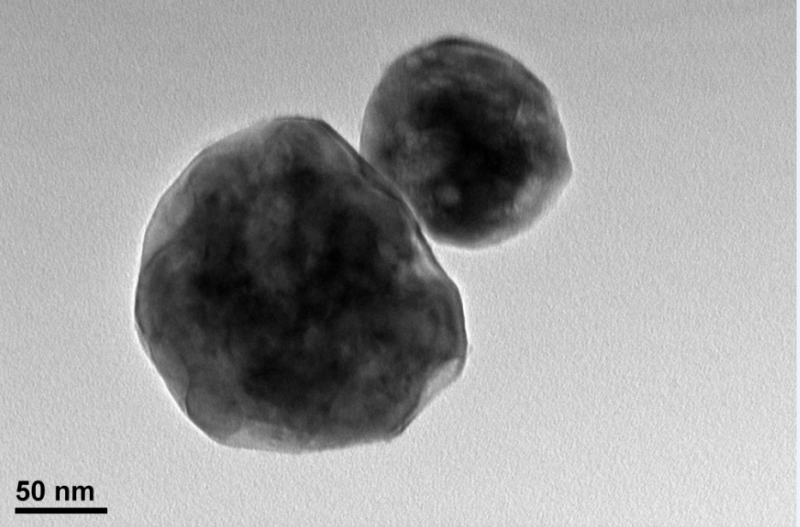

纳米核壳结构透射（TEM）图怎么看？？求助-1

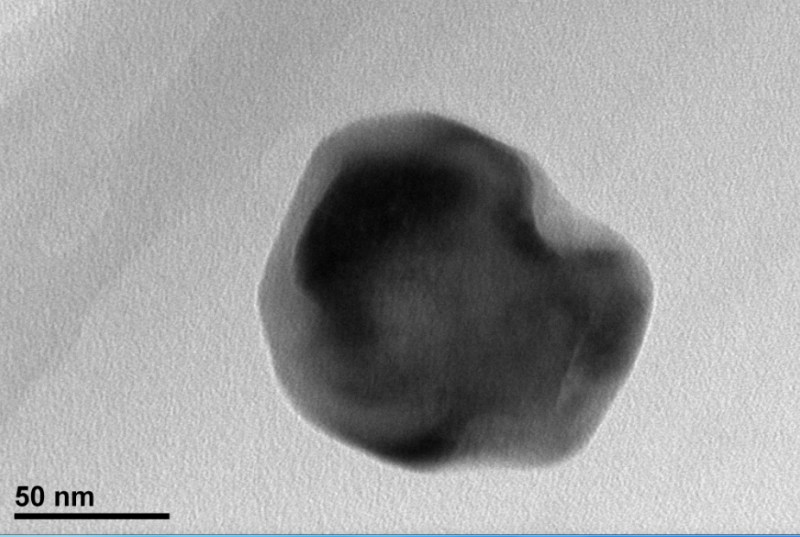

纳米核壳结构透射（TEM）图怎么看？？求助-2

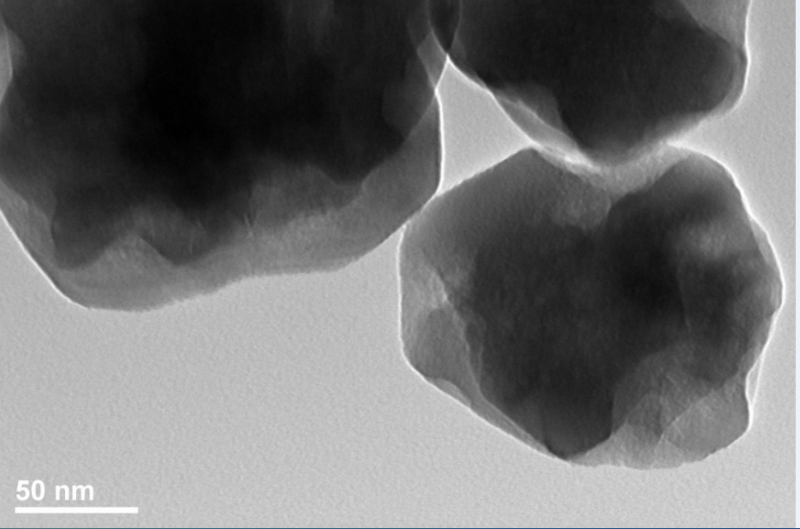

纳米核壳结构透射（TEM）图怎么看？？求助-3
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-09-21 11:14:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
个人觉得只是厚度不同。。没见到有core-shell明显结构。。成分不同建议eds mapping，直接很多
赞一下(1人) 回复此楼
9楼2015-09-22 11:11:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

雪染研

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
hedalong: 金币+10, ★有帮助 2015-09-21 12:15:33
看图片应该可以断定有核壳结构 但是不能断定物质成分 看你们实验条件 可以选择性做HRTEM、XRD、EDS、XPS等检测
赞一下 回复此楼
分享快乐
2楼2015-09-21 11:33:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hedalong

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 雪染研 at 2015-09-21 11:33:34
看图片应该可以断定有核壳结构 但是不能断定物质成分 看你们实验条件 可以选择性做HRTEM、XRD、EDS、XPS等检测

轮廓怎么确定啊？看得我蒙蒙的。。。
赞一下 回复此楼
3楼2015-09-21 12:16:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hedalong

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 雪染研 at 2015-09-21 11:33:34
看图片应该可以断定有核壳结构 但是不能断定物质成分 看你们实验条件 可以选择性做HRTEM、XRD、EDS、XPS等检测

轮廓怎么确定啊？看的晕晕的。。。？
赞一下 回复此楼
4楼2015-09-21 12:16:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jingbest

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
不能判断吧，材料的厚度不同也可以出现这样的图像呢
赞一下 回复此楼
5楼2015-09-21 16:31:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hedalong

新虫 (小有名气)
引用回帖:
5楼: Originally posted by jingbest at 2015-09-21 16:31:45
不能判断吧，材料的厚度不同也可以出现这样的图像呢

谢谢你，核是100nm左右的球形粒子。。。
赞一下 回复此楼
6楼2015-09-21 16:51:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lcycomcn

铁杆木虫 (著名写手)

千年虫
加上了

发自小木虫Android客户端
回复此楼
宁静以致远
7楼2015-09-21 18:28:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白林渺渺

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
应该是加上了，你可以拍一下未复合前的粒子作为对比就一目了然了。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
8楼2015-09-22 06:29:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

20080810102

木虫 (小有名气)
弱弱的问一下，这几张图都是一个样拍出来的吧，没有对比吗，反应之前的核和壳拍一下看看和这个有什么不同，不就看出来了吗

发自小木虫Android客户端
赞一下 回复此楼
10楼2015-09-22 11:41:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
