[求助] 单向阀的边界条件设置 已有1人参与

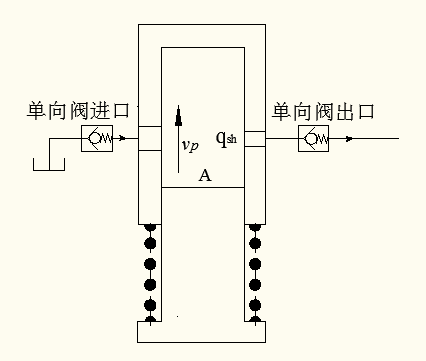

fluent小白一只，最近要模拟一个往复柱塞泵的流场分析，见图如下：http://单向阀的边界条件设置
在设置”单向阀进口“为压力进口，80000pa 以及“单向阀出口 ”为压力出口，26Mpa。 接着利用动网格文件实现了柱塞腔的运动。
但是小弟在按上述设置之后，发现在压力出口处的流量监视发现会存在负值，即柱塞复位的时候出口产生倒吸现象，但事实上由于单向阀的存在应该不会发生这种现象。
请问怎么样 设置边界条件 才能实现在柱塞压缩阶段只有单向阀出口打开压油，单向阀进口关闭；而柱塞由压缩最低点 往远端复位 的时候 单向阀出口关闭，单向阀进口开启吸油。（也就是阀配流柱塞泵的原理）。
求各位虫友悉心赐教，小弟不胜感激。
单向阀的边界条件设置-1
回复此楼

» 猜你喜欢
1楼 2015-09-20 19:39:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ganqq727

新虫 (初入文坛)
看起来像增压装置

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-01-26 22:46:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
恍兮惚兮恃兮: 金币+5, ★★★★★最佳答案 2016-01-29 10:02:31
可以通过写udf来实现边界条件的转换，不过比较复杂。

或者直接把单向阀那里也做成一个运动部件，用动网格控制，大于预设压力就运动。
赞一下(1人) 回复此楼
3楼2016-01-27 09:45:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漠河

新虫 (正式写手)
楼主问题解决了吗
赞一下 回复此楼
只有用不遏制的奋斗 才能使青春之花即便是凋谢也是壮丽的凋谢
4楼2016-05-06 14:11:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Lion1123

新虫 (初入文坛)
楼主，想请问一下，阀芯与阀的内壁是怎么设置的，有无间隙，本人初接触动网格，很凌乱，可否指导一下
赞一下(1人) 回复此楼
5楼2017-12-05 16:57:10
