[求助] band structure图怎么看？ 已有4人参与

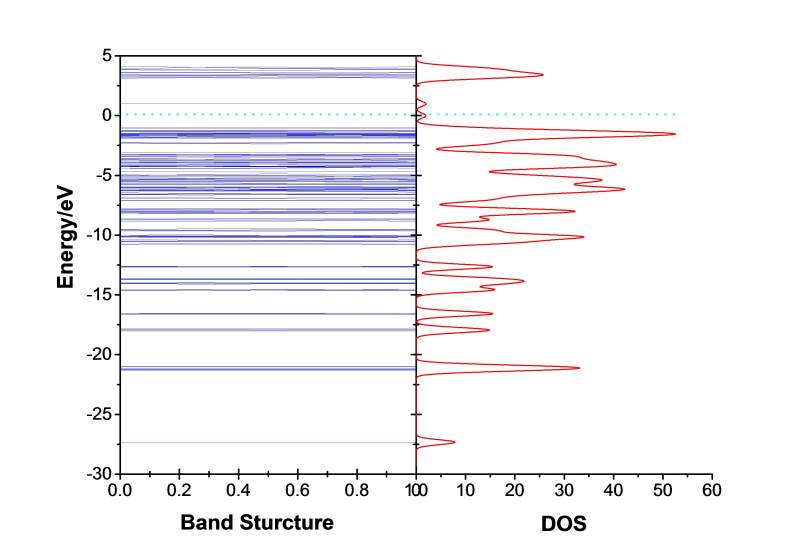

如图，这幅图怎么看？能看到哪些信息？第一次接触，完全不懂。这样话可以吗？还有要改进的吗？

band structure图怎么看？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-09-18 09:09:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

g_wcai

木虫 (正式写手)

开心

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
天灵之魂: 金币+8, ★★★很有帮助 2015-09-27 20:28:57
1、纵轴范围小一点，根据你的图，先试一下（-3，+5）eV
2、一般的能带图横轴是高对称点！
赞一下(1人) 回复此楼
哈哈，笑口常开！
6楼2015-09-22 11:49:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lu_wei07

银虫 (小有名气)
引用回帖:
7楼: Originally posted by 天灵之魂 at 2015-09-22 13:24:39
是这样吗？然后我要怎么看呢？要看哪些东西呢？

...

很大的可能性你画错了，要不你先试试能不能将石墨烯的能带图画出来，看自己能不能画对能带图，再画其他的
赞一下(1人) 回复此楼
这只是一场游戏
14楼2015-09-22 15:53:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tcheng92

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
天灵之魂: 金币+24, ★★★★★最佳答案 2015-09-27 20:33:26
引用回帖:
8楼: Originally posted by 天灵之魂 at 2015-09-22 13:30:26
已经画了，是这样子的吗？然后我能从图中看出哪些东西呢？我对什么导带，价带之类的实在看不懂，看了好多资料了。如何看是金属半导体之类的呢？我上面那个回复还有一幅图，可以帮我看一下分析一下吗？

...

首先，横坐标是高对称点，说简单点就是因为我们在计算能带的时候一般是沿着晶格布里渊区（可以简单的认为是倒格空间）一定的方向进行的计算，而能带在这些方向上一般是连续变化的，当变化到一些高对称点的时候就会出现一些极大值或者极小值，你在计算能带的过程中应该是设置过高对称点的，否则也不可能出来正确能带图
至于价带和导带主要是针对半导体分析的，金属的能带在费米能级处价带和导带是交错，因此没有太多分析的价值，一般可以认为半导体在费米能级以下的就是价带，上面的是导带，针对你这个能带图（假设计算没有问题的话）在1.0eV的地方应该算是一个掺杂能级（由杂质引起的）
我们通过看价带导带之间是不是有能带间隙就可以看出来是金属还是半导体，进而我们还可以算出这个带隙，分析这个半导体的电学性能，当然了通过能带我们还可以看出很多其他的性质，很多你都可以通过查阅文献看看人家的分析结果，不过我建议还是先搞清楚基本的东西比较好
赞一下(1人) 回复此楼
27楼2015-09-25 09:37:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

天灵之魂

银虫 (正式写手)
2楼2015-09-18 20:31:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天灵之魂

银虫 (正式写手)
有木有人呢？这图我有没有画错或者什么的？
赞一下 回复此楼
3楼2015-09-21 14:53:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lu_wei07

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
天灵之魂: 金币+8, ★★★很有帮助 2015-09-27 20:33:09
少年，能带图一般画费米能级附近就行了，画太多也没有意义，不要画这么多的范围，你试试话-3到3eV试试，否则你这样看哪能看出点什么啊。
赞一下 回复此楼
这只是一场游戏
4楼2015-09-22 07:07:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天灵之魂

银虫 (正式写手)
引用回帖:
4楼: Originally posted by lu_wei07 at 2015-09-22 07:07:25
少年，能带图一般画费米能级附近就行了，画太多也没有意义，不要画这么多的范围，你试试话-3到3eV试试，否则你这样看哪能看出点什么啊。

哦哦，谢谢谢谢。完全不懂，自己没弄过，课题组也没人弄这个的。自己想学，可是看的资料缺少实践性。我再画画，到时麻烦帮我看看，好吗？

发自小木虫Android客户端
赞一下 回复此楼
5楼2015-09-22 11:45:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天灵之魂

银虫 (正式写手)
引用回帖:
4楼: Originally posted by lu_wei07 at 2015-09-22 07:07:25
少年，能带图一般画费米能级附近就行了，画太多也没有意义，不要画这么多的范围，你试试话-3到3eV试试，否则你这样看哪能看出点什么啊。

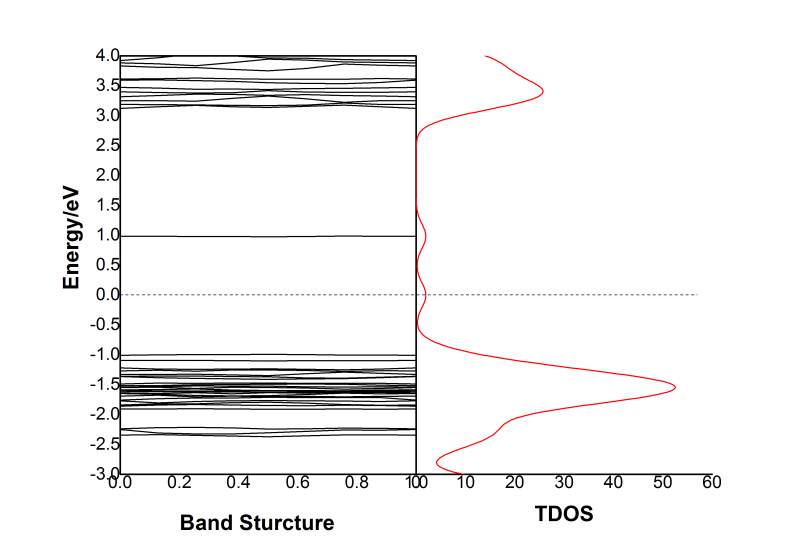

是这样吗？然后我要怎么看呢？要看哪些东西呢？
band structure图怎么看？-1
赞一下 回复此楼
7楼2015-09-22 13:24:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天灵之魂

银虫 (正式写手)
引用回帖:
6楼: Originally posted by g_wcai at 2015-09-22 11:49:50
1、纵轴范围小一点，根据你的图，先试一下（-3，+5）eV
2、一般的能带图横轴是高对称点！

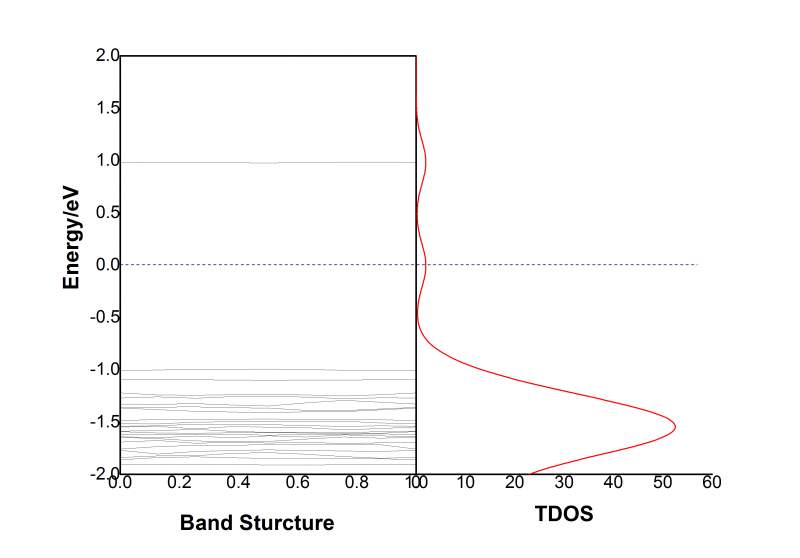

已经画了，是这样子的吗？然后我能从图中看出哪些东西呢？我对什么导带，价带之类的实在看不懂，看了好多资料了。如何看是金属半导体之类的呢？我上面那个回复还有一幅图，可以帮我看一下分析一下吗？
