[求助] ICEM画网格导入Fluent后部分part消失 已有5人参与

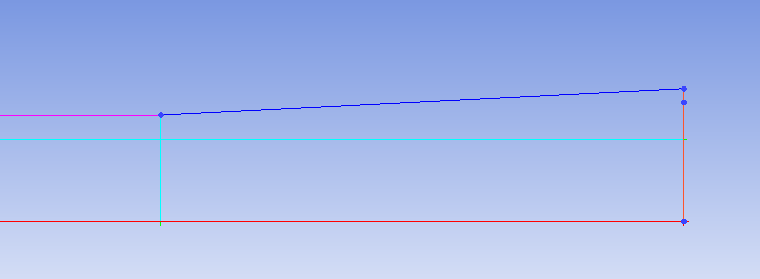

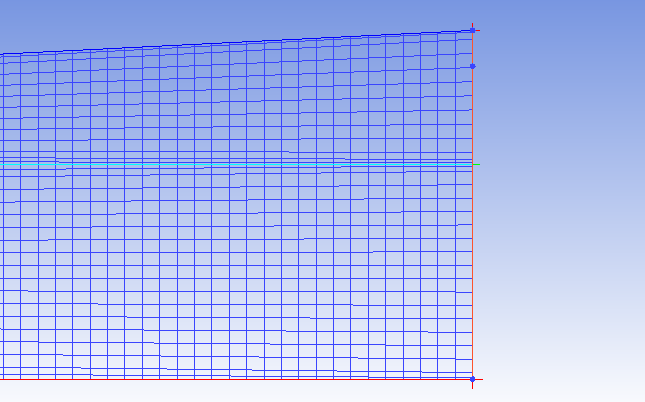

你好，我画的是2D网格，右边是一个压力出口，上下是wall。因为在燃烧前期出口处要先挡上一部分，所以把那条线打断，分别定义成OUT1，OUT2，但导入Fluent之后，out2消失了。
我怀疑是关联的问题。

ICEM画网格导入Fluent后部分part消失


ICEM画网格导入Fluent后部分part消失-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-09-17 20:07:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

XXXXFFFF

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
打断的edge分别和打断的curve关联

发自小木虫Android客户端
赞一下 回复此楼
2楼2015-09-17 20:27:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moons2

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
确实是关联问题，那个小边要关联好，不然会默认为一条边
赞一下(1人) 回复此楼
3楼2015-09-17 21:27:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jl112358

新虫 (初入文坛)
注意把边关联好. . .

发自小木虫Android客户端
赞一下 回复此楼
4楼2015-09-17 23:18:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kknB

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by XXXXFFFF at 2015-09-17 20:27:34
打断的edge分别和打断的curve关联

您好，还有两个问题：1.打断的edge由中间的那条edge打断的，分成的两段跟curve分成的两段长度不一样，直接关联也不行。2.如果在curve打断处再打断edge，重新关联的话，绘制的网格在打断处就不会这么工整了。我这个出口在燃烧开始后会将OUT1重新设置成压力出口，所以不想对以后有影响。谢谢您。
赞一下 回复此楼
5楼2015-09-18 08:38:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kknB

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by moons2 at 2015-09-17 21:27:32
确实是关联问题，那个小边要关联好，不然会默认为一条边

您好，还有两个问题：1.打断的edge由中间的那条edge打断的，分成的两段跟curve分成的两段长度不一样，直接关联也不行。2.如果在curve打断处再打断edge，重新关联的话，绘制的网格在打断处就不会这么工整了。我这个出口在燃烧开始后会将OUT1重新设置成压力出口，所以不想对以后有影响。谢谢您。
赞一下 回复此楼
6楼2015-09-18 08:39:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

XXXXFFFF

新虫 (小有名气)

【答案】应助回帖

引用回帖:
6楼: Originally posted by kknB at 2015-09-18 08:39:42
您好，还有两个问题：1.打断的edge由中间的那条edge打断的，分成的两段跟curve分成的两段长度不一样，直接关联也不行。2.如果在curve打断处再打断edge，重新关联的话，绘制的网格在打断处就不会这么工整了。我这个 ...

edge没有长短之说

发自小木虫Android客户端
赞一下 回复此楼
7楼2015-09-18 09:45:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

safinze

铁杆木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
Curve也需要打断，然后和edge关联

发自小木虫IOS客户端
赞一下 回复此楼
8楼2015-09-19 08:21:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
分开定义两个part，在fluent里面就不会消失了
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
9楼2015-09-19 09:07:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenwenbang

新虫 (初入文坛)

【答案】应助回帖

楼主问题解决了吗。我也遇到这样的问题求解答
赞一下 回复此楼
10楼2017-05-15 18:54:11
