[求助] 石墨烯超级电容器的测试问题，帮忙的请进 已有2人参与

制备的水系石墨烯超级电容器，测试电池稳定性，分别测试0.1C,0.2C,0.5C,0.8C 1C 0.2C  0.5C测试，为什么会出现这种情况

[过程名称]
    过程名称：电容器测定方法1    简要说明：不同充放电速率测试

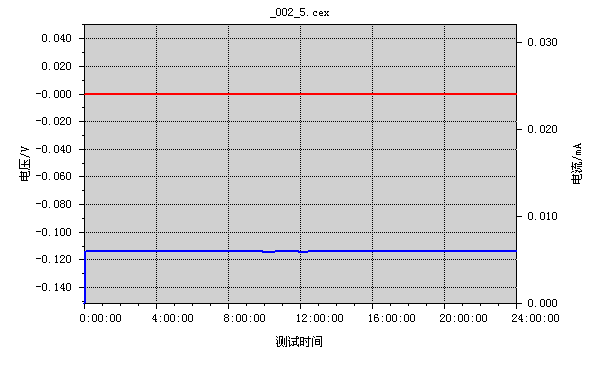

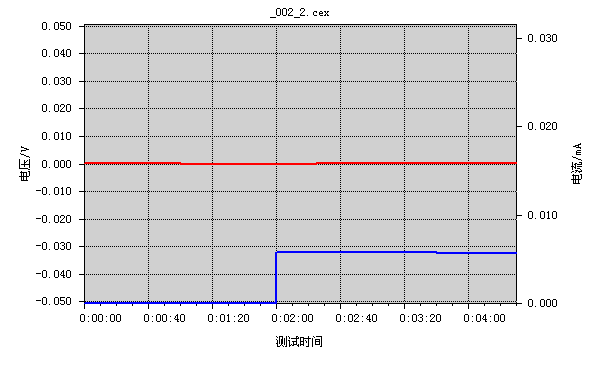

下图分别为  2 3 5通道按照测试方法1
[主参数设置]
    步号  变量操作   工作模式            结束条件1                (并且)条件2              GOTO       记录条件
    1     N1=0       静置                步骤时间 ≧ 02:00        \                        下一步     01:00
    2     N1+1       恒流充电: 0.006 mA  电压 ≧ 1 V              \                        下一步     00:50
    3     \          静置                步骤时间 ≧ 01:00        \                        下一步     00:50
    4     \          恒流放电: 0.006 mA  电压 ≦ 0 V              \                        下一步     00:50
    5     \          静置                步骤时间 ≧ 01:00        \                        下一步     00:50
    6     \          <如果>              N1 ≦ 4                  \                        2          \
    7     N1=0       <如果>              \                        \                        下一步     \
    8     N1+1       恒流充电: 0.012 mA  电压 ≧ 1 V              \                        下一步     00:50
    9     \          静置                步骤时间 ≧ 01:00        \                        下一步     00:50
    10    \          恒流放电: 0.012 mA  电压 ≦ 0 V              \                        下一步     00:50
    11    \          静置                步骤时间 ≧ 01:00        \                        下一步     00:50
    12    \          <如果>              N1 ≦ 4                  \                        8          \
    13    N1=0       <如果>              \                        \                        下一步     \
    14    N1+1       恒流充电: 0.031 mA  电压 ≧ 1 V              \                        下一步     00:50
    15    \          静置                步骤时间 ≧ 01:00        \                        下一步     00:50
    16    \          恒流放电: 0.031 mA  电压 ≦ 0 V              \                        下一步     00:50
    17    \          静置                步骤时间 ≧ 01:00        \                        下一步     00:50
    18    \          <如果>              N1 ≦ 4                  \                        14         \
    19    N1=0       <如果>              \                        \                        下一步     \
    20    N1+1       恒流充电: 0.05 mA   电压 ≧ 1 V              \                        下一步     00:50
    21    \          静置                步骤时间 ≧ 01:00        \                        下一步     00:50
    22    \          恒流放电: 0.05 mA   电压 ≦ 0 V              \                        下一步     00:50
    23    \          静置                步骤时间 ≧ 01:00        \                        下一步     00:50
    24    \          <如果>              N1 ≦ 4                  \                        20         \
    25    N1=0       <如果>              \                        \                        下一步     \
    26    N1+1       恒流充电: 0.062 mA  电压 ≧ 1 V              \                        下一步     00:50
    27    \          静置                步骤时间 ≧ 01:00        \                        下一步     00:50
    28    \          恒流放电: 0.062 mA  电压 ≦ 0 V              \                        下一步     00:50
    29    \          静置                步骤时间 ≧ 01:00        \                        下一步     00:50
    30    \          <如果>              N1 ≦ 99                 \                        26         \
    31    N1=0       <如果>              \                        \                        下一步     \
    32    N1+1       恒流充电: 0.012 mA  电压 ≧ 1 V              \                        下一步     00:50
    33    \          静置                步骤时间 ≧ 01:00        \                        下一步     00:50
    34    \          恒流放电: 0.012 mA  电压 ≦ 0 V              \                        下一步     00:50
    35    \          静置                步骤时间 ≧ 01:00        \                        下一步     00:50
    36    \          <如果>              N1 ≦ 4                  \                        32         \
    37    N1=0       <如果>              \                        \                        下一步     \
    38    N1+1       恒流充电: 0.006 mA  电压 ≧ 1 V              \                        下一步     00:50
    39    \          静置                步骤时间 ≧ 01:00        \                        下一步     00:50
    40    \          恒流放电: 0.006 mA  电压 ≦ 0 V              \                        下一步     00:50
    41    \          静置                步骤时间 ≧ 01:00        \                        下一步     00:50
    42    \          <如果>              N1 ≦ 4                  \                        38         \
    \     \          <或者/否则>         \                        \                        停止√     \

石墨烯超级电容器的测试问题，帮忙的请进


石墨烯超级电容器的测试问题，帮忙的请进-1


石墨烯超级电容器的测试问题，帮忙的请进-2
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2015-09-17 16:09:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

highlight98

木虫 (职业作家)

【答案】应助回帖

你们做的怎么样了，我做产业化，求合作
赞一下(1人) 回复此楼
2楼2015-10-03 07:56:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

叮咚123

铁虫 (小有名气)
你这没装好，断路吧

发自小木虫Android客户端
赞一下 回复此楼
3楼2015-10-03 10:29:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

crazylithi

铁杆木虫 (知名作家)

【答案】应助回帖

★ ★
hai的女儿: 金币+1, ★★★很有帮助 2015-10-19 21:21:17
hai的女儿: 金币+1, ★★★很有帮助 2015-10-19 22:02:10
不会吧。短路了，你还不知道？
赞一下(1人) 回复此楼
4楼2015-10-03 22:30:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hai的女儿

新虫 (小有名气)
引用回帖:
4楼: Originally posted by crazylithi at 2015-10-03 22:30:54
不会吧。短路了，你还不知道？

短路了怎么办
回复此楼
5楼2015-10-19 21:15:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小哈sweet

新虫 (小有名气)
用什么仪器测试的？

发自小木虫IOS客户端
赞一下 回复此楼
6楼2015-11-21 13:36:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小哈sweet

新虫 (小有名气)
用什么仪器测试的？

发自小木虫IOS客户端
赞一下(1人) 回复此楼
7楼2015-11-21 13:36:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hai的女儿

新虫 (小有名气)
引用回帖:
6楼: Originally posted by 小哈sweet at 2015-11-21 13:36:33
用什么仪器测试的？

蓝电充放电测试系统

发自小木虫Android客户端
赞一下 回复此楼
8楼2015-11-24 07:45:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
