小木虫论坛-学术科研互动平台 » 计算模拟区 » 计算模拟 » ICEM CFD的边界生成在Fluent中无法显示的问题
121/2返回列表12下一页
查看: 2291  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

dongning15

木虫 (正式写手)

[求助] ICEM CFD的边界生成在Fluent中无法显示的问题 已有2人参与

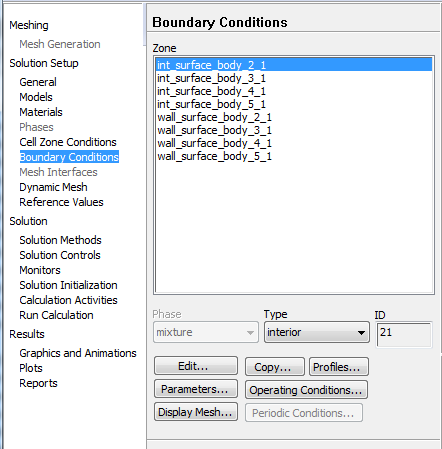

第一张图是Fluent显示的边界，第二张图是我用ICEM CFD生成的边界，然后导入到Fluent里面的（第一张图），为什么没有同步显示啊？我是初学者，7个金币是我的全部家当，求各位大神帮帮忙

ICEM CFD的边界生成在Fluent中无法显示的问题


ICEM CFD的边界生成在Fluent中无法显示的问题-1

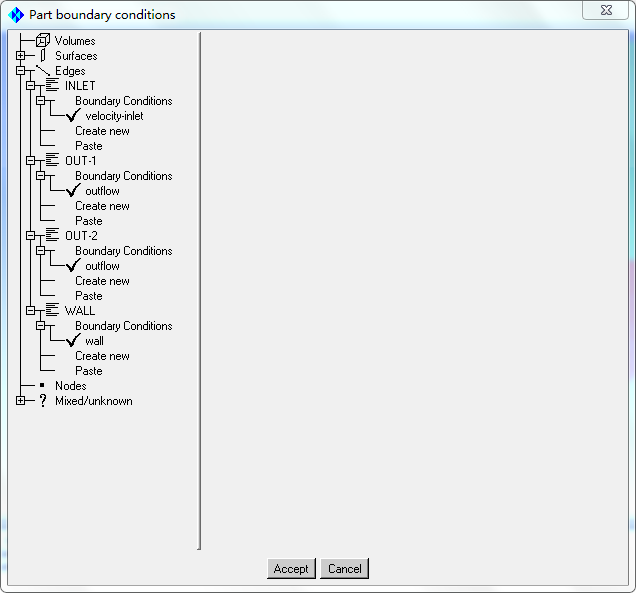

ICEM CFD边界条件设置.PNG
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-09-16 01:02:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fengchen-liu

银虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
dongning15: 金币+4 2015-09-17 12:41:59
这个问题说明对软件理解不透彻，在CFd中要把边界放在不同part中然后再进行边界确定，看到他们变成不同颜色，倒入fluent才能成功
。

发自小木虫IOS客户端
赞一下 回复此楼
2楼2015-09-16 08:41:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dongning15

木虫 (正式写手)
引用回帖:
2楼: Originally posted by fengchen-liu at 2015-09-16 08:41:51
这个问题说明对软件理解不透彻，在CFd中要把边界放在不同part中然后再进行边界确定，看到他们变成不同颜色，倒入fluent才能成功
。

这个我看到是不同的颜色，后来又做了一个例子，按你说的先建立Part，然后倒入，还是不行
赞一下 回复此楼
3楼2015-09-16 12:57:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

minghuajun

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
dongning15: 金币+3 2015-09-17 12:42:31
要建立part和网格的对应

发自小木虫Android客户端
赞一下 回复此楼
4楼2015-09-16 13:18:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dongning15

木虫 (正式写手)
引用回帖:
4楼: Originally posted by minghuajun at 2015-09-16 13:18:13
要建立part和网格的对应

可不可以说得更详细一点，最好是有例子，因为初学，难免问题多多
赞一下 回复此楼
5楼2015-09-16 14:53:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fengchen-liu

银虫 (初入文坛)
内容已删除
回复此楼
6楼2015-09-18 14:26:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dongning15

木虫 (正式写手)
引用回帖:
6楼: Originally posted by fengchen-liu at 2015-09-18 14:26:44
先建立几何模型，然后定义part，个人建议是不要怕麻烦，多定义part没有坏处，可以帮助你对软件的理解，然后再划分网格，这样才能够完成基础工作，所有的类型在ice m中都可以定义为wall倒入fluent在进行编辑改正就好 ...

谢谢，我找到了自己的错误，在ICEM中要把网格和Fluent模型匹配好，之前没注意到
赞一下 回复此楼
7楼2015-09-20 14:59:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

4147G

新虫 (著名写手)

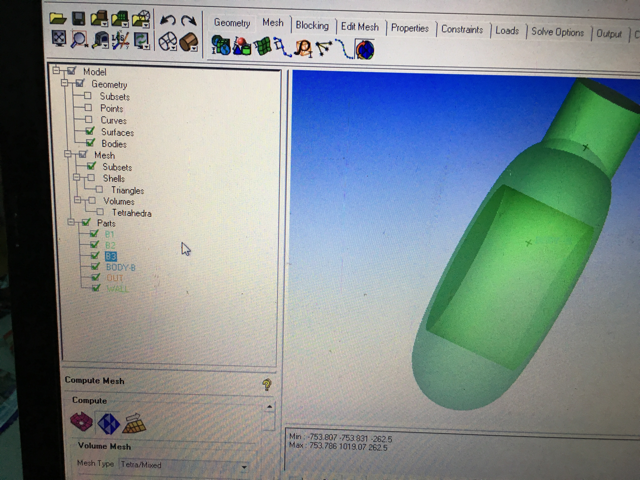

ICEM CFD的边界生成在Fluent中无法显示的问题-2

发自小木虫IOS客户端
赞一下 回复此楼
8楼2016-11-27 22:10:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

4147G

新虫 (著名写手)
我的也是，楼主怎么弄好的呢，

发自小木虫IOS客户端
赞一下 回复此楼
9楼2016-11-27 22:10:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wang2qing3

新虫 (初入文坛)
楼主怎么做好的？怎么匹配？

发自小木虫IOS客户端
赞一下 回复此楼
10楼2017-01-07 19:43:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
