[求助] 拉伸数据处理 已有3人参与

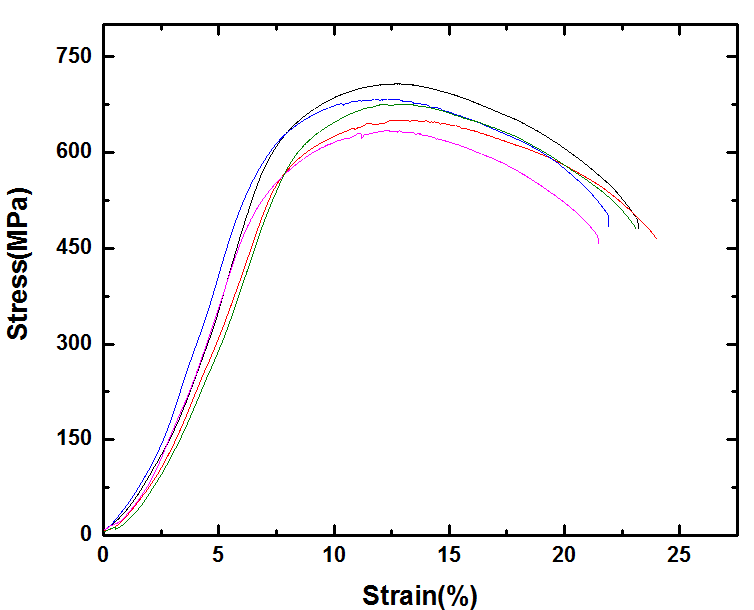

高温拉伸时没有用引伸计得到如图的数据拉伸数据处理

如何处理可以得到类似于装引伸计的数据,前面有明显的线性弹性阶段的数据呢?如图拉伸数据处理-1
回复此楼

» 猜你喜欢

helpeachother
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

gsinchina

新虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
引用回帖:
5楼: Originally posted by li0421 at 2015-09-15 19:24:45
是的,有办法转化为第二幅这样的吗...

没有办法。
我给你讲讲为什么:
第一幅图中得到的应力应变曲线中,应变包含了:1.试样标距段的弹性+塑性变形,2.试样非标距段的弹性+塑性变形,3.机器夹头的弹性变形。
不用应变规,你没办法把2,3从曲线里区分开来。

其实你就把第一幅图放上去也是可以的。期刊论文里很多人直接放上去的,没关系。

» 本帖已获得的红花(最新10朵)

6楼2015-09-16 23:51:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hs_77

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
li0421: 金币+20 2015-10-10 10:09:37
你这个是加载曲线不是应力应变曲线,你要分别对弹性形变段与塑性形变段做切线,就能得到屈服强度;延伸率分为两种,最大力时与断裂时,你用弹性形变的切线与X轴的交点以及最大力时与断裂时的点X坐标之间的距离就是对应延伸率。其他还有什么问题的话再交流
Jackofalltrades,Butspecialofnone.
8楼2015-09-18 09:57:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

oceanwlk

铁虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
分析不同条件下各条曲线的区别呗,你这图中曲线的区别还是很大的。用理论来解释之。
2楼2015-09-15 10:53:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li0421

新虫 (小有名气)

引用回帖:
2楼: Originally posted by oceanwlk at 2015-09-15 10:53:11
分析不同条件下各条曲线的区别呗,你这图中曲线的区别还是很大的。用理论来解释之。

大神,因为计算需要需要转化,大神有没有好办法
helpeachother
3楼2015-09-15 11:15:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maojake

木虫 (正式写手)

没有引伸计,第一幅图的横坐标应该是位移相对数值,而不是你表的应变。

发自小木虫Android客户端
4楼2015-09-15 11:37:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li0421

新虫 (小有名气)

引用回帖:
4楼: Originally posted by maojake at 2015-09-15 11:37:23
没有引伸计,第一幅图的横坐标应该是位移相对数值,而不是你表的应变。

是的,有办法转化为第二幅这样的吗
helpeachother
5楼2015-09-15 19:24:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li0421

新虫 (小有名气)

引用回帖:
6楼: Originally posted by gsinchina at 2015-09-16 23:51:18
没有办法。
我给你讲讲为什么:
第一幅图中得到的应力应变曲线中,应变包含了:1.试样标距段的弹性+塑性变形,2.试样非标距段的弹性+塑性变形,3.机器夹头的弹性变形。
不用应变规,你没办法把2,3从曲线里区分开 ...

恩,您说的这些我都知道,因为涉及到一个临界应变不好确定,不然这样的图也够了,谢谢您了
helpeachother
7楼2015-09-17 09:21:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhenjinming

版主 (著名写手)

有回帖,不能删帖
9楼2016-04-18 22:52:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kakayifan

金虫 (正式写手)

送红花一朵
引用回帖:
6楼: Originally posted by gsinchina at 2015-09-16 23:51:18
没有办法。
我给你讲讲为什么:
第一幅图中得到的应力应变曲线中,应变包含了:1.试样标距段的弹性+塑性变形,2.试样非标距段的弹性+塑性变形,3.机器夹头的弹性变形。
不用应变规,你没办法把2,3从曲线里区分开 ...

学习了,谢谢!

发自小木虫IOS客户端
追着梦来到这儿...
10楼2016-04-26 16:10:31
