[求助] 网格该怎么画才能 既保证足够的精度，又能使收敛速度比较快？ 已有1人参与

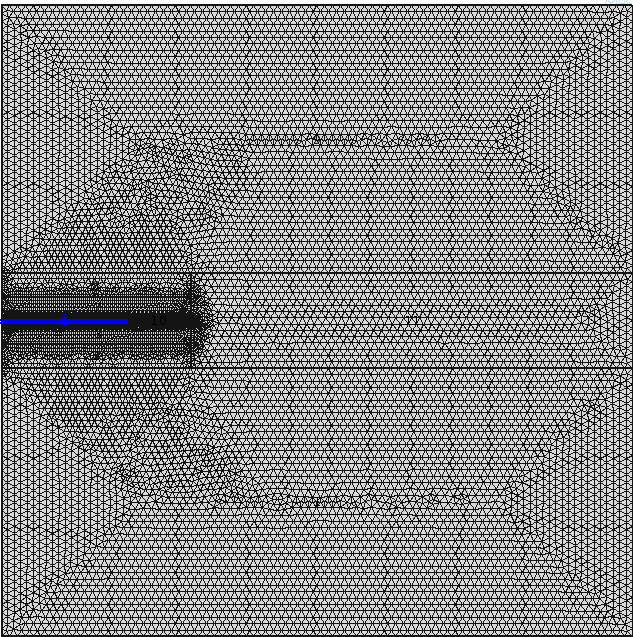

网格该怎么画才能 既保证足够的精度，又能使收敛速度比较快？ 图1

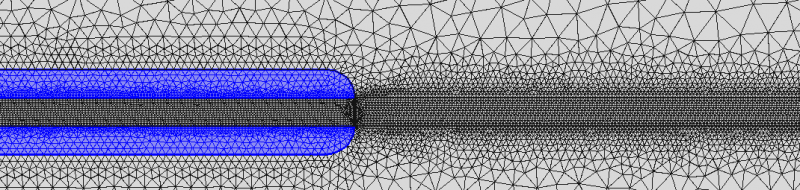

网格该怎么画才能 既保证足够的精度，又能使收敛速度比较快？-1 图2

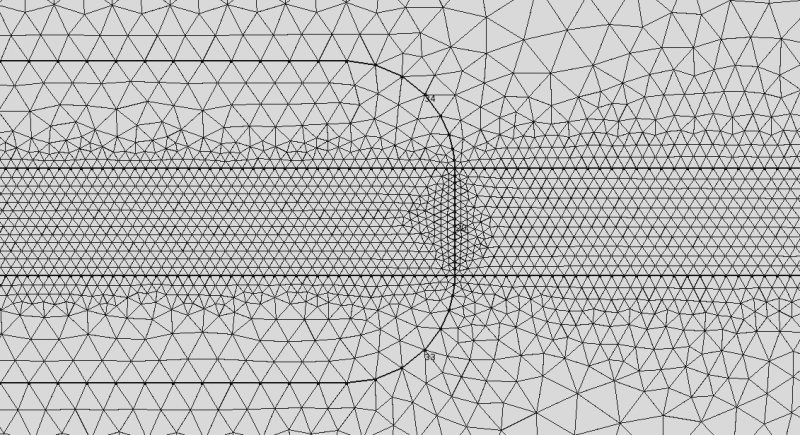

网格该怎么画才能 既保证足够的精度，又能使收敛速度比较快？-2 图3
用相场法模拟裂纹，裂纹内网格有一定导数要求，一般在15层以上吧。图2、图3中放大的是裂纹，比较宽的是初始裂纹，后面变窄的是设定的扩展路径（晶界面，做的界面裂纹，需要裂纹在晶界上扩展）。
做单晶裂纹的时候，裂纹比较宽，30-40nm，网格倒也比较好画，画出来5w左右，算几个小时也完了；做这界面裂纹网格就很难画，界面要比较窄，这里取的10nm，界面里网格也要有蛮多层才能保证精度，省来省去，网格还是画了7万7，这算下来竟然算了50多个小时。
就想有没有什么画网格的方法，既可以让精度得到保证，又可以让收敛速度比较快。
参数方面我会再调。但网格方面，还请指教一二！

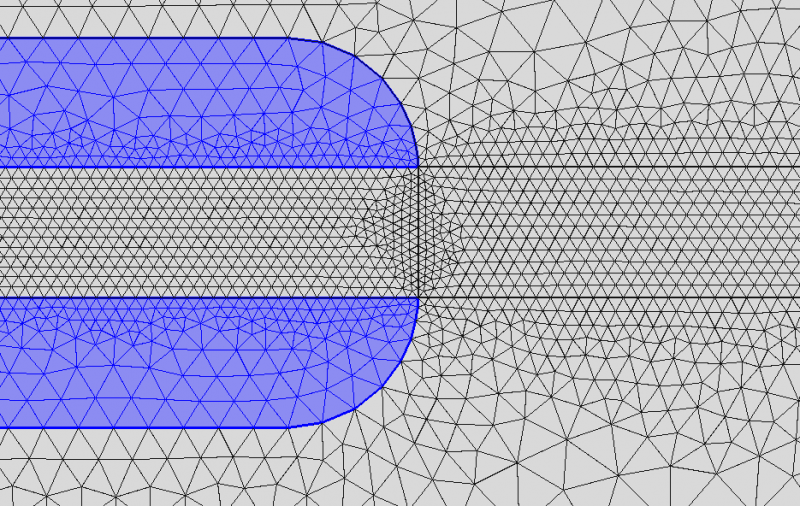

网格该怎么画才能 既保证足够的精度，又能使收敛速度比较快？-3

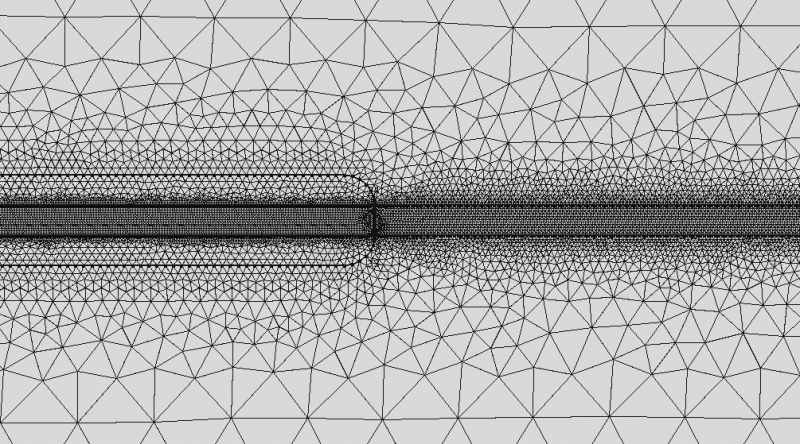

网格该怎么画才能 既保证足够的精度，又能使收敛速度比较快？-4
回复此楼

» 猜你喜欢
1楼 2015-09-14 11:32:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ahren

木虫 (正式写手)
你画的网格应该是非结构的吧，如果模型不是太复杂的话可以改为结构的，我也刚开始学，新手

发自小木虫Android客户端
赞一下 回复此楼
2楼2015-09-14 12:15:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaoyuanyu

铁杆木虫 (著名写手)

老虫
请问你用的什么软件。网格一般选择，在重点计算区进行网格细划，不重点处可进行网格粗划分。。。

发自小木虫Android客户端
赞一下(1人) 回复此楼
低调一点点
3楼2015-09-14 13:03:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lgt2311452

银虫 (小有名气)
网格是软件生成的吧，三维的网格你怎么画呀？不过你画的不错～

发自小木虫Android客户端
赞一下 回复此楼
4楼2015-09-14 13:34:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kuoiya

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
赞成3楼的观点，重要的区域及变化复杂的区域网格画细一些好，其余的地方网格没必要那么细
赞一下 回复此楼
5楼2015-09-14 18:02:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

慕波风

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by gaoyuanyu at 2015-09-14 13:03:22
请问你用的什么软件。网格一般选择，在重点计算区进行网格细划，不重点处可进行网格粗划分。。。

用comsol画的，一直也是秉承这个思路画的，裂纹及裂纹前端都画得比较细，其他地方都尽量粗了。
今天我又捯饬了一下，好像又算得快些了
赞一下(1人) 回复此楼
6楼2015-09-14 20:42:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

慕波风

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by Ahren at 2015-09-14 12:15:01
你画的网格应该是非结构的吧，如果模型不是太复杂的话可以改为结构的，我也刚开始学，新手

我用comsol画的。
结构化网格就是指四边形网格（二维）吧，以前用过，表示很淡疼，后来就没用过了。
赞一下(1人) 回复此楼
7楼2015-09-14 20:49:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ahren

木虫 (正式写手)
引用回帖:
7楼: Originally posted by 慕波风 at 2015-09-14 20:49:09
我用comsol画的。
结构化网格就是指四边形网格（二维）吧，以前用过，表示很淡疼，后来就没用过了。...

我在学icem，可能专业不同用的也不大一样，还有个人习惯

发自小木虫Android客户端
赞一下 回复此楼
8楼2015-09-14 22:18:13
