[求助] fluent 观察某一面流场

在fluent后处理过程中，由于计算域较大，而所关心的结果的区域较小，怎么建立一个面？

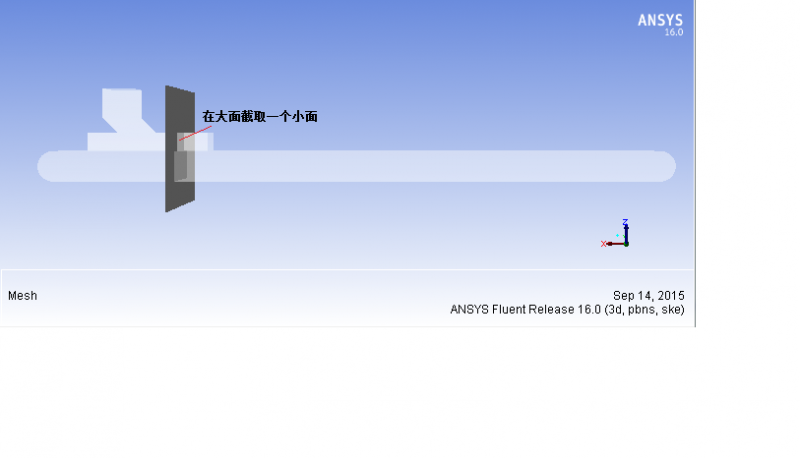

通过iso-surface和plane两种方式建立的面均为某一个方向的截面，但我想要的是在某一个方向截面中的一小部分，如图所示，图中灰色部分为x=5的截面，但我只要红色线指示的那一小部分。
fluent和tecplot两个软件的解决方法都可以，谢谢!

fluent 观察某一面流场
回复此楼

» 猜你喜欢
我思故我在
1楼 2015-09-14 10:32:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenxifanfan

铁杆木虫 (正式写手)
fluent中已解决，tecplot软件没有解决。
赞一下 回复此楼
我思故我在
2楼2015-09-14 10:50:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

piteqiu

铁杆木虫 (正式写手)
关注一下，楼主怎么截取的？
赞一下 回复此楼
无
3楼2015-09-14 11:09:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

常飞

新虫 (小有名气)
你可以试着建立点然后再建你所需要的面就好，可以试试看。
赞一下 回复此楼
4楼2015-09-14 15:03:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenxifanfan

铁杆木虫 (正式写手)
引用回帖:
3楼: Originally posted by piteqiu at 2015-09-14 11:09:27
关注一下，楼主怎么截取的？

建立plane，同时选中bounded就可以
赞一下 回复此楼
我思故我在
5楼2015-09-14 16:21:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenxifanfan

铁杆木虫 (正式写手)
引用回帖:
4楼: Originally posted by 常飞 at 2015-09-14 15:03:02
你可以试着建立点然后再建你所需要的面就好，可以试试看。

建立plane，同时选中bounded就可以，这种方法更简单，你说的好像行不通，建立点再建立面只在gambit中用过，fluent中没有尝试过。
赞一下 回复此楼
我思故我在
6楼2015-09-14 16:22:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
