[求助] ORR CV图帮忙分析一下。 已有1人参与

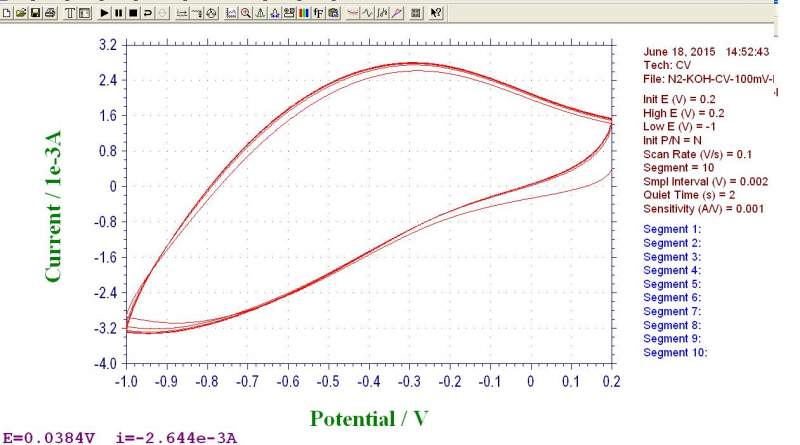

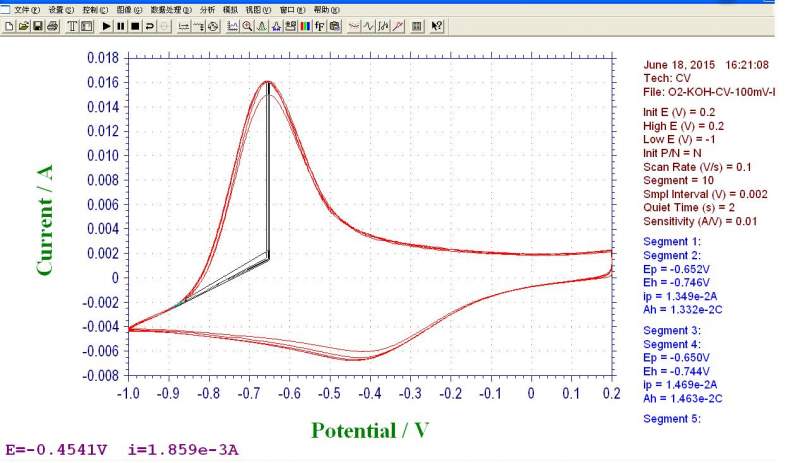

介质：0.1MKOH，参比电极：AgCl电极，参比：Pt片，活性材料为多孔氮掺杂碳，下边分别为氧气和氮气饱和状态下CV图，氧气饱和的CV图后半段涉及的应该是氧化反应吧，但那是什么物质参与的呢？会不会是电极本身？帮忙分析一下，最好能够建议一下后边的实验

ORR CV图帮忙分析一下。


ORR CV图帮忙分析一下。-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-09-13 17:39:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

waterbuffalo

金虫 (正式写手)
没人肯恢复一下
回复此楼
2楼2015-09-14 09:29:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

waterbuffalo

金虫 (正式写手)
3楼2015-09-14 16:12:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dshdwh

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
waterbuffalo: 金币+10, ★★★★★最佳答案, 感谢应助！ 2015-09-15 00:32:10
没弄明白上下两条线，哪个是氧化，哪个是还原？

从图看，在含氮的溶液中只有一个反应，在含氧的溶液中，有一对反应发生，两个峰位置相差90mv左右，面积差别大，应该是可逆性很低的反应。另外含氧的溶液中曲线电流比含氮溶液的电流大。

如果你想确定是电极参加了氧化，可以换个不参碳的电极试试
赞一下 回复此楼
4楼2015-09-14 19:58:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

waterbuffalo

金虫 (正式写手)
引用回帖:
4楼: Originally posted by dshdwh at 2015-09-14 19:58:40
没弄明白上下两条线，哪个是氧化，哪个是还原？

从图看，在含氮的溶液中只有一个反应，在含氧的溶液中，有一对反应发生，两个峰位置相差90mv左右，面积差别大，应该是可逆性很低的反应。另外含氧的溶液中曲线电流 ...

O2饱和的CV曲线下面的应该是O2还原峰，上面的应该是一个氧化峰但不能确定是什么，如果是材料本身，那么在N2饱和的情况下也能反应，H2O的氧化也不大对，一直没弄明白，这材料的CV做了几次了 结果都是这样。
含氧的溶液中曲线电流比含氮溶液的电流大这到是比较常见。
赞一下 回复此楼
5楼2015-09-15 00:26:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mystery666

新虫 (初入文坛)
你好，你现在知道了吗？我还是懵的，可以分析一下吗

发自小木虫Android客户端
赞一下 回复此楼
6楼2022-03-07 17:52:51
