[求助] Fluent计算Continuity残差曲线不收敛怎么回事？ 已有1人参与

模拟的是管道内的钝体流动，想先用fluent做出一个steady的profile作为计算的初始场

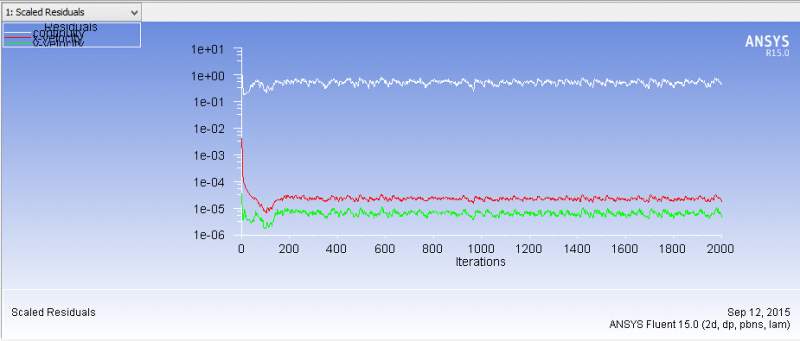

现在问题是xy方向都可以收敛到e-4，但是continuity残差曲线一直在0.4左右，无法收敛，已经计算到10000步了也不行

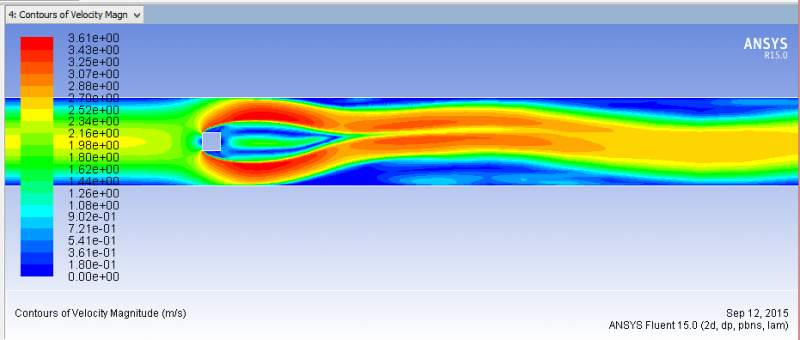

画出来的流场也不是对称形状的
入口velocity inlet，出口outflow，solution method选的是coupled
请教这个应该如何改进？多谢！
Fluent计算Continuity残差曲线不收敛怎么回事？
Fluent计算Continuity残差曲线不收敛怎么回事？-1
回复此楼

» 收录本帖的淘帖专辑推荐

模拟相关 资源整理

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-09-12 16:01:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhnorn

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
shshbly: 金币+5, ★★★很有帮助 2015-09-12 17:20:48
网格尺寸怎么样？质量呢。估计是网格质量不好，长宽比过大吧。

发自小木虫Android客户端
赞一下 回复此楼
2楼2015-09-12 16:56:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shshbly

金虫 (小有名气)
引用回帖:
2楼: Originally posted by zhnorn at 2015-09-12 16:56:28
网格尺寸怎么样？质量呢。估计是网格质量不好，长宽比过大吧。

谢谢，
网格质量在check的时候反馈是1，也就是很好

实际上，上游下游的channel区域是很长很长的，那边的网格长宽比是很离谱，没办法
但是在主要的钝体附近的计算区域，网格应该很合理。

还可能有其他原因吗？
赞一下 回复此楼
3楼2015-09-12 17:20:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhnorn

木虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by shshbly at 2015-09-12 17:20:22
谢谢，
网格质量在check的时候反馈是1，也就是很好

实际上，上游下游的channel区域是很长很长的，那边的网格长宽比是很离谱，没办法
但是在主要的钝体附近的计算区域，网格应该很合理。

还可能有其他原因吗 ...

continuity 是质量残差，具体是表示本次计算结果与上次计算结果的差别，如果别的条件收敛了，就差它。可以点report，打开里面FLUX选项，算出进口与出口的质量流量差，看它是否小于进口流量的1%.如果小于，可以判断它收敛。（网络搜索回答哦，你可以自己再调查一下）
赞一下(3人) 回复此楼
4楼2015-09-12 19:58:12
