小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 薄膜TEM制样问题求助
91/1返回列表
查看: 1679  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

xyjwan123

木虫 (小有名气)

[求助] 薄膜TEM制样问题求助 已有3人参与

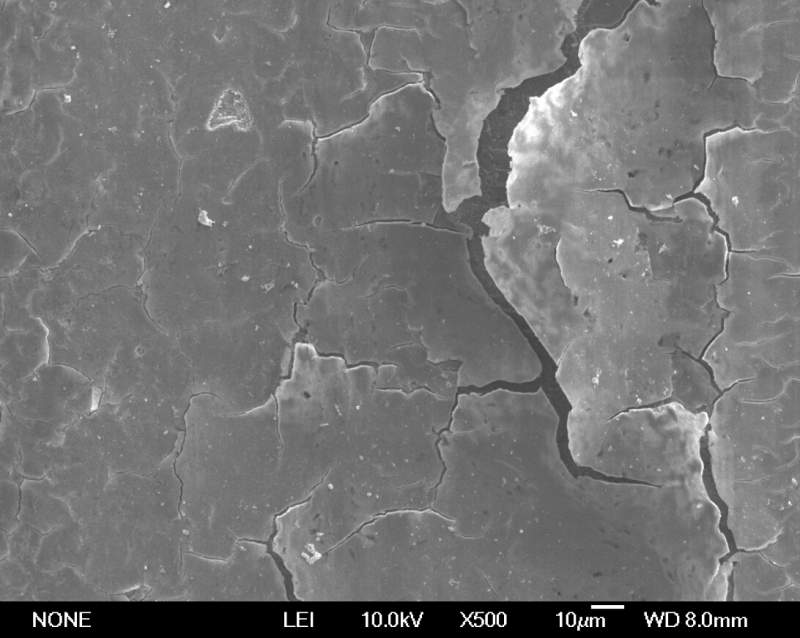

各位大侠，我想将图中表面薄膜做TEM，该如何制样比较好？在线求助。。

薄膜TEM制样问题求助
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-09-08 09:25:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
xyjwan123: 金币+5, ★★★很有帮助 2015-09-08 11:23:40
用刀子直接刮到銅网上，接着用吸耳球吹干净銅网，銅网上就会留下一些小碎片，足够TEM分析用。
赞一下 回复此楼
仰望星空脚踏实地
2楼2015-09-08 10:14:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
xyjwan123: 金币+5, ★★★很有帮助, 谢谢回复，我先试试。不过用刀子刮的话我怕会把基体也给刮下来，给分析造成不便，还有其他方法吗？这层膜用胶带可以粘下来，不过后续不知道怎么处理了，还望多指导。 2015-09-08 11:23:31
挂下来分散在易挥发溶剂滴在网上试试吧，不过话说你这个这样不一定能做的样子啊，6700F，10kV，LEI模式下衬度还这么强，可能说明厚度很大，透射效果可能不会太好，不过可以试试先
赞一下(2人) 回复此楼
3楼2015-09-08 10:50:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xyjwan123

木虫 (小有名气)
引用回帖:
3楼: Originally posted by gxytju2008 at 2015-09-08 10:50:00
挂下来分散在易挥发溶剂滴在网上试试吧，不过话说你这个这样不一定能做的样子啊，6700F，10kV，LEI模式下衬度还这么强，可能说明厚度很大，透射效果可能不会太好，不过可以试试先

谢谢回复，我先试试。不过用刀子刮的话我怕会把基体也给刮下来，给分析造成不便，还有其他方法吗？这层膜用胶带可以粘下来，不过后续不知道怎么处理了，还望多指导。
赞一下 回复此楼
4楼2015-09-08 11:23:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xyjwan123

木虫 (小有名气)
引用回帖:
2楼: Originally posted by avgon at 2015-09-08 10:14:29
用刀子直接刮到銅网上，接着用吸耳球吹干净銅网，銅网上就会留下一些小碎片，足够TEM分析用。

谢谢回复。想过用刀子，不过用刀子怕引入杂质，用透明胶带可以粘下来，如果这种方法可行的话，后续该如何处理？
赞一下 回复此楼
5楼2015-09-08 11:25:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

papaverme

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
xyjwan123: 金币+5, ★★★很有帮助 2015-09-08 11:44:38
引用回帖:
4楼: Originally posted by xyjwan123 at 2015-09-08 11:23:51
谢谢回复，我先试试。不过用刀子刮的话我怕会把基体也给刮下来，给分析造成不便，还有其他方法吗？这层膜用胶带可以粘下来，不过后续不知道怎么处理了，还望多指导。...

SEM看上去就已经有自然剥离的了，应该用不着用力刮，轻轻蹭几下，不至于刮下基底。
用胶带反而很可能污染样品，而且从胶带上剥下来比从你的基底上剥下来更困难吧。

如果担心刮下基底，可以考虑直接连基底一起放在乙醇里超声，然后滴在铜网上。

如果是不易刮下来的膜，倒是可以用PAA之类水溶性的胶干燥后剥下来再水漂。
赞一下 回复此楼
6楼2015-09-08 11:34:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

papaverme

铁杆木虫 (正式写手)

【答案】应助回帖

另外，如果是不均匀的膜，例如多层膜或者存在界面效应，上述剥离方法看到的都是垂直基板的视角，可能不能说明问题。或者膜厚太大，电子束不能有效穿透。那样的话，可能就要考虑包埋切片后观察截面了。
赞一下 回复此楼
7楼2015-09-08 11:38:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xyjwan123

木虫 (小有名气)
引用回帖:
6楼: Originally posted by papaverme at 2015-09-08 11:34:04
SEM看上去就已经有自然剥离的了，应该用不着用力刮，轻轻蹭几下，不至于刮下基底。
用胶带反而很可能污染样品，而且从胶带上剥下来比从你的基底上剥下来更困难吧。

如果担心刮下基底，可以考虑直接连基底一起放 ...

非常感谢，我试试看
赞一下 回复此楼
8楼2015-09-08 11:45:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

引用回帖:
4楼: Originally posted by xyjwan123 at 2015-09-08 11:23:51
谢谢回复，我先试试。不过用刀子刮的话我怕会把基体也给刮下来，给分析造成不便，还有其他方法吗？这层膜用胶带可以粘下来，不过后续不知道怎么处理了，还望多指导。...

不知道你是啥基底，不过一般都不会那么脆弱的，而且就算基地刮下来也和你样品型貌差很多很容易区分的，所以先试试吧

[ 发自小木虫客户端 ]
赞一下 回复此楼
9楼2015-09-08 11:50:04
