[求助] 请教一下大神这种图怎么画？ 已有5人参与

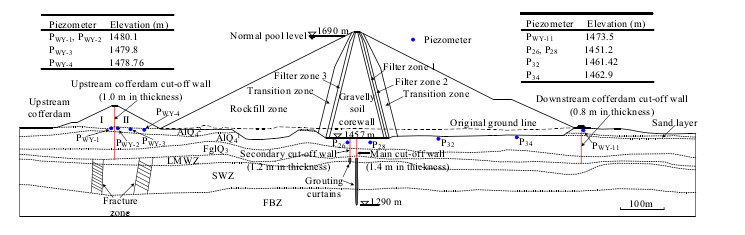

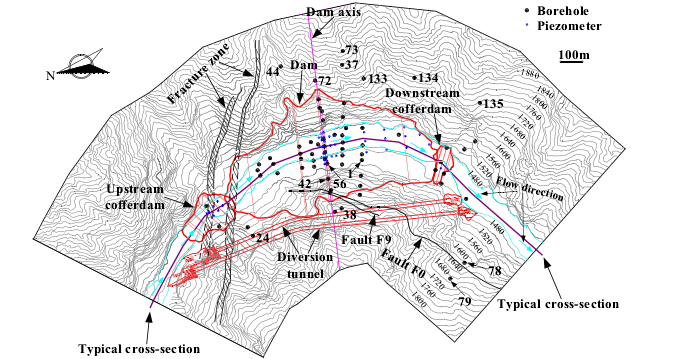

自己想发一篇文章，在看文献时看到这种图，不像是CAD画的，请教一下知道的大神这种图是用什么软件处理的？

请教一下大神这种图怎么画？


请教一下大神这种图怎么画？-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-09-06 15:26:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

月牙影枫

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个应该是国土、测绘用的测绘数据在对应软件里自动生成的，你如果用CAD画可能有点。。。。常见的MAP-gis就是根据卫星航拍图自动画出CAD图纸的建设区块，等高线也有这样类似的软件，但是叫什么就只能问研究这个方向的人了。
赞一下(2人) 回复此楼
10楼2015-09-07 09:03:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xmxiaoming

实习版主 (职业作家)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
agelesslong: 金币+3, ★有帮助 2015-09-07 11:27:11
这种图一般是用软件生成的CAD图
赞一下(1人) 回复此楼
2楼2015-09-06 15:35:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

agelesslong

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by xmxiaoming at 2015-09-06 15:35:50
这种图一般是用软件生成的CAD图

能说的详细一些吗？用的什么软件，具体步骤？
赞一下 回复此楼
3楼2015-09-06 15:37:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xmxiaoming

实习版主 (职业作家)
引用回帖:
3楼: Originally posted by agelesslong at 2015-09-06 15:37:27
能说的详细一些吗？用的什么软件，具体步骤？...

这个具体什么软件就不清楚了 但最终的图我敢说99%是CAD图
赞一下 回复此楼
4楼2015-09-06 15:45:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangjiaren11

至尊木虫 (职业作家)

研究生

优秀版主优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
我搜到的一款软件，一会发给你你看看，试试吧，下面这个图比较简单，上面那个是等高线出图，消息发给你
赞一下 回复此楼
自己选择的路，就要努力走完，但是不能走弯
5楼2015-09-06 16:07:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

agelesslong

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by wangjiaren11 at 2015-09-06 16:07:21
我搜到的一款软件，一会发给你你看看，试试吧，下面这个图比较简单，上面那个是等高线出图，消息发给你

我用用CAD转换成图片清晰度不够呀，EPS格式也转换了，都不如这张清楚。
赞一下 回复此楼
6楼2015-09-06 16:41:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xmxiaoming

实习版主 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
agelesslong: 金币+5, ★有帮助 2015-09-07 11:27:41
引用回帖:
6楼: Originally posted by agelesslong at 2015-09-06 16:41:21
我用用CAD转换成图片清晰度不够呀，EPS格式也转换了，都不如这张清楚。...

那看你怎么转了 清晰度是可以调的
赞一下 回复此楼
7楼2015-09-06 16:51:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

agelesslong

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by xmxiaoming at 2015-09-06 16:51:42
那看你怎么转了 清晰度是可以调的...

我转成EPS的格式，分辨率设置成600像素/英寸，最后保存为Tif格式，也不是很清楚。
赞一下 回复此楼
8楼2015-09-06 16:58:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xmxiaoming

实习版主 (职业作家)
引用回帖:
8楼: Originally posted by agelesslong at 2015-09-06 16:58:31
我转成EPS的格式，分辨率设置成600像素/英寸，最后保存为Tif格式，也不是很清楚。...

600像素一般够了呀 不低了
赞一下 回复此楼
9楼2015-09-06 17:19:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
