| 查看: 2009 | 回复: 5 | ||||
followgirl铜虫 (小有名气)
|
[求助]
TC4 奥氏体组织 马氏体组织 已有1人参与
|
|
各位前辈们好，钛合金TC4中的马氏体组织是如何定义的？这类合金中有没有奥氏体组织？对这两类组织的定义不是很清楚，还请前辈们指点。 从书上看到，钛合金在快速冷却过程中会发生马氏体型相变，即β-α‘或β-α“，马氏体是呈板条状或片状的。而奥氏体的定义：由等轴状的多边形晶粒组成，晶粒内有孪晶，晶体结构为面心立方结构。从奥氏体的定义出发的话，TC4中是不存在奥氏体组织的。那TC4种等轴状的α相属于什么组织类型？  |
回复此楼» 收录本帖的淘帖专辑推荐
 钛及钛合金专辑 |
» 猜你喜欢
什么时候开奖？
已经有4人回复
-
咱们一起用铁证分析2026国家社科基金中标与否
已经有27人回复
-
为什么余额宝的年化利率越来越低？主要原因有哪些？
已经有3人回复
-
2027广东省杰青
已经有9人回复
-
朋友圈看到的
已经有5人回复
-
欢迎发来filecode的Mz6后的代码验证其规律
已经有110人回复
-
明天放榜？
已经有5人回复
-
时间戳变了，能看出什么问题？
已经有11人回复
-
重要消息，中午系统在维护
已经有10人回复
-
投稿咨询
已经有6人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 关于钛合金TC4热处理问题求指导
已经有1人回复
- 大连理工材料轻骑兵的科研分享
已经有6人回复
- 用XRD怎么分析TC4钛合金的马氏体含量？
已经有6人回复
- 谢谢
已经有1人回复
zbhwel
专家顾问 (知名作家)
-
专家经验: +782 - MM-EPI: 7
- 应助: 1730 (讲师)
- 贵宾: 0.259
- 金币: 22982.1
- 散金: 1738
- 红花: 272
- 沙发: 22
- 帖子: 5203
- 在线: 1051小时
- 虫号: 2249580
- 注册: 2013-01-19
- 性别: GG
- 专业: 金属结构材料
- 管辖: 材料工程
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
followgirl: 金币+20, ★★★很有帮助 2015-09-09 11:43:28
感谢参与，应助指数 +1
followgirl: 金币+20, ★★★很有帮助 2015-09-09 11:43:28
|

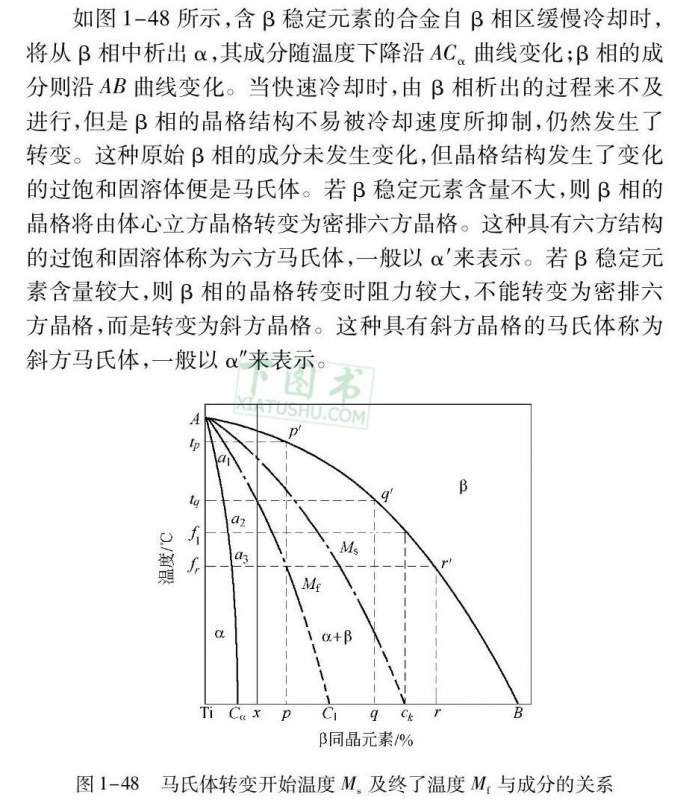

C4中没有奥氏体，等轴状的α相是密排六方结构； 钛合金中的马氏体与钢中的不一样，有点类似铝合金中的马氏体； 马氏体的定义见附录的图片，有详细的解释。 马氏体相变是一种无扩散相变，是晶体通过切变方式由一种晶体结构转变成另一种晶体结构，是由界面迁移控制的固态相变。在转变时β相中的原子做集体的、有规律的迁移，迁移距离较大时，形成α′，迁移距离较小时形成斜方α″相，也可以将α″相视为β相与α′相的中间相。从晶体结构来看，α″（斜方结构）相是β相（体心立方）和α′相（立方结构）的过渡相，从体心立方更容易切变为斜方结构；从冷却的角度来看，无论是α′相还是α″相，都是由高温下的β相转变而来的，一般的固溶处理都能达到这个温度。 当β稳定性元素含量不大时，则β相的晶格将由体心立方晶格转变为密排六方，形成α′相。若β稳定性元素含量较大时，则β相的晶格转变阻力较大，不能转变为密排六方晶格，而是转变为斜方晶格，形成α″相。  未命名.JPG |
2楼2015-09-09 09:33:27
followgirl
铜虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 85.8
- 散金: 1
- 帖子: 88
- 在线: 131.6小时
- 虫号: 2725250
- 注册: 2013-10-15
- 专业: 零件加工制造
3楼2015-09-09 11:45:43
zbhwel
专家顾问 (知名作家)
-
专家经验: +782 - MM-EPI: 7
- 应助: 1730 (讲师)
- 贵宾: 0.259
- 金币: 22982.1
- 散金: 1738
- 红花: 272
- 沙发: 22
- 帖子: 5203
- 在线: 1051小时
- 虫号: 2249580
- 注册: 2013-01-19
- 性别: GG
- 专业: 金属结构材料
- 管辖: 材料工程
4楼2015-09-09 12:27:25
5楼2016-09-19 19:35:06
zbhwel
专家顾问 (知名作家)
-
专家经验: +782 - MM-EPI: 7
- 应助: 1730 (讲师)
- 贵宾: 0.259
- 金币: 22982.1
- 散金: 1738
- 红花: 272
- 沙发: 22
- 帖子: 5203
- 在线: 1051小时
- 虫号: 2249580
- 注册: 2013-01-19
- 性别: GG
- 专业: 金属结构材料
- 管辖: 材料工程
6楼2016-09-20 05:34:58
