2012年上海世博演艺中心方案
|
|

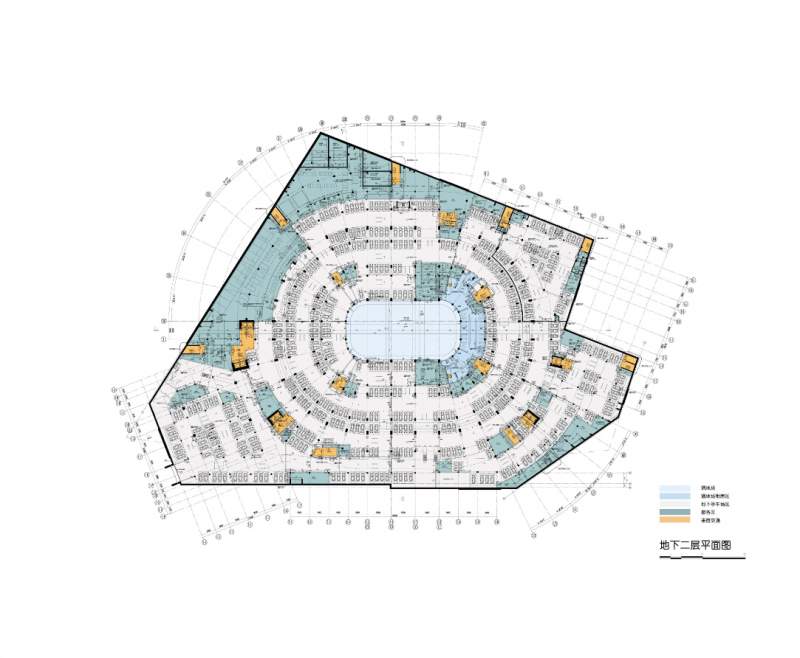

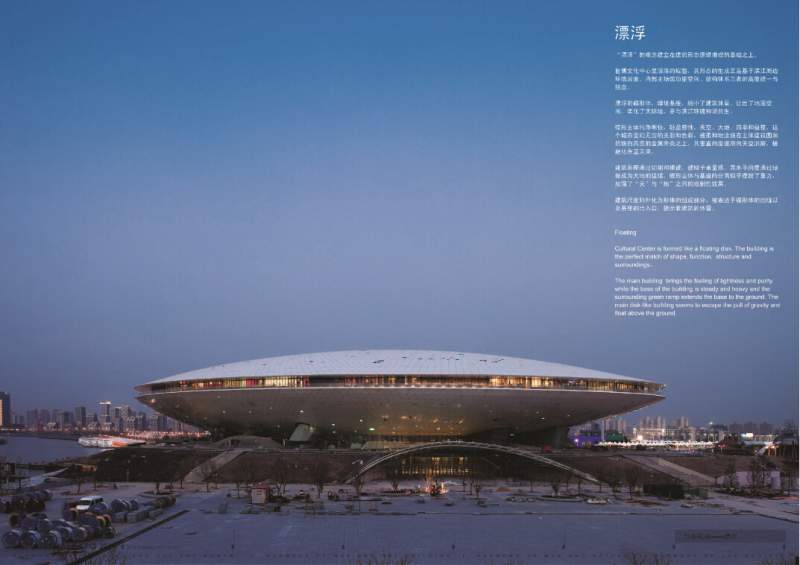

世博演艺中心位于“世博园”核心区，世博轴以东；西侧与庆典广场相连，并与世博中心相呼应；北临黄浦江，与世博浦西园区隔江相望。 演艺中心以多功能体育馆（演艺场所）以及相应的管理和配套设施为主体，总建筑面积约为1２万平方米，设计容纳观众人数为18000人，属甲级、大型体育馆。建筑形态似空中飞碟，平面投影呈圆三角形，平面尺寸为165m×205m，中央赛场和观众席布置呈长圆形。地下二层，裙房地上一层，主体结构地上六层，屋面最高处距离室外地面41.5米。地下室顶板作为上部结构的嵌固端。地下室不设缝，地面以上设抗震缝，将周边裙房与主体结构脱开，裙房中也设多道抗震缝使之形成几个较为规则的单体。抗震缝宽100mm。 地下室以上的结构体系主要由三部分组成： 1．碟形主体：主要由36榀悬臂长度不一的悬臂桁架及内部的斜框架和环向框架组成。 2．碟形屋面：空间桁架及大跨钢梁； 3．外围裙房：钢筋混凝土框架-剪力墙结构，基本柱网9m×10m，地上一层，层高6.5米。 项目于2008年12月30日开工并于2010年4月竣工。 （注：本方案仅供建筑学人士参考学习，请勿用于商业用途。） 以下为本方案部分截图，全部内容请自行下载压缩分卷。  01.jpg  02.jpg  03.jpg  04.jpg |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 上海世博演艺中心方案文本.zip.001
- 附件 2 : 上海世博演艺中心方案文本.zip.002
2015-09-03 15:14:18, 50 M
2015-09-03 15:14:50, 12.23 M
