应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 请教形同夹心的金相组织成因分析
71/1返回列表
查看: 849  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

fireworlds

新虫 (初入文坛)

[交流] 请教形同夹心的金相组织成因分析 已有2人参与

请教形同夹心的金相组织成因分析

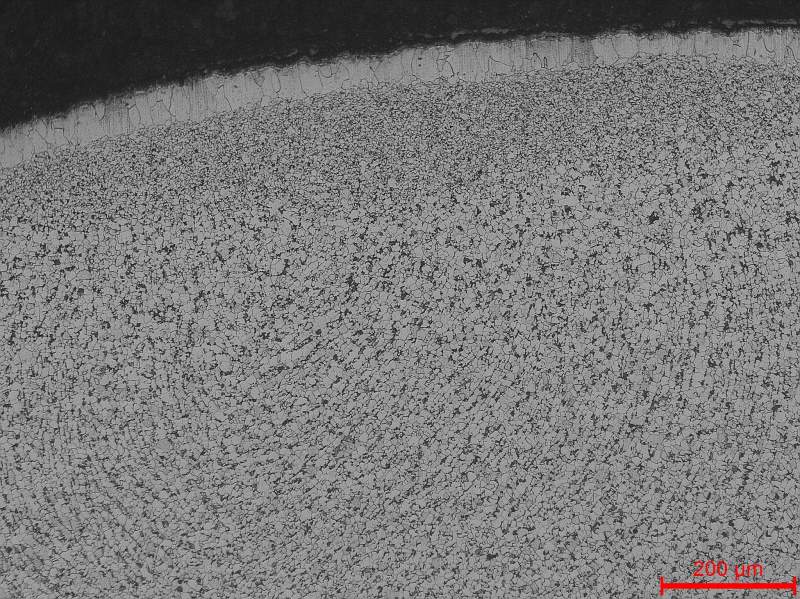

如上图所示，该钢种成分如下：
[C]0.07、        [S]0.004、        [P]0.017、        [Mn]1.57、        [Si]0.9
吐丝温度约870。

不知为何会形这种差异很大的组织：外层粗大（晶粒度评级5级）F；基体中的F+P（晶粒度评级10.5~11级），又分2层，夹心层相当细小，最里层才算是较正常的10级晶粒。

按照正常的冷却方式，即使不均匀，也应该是相差不大的组织，而不是形成这种夹心状的组织。
我现在的唯一猜测是存在成分偏析。不知其他是何原因造成？
回复此楼

» 猜你喜欢
1楼 2015-09-02 16:23:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
最外层应该是脱碳层；
夹心层可能源于原始组织的不均匀，或与你的入料时坯料中以存在组织差别；也可能是与入料时几何外观有关造成的应力各向异性差异大
赞一下 回复此楼
每天一小步也有新高度
2楼2015-09-03 09:06:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张露瀚

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
如果吐丝嘴外面温度不低于750，并且使其在24小时慢速降到100度，这种工艺下你再看截面图，一定是绝大多数是相同的，你这个图代表你吐丝口外温度低，材料降温速度快所选成的。

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2015-09-03 21:10:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fireworlds

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by comma at 2015-09-03 09:06:46
最外层应该是脱碳层；
夹心层可能源于原始组织的不均匀，或与你的入料时坯料中以存在组织差别；也可能是与入料时几何外观有关造成的应力各向异性差异大

按照一般情况，低碳钢甚少会出现脱碳问题。

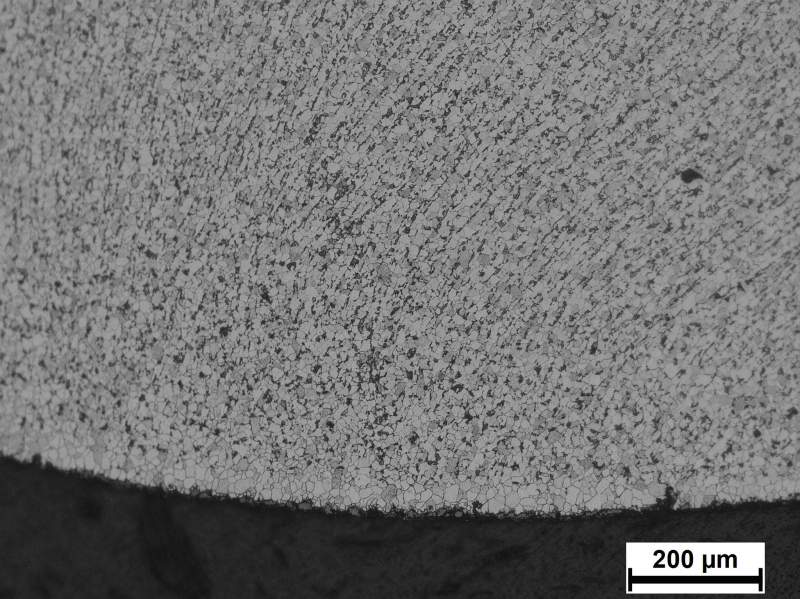

即使是由于脱碳，正常脱碳应该是这样的情况。
请教形同夹心的金相组织成因分析-1
赞一下 回复此楼
4楼2015-09-06 16:44:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fireworlds

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 张露瀚 at 2015-09-03 21:10:25
如果吐丝嘴外面温度不低于750，并且使其在24小时慢速降到100度，这种工艺下你再看截面图，一定是绝大多数是相同的，你这个图代表你吐丝口外温度低，材料降温速度快所选成的。
...

这个可能性大一点。
这个材料是Φ5.5mm的高速线材盘条，吐丝后的冷却速度是比较快。
赞一下 回复此楼
5楼2015-09-06 16:50:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张露瀚

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by fireworlds at 2015-09-06 16:50:30
这个可能性大一点。
这个材料是Φ5.5mm的高速线材盘条，吐丝后的冷却速度是比较快。...

如果你再看直径10毫米或更粗的，你会发现直径越粗材料的均匀度越好，那是因为材料越粗其本身含热能力越强，相对冷却速度越慢，所以其组织一均匀性会更好。

[ 发自小木虫客户端 ]
赞一下 回复此楼
6楼2015-09-06 20:08:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fireworlds

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 张露瀚 at 2015-09-06 20:08:08
如果你再看直径10毫米或更粗的，你会发现直径越粗材料的均匀度越好，那是因为材料越粗其本身含热能力越强，相对冷却速度越慢，所以其组织一均匀性会更好。
...

是这样的。
实际中是这种现象。
赞一下 回复此楼
7楼2015-09-07 16:19:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 fireworlds 的主题更新
71/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 306求调剂 +9 chuanzhu川烛 2026-03-18 9/450 2026-03-23 13:17 by luoyongfeng
[考研] 材料与化工考研调剂 +3 孅華 2026-03-22 3/150 2026-03-23 11:20 by barlinike
[考研] 求调剂材料学硕080500，总分289分 5+3 @taotao 2026-03-19 21/1050 2026-03-23 10:17 by 冠c哥
[考研] 293求调剂 +3 涛涛Wjt 2026-03-22 5/250 2026-03-22 22:21 by jiangpengfei
[考研] 0854电子信息求调剂 +3 α____ 2026-03-22 3/150 2026-03-22 21:28 by zhq0425
[考研] 310求调剂 +4 baibai1314 2026-03-16 4/200 2026-03-22 20:19 by edmund7
[考研] 354求调剂 +7 Tyoumou 2026-03-18 10/500 2026-03-22 11:11 by 人来盛
[考研] 初试 317 +7 半拉月丙 2026-03-20 7/350 2026-03-21 22:26 by peike
[考研] 求调剂 +4 要好好无聊 2026-03-21 4/200 2026-03-21 18:57 by 学员8dgXkO
[考研] 311求调剂 +3 勇敢的小吴 2026-03-20 3/150 2026-03-21 17:40 by ColorlessPI
[考研] 299求调剂 +4 某某某某位 2026-03-21 4/200 2026-03-21 16:30 by barlinike
[考研] 22 350 本科985求调剂，求老登收留 +3 李轶男003 2026-03-20 3/150 2026-03-21 13:28 by 搏击518
[考研] 南昌大学材料专硕311分求调剂 +6 77chaselx 2026-03-20 6/300 2026-03-21 07:24 by JourneyLucky
[考研] 一志愿天津大学化学工艺专业（081702）315分求调剂 +12 yangfz 2026-03-17 12/600 2026-03-21 03:30 by JourneyLucky
[考研] 求调剂 +3 Ma_xt 2026-03-17 3/150 2026-03-21 02:05 by JourneyLucky
[考研] 296求调剂 +6 www_q 2026-03-18 10/500 2026-03-20 23:56 by JourneyLucky
[考研] 317求调剂 +5 申子申申 2026-03-19 9/450 2026-03-20 22:26 by JourneyLucky
[考研] 085410人工智能专硕317求调剂（0854都可以） +4 xbxudjdn 2026-03-18 4/200 2026-03-20 09:07 by 不168
[论文投稿] 申请回稿延期一个月，编辑同意了。但系统上的时间没变，给编辑又写邮件了，没回复 10+3 wangf9518 2026-03-17 4/200 2026-03-19 23:55 by babero
[考研] 【同济软件】软件（085405）考研求调剂 +3 2026eternal 2026-03-18 3/150 2026-03-18 19:09 by 搏击518
信息提示
关闭
请填处理意见
关闭
