[求助]
ansys瞬态热分析求解有问题 已有1人参与
|
|

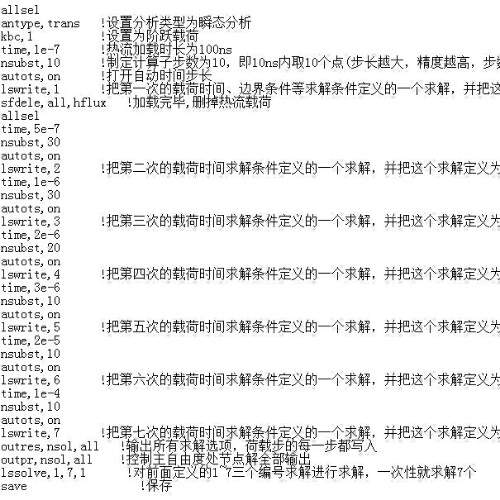

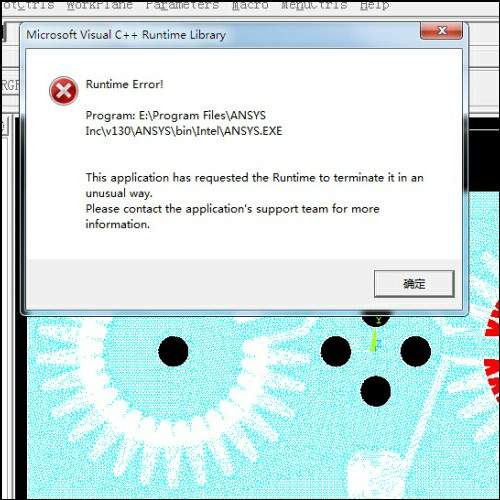

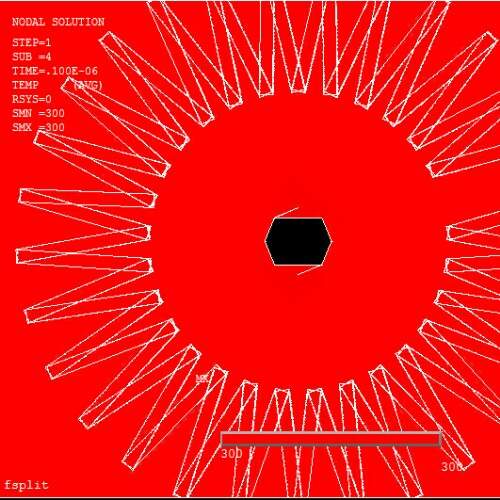

各位虫友好！热电堆的模型已经建好，现在把热流加载在热结点上，遇到一些问题，望各位不吝赐教： 1、网格划分较密时，求解过程非常漫长，而且出现暂存空间不足的警告，把程序虚拟空间开到最大1100M，database设为64M（电脑32位，运行内存2G），出现新的错误，提示运行时间错误（图1）； 2、由于结构对称，简化模型进行温度分析，只在一个圆上进行热流加载，加载以后去掉热流，求解过程分7步进行，出现的问题是，求解以后并没有温度变化，初始温度300K，后处理显示温度云图如图2； 希望做过类似的朋友可以指点一下，多谢！    发自小木虫Android客户端 |
回复此楼» 猜你喜欢
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有5人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有6人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有6人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有4人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有5人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有7人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有5人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有8人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有5人回复
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
2楼2015-09-03 17:48:06
|
换过了，还是一样的结果，尝试简化模型，粗化网格，更改求解时间，但是结果仍然是这样。应该不是软件的问题，因为之前做的热电偶可以正常运行，很有可能是程序的问题，热流加载函数也有可能存在问题，多谢指导！ 发自小木虫Android客户端 |
3楼2015-09-08 09:43:58
