[求助]
利用空间两个点建立一个空心圆柱体出问题了
|
|

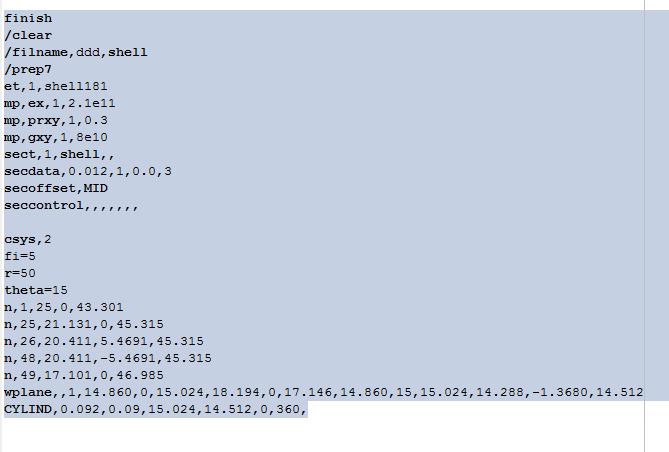

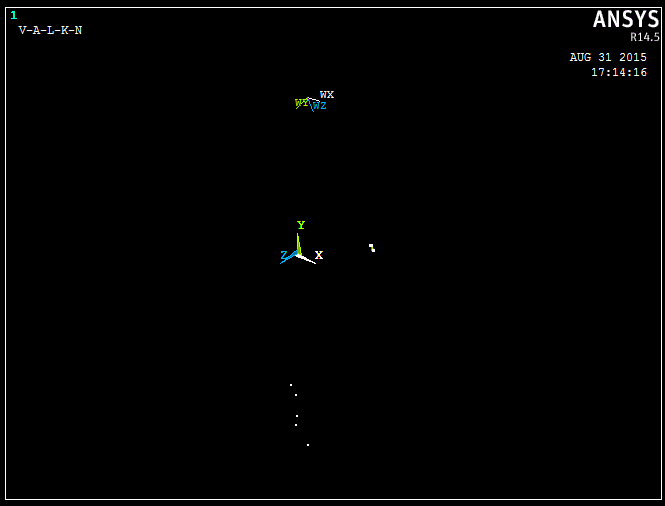

1（25,0,43.301） 25（21.131,0,45.315） 26（20.411,5.4691,45.315） 48（20.411,-5.4691,45.315 ） 49（17.101,0,46.985） 五个点，下面是APDL csys,2 fi=5 r=50 theta=15 n,1,25,0,43.301 n,2,21.131,0,45.315 .................. 先转换到CSYS2坐标系，然后建立了1点，建立1点时是以坐标1（25,0,43.301）建立的，为什么在CSYS坐标系下建立了1点之后，再通过list--picked entities提取坐标的，1点的坐标变成了1（18.194,0,17.146），所有点的提取出来的坐标都变了？ 提取的新坐标1（18.194,0,17.146） 25（14.860,0,15.024） 26（14.288,1.3680,14.512） 48（14.288，-1.3680,14.512 ） 49（11.666,0,12.504） 在完成了5个点输入后，通过list--picked entities提取新的五点的坐标（就是前面说的已经变化了的点坐标，利用新的坐标来建模），利用转换工作平面命令：wplane,,1,14.860,0,15.024,18.194,0,17.146,14.860,15,15.024,14.288,-1.3680,14.512，以25点新提取的坐标为原点，新1点为X方向，新48点为Z方向（这坐标是我在CSYS2坐标系下提取出来的值，在CSYS2中25点的坐标从21.131,0,45.315变成了14.860,0,15.024） 这个时候Z轴应该是从25点朝着48点建立了的，然后想建立空心圆柱体CYLIND,0.092,0.09,15.024,14.512,0,360,但是发现所建立的圆柱体完全不在我所建立的点上，而且通过转换工作平面，发现，新的坐标系也没有建立在25点上，请大神帮我看看哪里有问题，是哪里我理解错误了。  HB%14%0$9NR8D%R6D5_J76F.png  X4D3~S%SYNEK$52M8)6P7A8.png |
