[交流] 热轧钢材的断口分析 已有1人参与

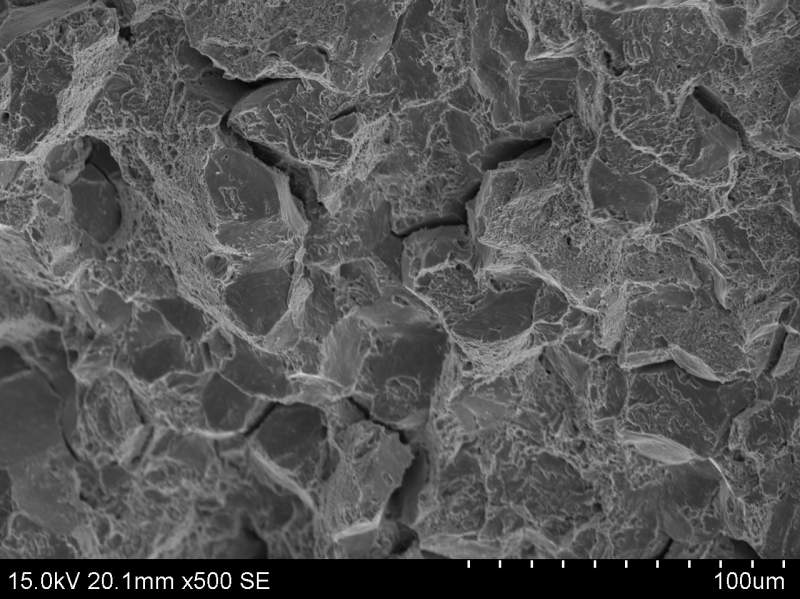

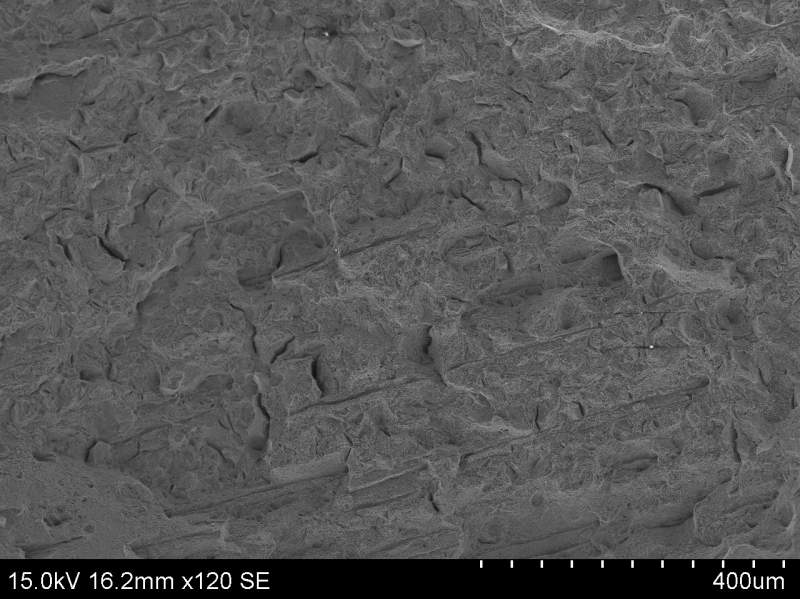

小弟最近接触一种弹簧钢，热轧+淬火+回火的。对扎向和横向样条分别做弯曲和拉伸试验，发现扎向的断口都是沿晶断裂（下图1）+边缘剪切韧窝， 横向的拉伸断面收缩率24%的样子，延伸率4%. 但是断口和扎向蛮不一样的，基本全被韧窝覆盖，能看到很多沿晶界的裂纹（图2）， 也有一些穿晶的特征（图3）， 但是由于很多地方覆盖着韧窝（图4低倍），沿晶穿晶特征不像扎向那么明显。我个人感觉是韧窝沿晶断。不知道大家对此有什么意见。 这些是不是也可以说明这个扎向韧性塑形不如横向好？ 1.jpg 2.jpg

回复此楼
