[求助] Workbench的圆角处网格该如何处理 已有1人参与

Workbench的圆角处网格该如何处理？
如下图，两个部件网格都是3mm，圆角半径1.5mm，圆角的网格尺寸为0.3mm

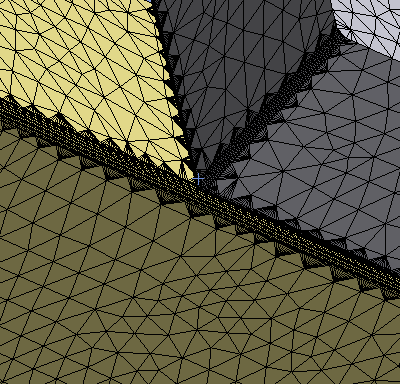

网格划分如下，如何把圆角与大面交界处的网格划分成平滑过渡的形式。

Workbench的圆角处网格该如何处理
回复此楼

» 猜你喜欢
Come on，baby！
1楼 2015-08-30 22:21:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whiskymay

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
qingguohust: 金币+5, ★有帮助, 谢谢 2015-09-02 08:49:54
方法有很独特，不要用默认尺寸，在局部设置网格尺寸可以解决。

[ 发自小木虫客户端 ]
赞一下 回复此楼
脉刻思维
2楼2015-08-31 12:58:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whiskymay

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by whiskymay at 2015-08-31 12:58:50
方法有很独特，不要用默认尺寸，在局部设置网格尺寸可以解决。

方法有很多

[ 发自小木虫客户端 ]
回复此楼
脉刻思维
3楼2015-08-31 12:59:21
