[求助] icem中建立edge到curve的映射关系时,没有边界没有变形(edge没有投影到curve上)? 已有3人参与

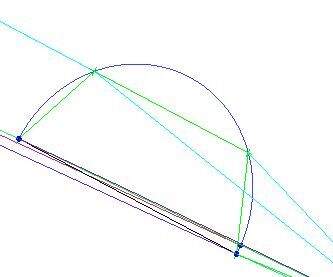

如图片所示,映射完edge没有直接投影在curve上而是位置保持不变颜色变绿,颜色变绿说明已经完成了映射但是没有投影在curve上不利于几何模型轮廓的描述,ICEM初学者,请各位大神指教!!!

icem中建立edge到curve的映射关系时,没有边界没有变形(edge没有投影到curve上)?


icem中建立edge到curve的映射关系时,没有边界没有变形(edge没有投影到curve上)?-1
回复此楼

» 猜你喜欢

一搏赢天
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luogangv

木虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
可以自己移动vertex
2楼2015-08-30 15:28:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一搏赢天

铜虫 (初入文坛)

引用回帖:
2楼: Originally posted by luogangv at 2015-08-30 15:28:56
可以自己移动vertex

那为什么视频教程里的能自动移动,是版本的原因?
一搏赢天
3楼2015-08-30 18:13:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moons2

金虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
引用回帖:
3楼: Originally posted by 一搏赢天 at 2015-08-30 18:13:56
那为什么视频教程里的能自动移动,是版本的原因?...

不知道,有时候确实不会自动移过去
4楼2015-08-30 22:09:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Alidesheng

铁杆木虫 (正式写手)

有个自动的控制的,就是四个手向里指的那个吧,最后想对齐还是要自己移动
诚信科研
5楼2015-08-31 09:04:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liucenfan288

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
一搏赢天: 金币+10, ★★★★★最佳答案 2015-08-31 12:25:35
在选项中选中 project vertices 它就会自动移动了
6楼2015-08-31 10:29:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一搏赢天

铜虫 (初入文坛)

引用回帖:
6楼: Originally posted by liucenfan288 at 2015-08-31 10:29:45
在选项中选中 project vertices 它就会自动移动了

嗯,已经解决了,非常感谢

发自小木虫Android客户端
一搏赢天
7楼2015-08-31 10:46:04
