[求助] 高速旋转圆盘上小孔流体流动fluent模拟 已有1人参与

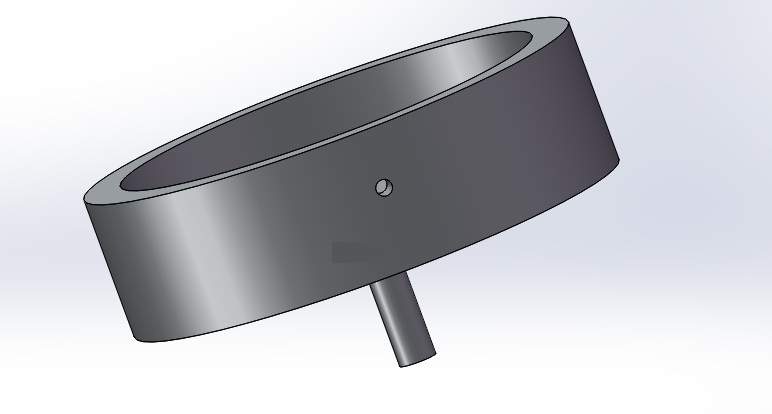

如下图所示，一个高速绕轴旋转的圆盘，其中间有一空腔直径80mm，装满液体，其壁上有一小孔( 缝隙)，孔的直径只有0.1mm，长度10mm。
现在用fluent来模拟圆盘和小孔中液体的流动情况。
问题1，由于小孔直径只有0.1mm，与空腔直径相比太小了，这种情况能否用fluent进行模拟。
问题2，这种情况网格划分如何保证其质量。
问题3，用fluent来模拟的话，需要用到SRF,MRF,MOVING MESH还是动网网格，还是其它的方法和步骤？
问题4，液体的粘度比水要大很多，液体运动是设置为湍流还是层流？

高速旋转圆盘上小孔流体流动fluent模拟
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
机械制造、流体数值模拟、机械设计及理论、机械产品创新设计
1楼 2015-08-28 22:16:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

干了耶稣

铜虫 (著名写手)

【答案】应助回帖

问题1，可以用Fluent模拟
问题2，注意网格划分检查，至于怎么保证质量，只能看自己如何划分
问题3，动网格划分
问题4，根据液体粘度系数选择层流还是湍流，有专门的参考数，具体忘记了，你可以查一下《化工原理》。不过还是看零件本身的粗糙度、流速等环境、液体压强等因素来选择模拟出来的图像更准确些。
个人意见，仅供参考
赞一下 回复此楼
仰望背后的贡嘎神山，心旷神怡！
2楼2015-09-01 16:26:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whzy

铜虫 (小有名气)
好的，非常感谢，正在计算，用的是SRF（准备改为MRF），
结果是收敛的，但是呈现为锯齿状收敛（可能跟网格的质量有关）。
结果总体上满足物理规律的，但是在出口有些问题。
按道理的话，速度应该是外抛物线，但结果是内抛物线形状。
不知道为何是这样的？
赞一下 回复此楼
机械制造、流体数值模拟、机械设计及理论、机械产品创新设计
3楼2015-09-03 08:40:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whzy

铜虫 (小有名气)
大家有没有在哪里看到相类似的实例，请告知一声，
我想参考一下，谢谢了。
赞一下 回复此楼
机械制造、流体数值模拟、机械设计及理论、机械产品创新设计
4楼2015-09-03 08:52:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whzy

铜虫 (小有名气)
还有个问题：入口和出口边界条件分别选择什么条件为好？谢谢！
赞一下 回复此楼
机械制造、流体数值模拟、机械设计及理论、机械产品创新设计
5楼2015-09-03 09:21:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whzy

铜虫 (小有名气)
我现在采用压力出口边界条件（空气没有考虑），计算的结果发现在出口的地方有回流情况。
像这种旋转的情况，小孔出口边界一般怎样设定和处理比较好？
赞一下 回复此楼
机械制造、流体数值模拟、机械设计及理论、机械产品创新设计
6楼2015-09-11 11:47:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

H_SL

新虫 (初入文坛)
请问您会处理这个问题了吗？我最近遇到了相似问题想求助一下
赞一下 回复此楼
7楼2023-04-06 11:14:57
