[求助] 装配体模态分析求解结果不理想 已有1人参与

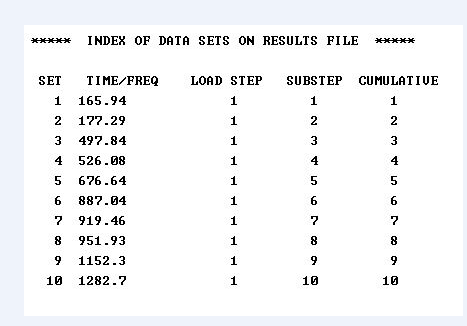

本人在做万向接轴装配体的模态分析，用GLUE的方式将零件固定在一起，给两个端面定义了除绕轴线转动以外的约束，得到的固有频率值与相关文献比较后偏大，一般频率应该是20HZ左右开始，后来对约束加以改动，仍然无法得到理想的结果，请问大神们出现这种问题一般是什么原因造成的？第一次在这里发帖子，表述不清还请见谅，恳请好心人帮忙解决一下问题，真心求助！！！

装配体模态分析求解结果不理想


装配体模态分析求解结果不理想-1
回复此楼

» 猜你喜欢
做个像向日葵般温暖的女子
1楼 2015-08-28 16:25:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
我是小小王6: 金币+5, ★★★很有帮助, 很全面的回答 2015-08-30 14:56:21
可能有问题的地方：
  1  不知你用的什么单元？如果使用四面体单元，需要使用有边中间节点的单元。
  2  材料属性是否正确，特别是密度单位很容易出错；
  3  文献中的约束条件是什么？你是否和文献相同；
  4  你的网格质量太差，特别是直杆部分，大小极不均匀；
  5  可能的话，尽量划分 MAP 网格。
赞一下(1人) 回复此楼
2楼2015-08-28 17:57:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我是小小王6

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by shgao20 at 2015-08-28 17:57:38
可能有问题的地方：
  1  不知你用的什么单元？如果使用四面体单元，需要使用有边中间节点的单元。
  2  材料属性是否正确，特别是密度单位很容易出错；
  3  文献中的约束条件是什么？你是否和文献相同；
  4  ...

非常感谢你，答复很全面，我会在这些方面改进试试看，希望会有合理的结果出现
赞一下 回复此楼
做个像向日葵般温暖的女子
3楼2015-08-30 14:58:05
