[求助] abaqus按压过程中弹性体没有形变 已有2人参与

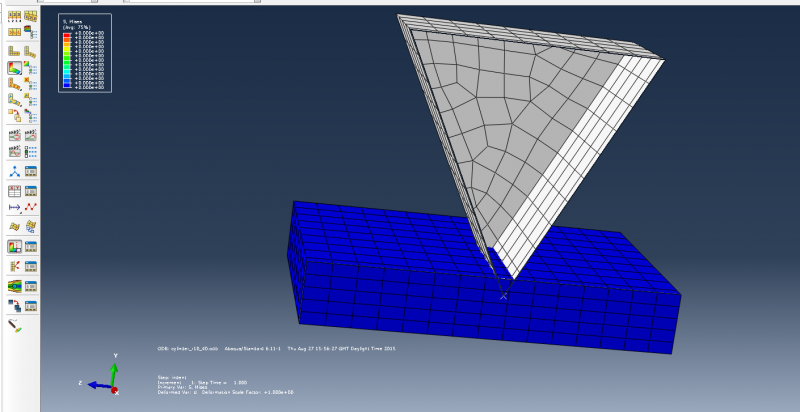

用abaqus做仿真，用一个三角（离散刚性）来按压一个长方体传感器（弹性材料），只有按压这一个步骤，但是结果中传感器没有形变，而是这个三角直接插入了传感器。附件里有显示的截面结果，不知道哪位大神能给点指点？谢谢！
PS：之前用圆柱来压传感器是可以出结果，没有问题的。

abaqus按压过程中弹性体没有形变
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
通知版主处理，有些小桑感
1楼 2015-08-28 00:14:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

罗山在中石大

禁虫
木有人回吗
回复此楼
通知版主处理，有些小桑感
2楼2015-08-28 17:54:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朱立华

实习版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
接触设置了吗？

发自小木虫Android客户端
回复此楼
3楼2015-08-29 00:48:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

呵呵呵呼呼

兑换贵宾

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
罗山在中石大: 金币+6, ★有帮助, 谢谢回答 2015-09-09 22:20:54
你约束的问题吧，你是不是把底面或者侧面全约束了

发自小木虫Android客户端
赞一下 回复此楼
4楼2015-08-29 00:53:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Bo_Ashna

实习版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
名人问这么叼的问题
赞一下(1人) 回复此楼
5楼2015-09-02 11:48:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

罗山在中石大

无虫
引用回帖:
3楼: Originally posted by 朱立华 at 2015-08-29 00:48:11
接触设置了吗？

接触设置了，表面光滑接触
我后来了下估计是边缘把传感器的单元损坏了，用其他形状没有出现这种情况
赞一下 回复此楼
通知版主处理，有些小桑感
6楼2015-09-09 22:22:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

罗山在中石大

无虫
引用回帖:
4楼: Originally posted by 呵呵呵呼呼 at 2015-08-29 00:53:16
你约束的问题吧，你是不是把底面或者侧面全约束了

我是把传感器的底面约束了
我后来了下估计是边缘把传感器的单元损坏了，用其他形状没有出现这种情况
赞一下 回复此楼
通知版主处理，有些小桑感
7楼2015-09-09 22:22:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qqstar

超级版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
罗山在中石大: 金币+10, ★★★很有帮助, 我把向下压的角度和幅度改动了下没有问题了，但是如果角度或者幅度大的时候还是会出错 2015-09-22 00:55:24
你的问题解决了吗？
可以试试：
1 将传感器的单元划分得细一点；
2 检查一下接触  比如改成摩擦接触试试 看看还有没有发生网格的侵入，排除一下（第一眼看到图很像接触设置问题）；
3 单元破坏是什么准则？有设置删除单元吗？
我也是新手 根据自己的感觉说的 希望能帮到你~
赞一下 回复此楼
8楼2015-09-15 10:01:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
