[求助] 焊缝宏观横截面图 已有1人参与

想照一下焊接接头宏观横截面图如图下。请做过这个的各位同学老师指示一下方法和一些经验。谢谢！

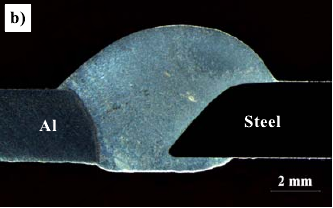

焊缝宏观横截面图
回复此楼

» 猜你喜欢
裴德秋
1楼 2015-08-27 20:09:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
buiducthu: 金币+10 2015-10-03 02:40:00
可以将如果所示的样切割好后磨抛，按照低倍组织检验的方法进行宏观组织检测，照相可以采用扫描电镜照相15-20倍即可。
赞一下 回复此楼
主要从事稀有金属钛合金、钽铌及其合金，铍青铜材料及管棒线材塑性加工技术研究与生产。
2楼2015-08-27 21:37:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)
引用回帖:
2楼: Originally posted by zbhwel at 2015-08-27 21:37:53
可以将如果所示的样切割好后磨抛，按照低倍组织检验的方法进行宏观组织检测，照相可以采用扫描电镜照相15-20倍即可。

抱歉，标尺没有仔细算，这个标尺应该是5倍，扫描电镜照相最小是15倍，所以还不能用扫描电镜，那只能采用10倍的台式放大镜（倍数3、5、8和10倍）观察，然后用数码相机照相，照相前在试样下面可以放一把直尺作为标尺，照完相后可以采用软件编辑。
赞一下(2人) 回复此楼
主要从事稀有金属钛合金、钽铌及其合金，铍青铜材料及管棒线材塑性加工技术研究与生产。
3楼2015-08-27 21:45:48
