小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 怎么画多个Cv合在一起并带电流标尺如
61/1返回列表
查看: 837  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

桑树之泪

金虫 (著名写手)

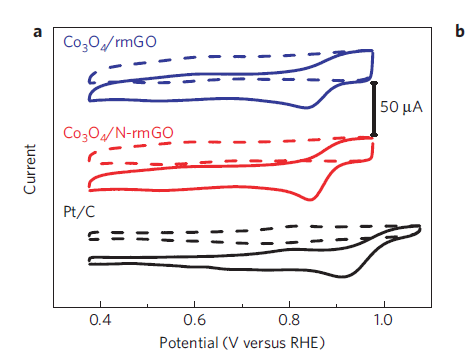

[求助] 怎么画多个Cv合在一起并带电流标尺如 已有5人参与

用图层的话有的图就会缩小，就不好画电流标尺
麻烦大家

怎么画多个Cv合在一起并带电流标尺如
回复此楼

» 猜你喜欢
1楼 2015-08-27 19:57:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sinage

铁杆木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
桑树之泪: 金币+5, ★★★很有帮助 2015-08-28 15:58:49
就用图层就行了，不用缩小图的，保证你每个图层的纵轴的相对范围都一样就行了吧。
赞一下 回复此楼
2楼2015-08-27 20:42:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

左逍右遥

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
一个CV的所有纵坐标加50微安（可能不止），就像XRD一样。
赞一下 回复此楼
3楼2015-08-27 20:48:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
个人觉得，三个图可以分别画好，放到绘图里，50uA应该是已知的，按照单个峰的高度自己画出来标尺...
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
4楼2015-08-27 21:23:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

semifs873

木虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
桑树之泪(MyTavel代发): 金币+5, 感谢分享 2015-08-28 09:27:39
桑树之泪: 金币+5, ★★★★★最佳答案 2015-08-28 15:59:07
方法1.楼上几位所说，纵坐标（电流值增加一合适固定值）；方法2.楼上也有，利用图层——PS：私以为此法最麻烦，后期要隐掉横轴，还要对齐，还要调整坐标轴的粗细；方法3.利用multi curve功能里的stack line by offsets——本人认为最快最简洁的方法。
赞一下 回复此楼
看的最远的地方
5楼2015-08-27 22:13:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

胡琪

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
还有一个方法把这几个图放在同意图里然后用不同的颜色或者线型进行区别或者编号就行。
赞一下 回复此楼
天地任我行
6楼2015-08-27 22:47:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
