[求助] 求助:关于集装箱类双开门 使用铝型材设计问题已有1人参与

类似集装箱的箱体结构,在箱体前后端使用双开门,双开门在设计时使用铝型材,如图,其中一扇门的边要使用把型材反过来使用,以便两扇门关闭时正好吻合,问题就是反过来使用的型材要和其他型材无缝连接,这处该怎么处理,有没有设计过的,请指点一二,万分感激!

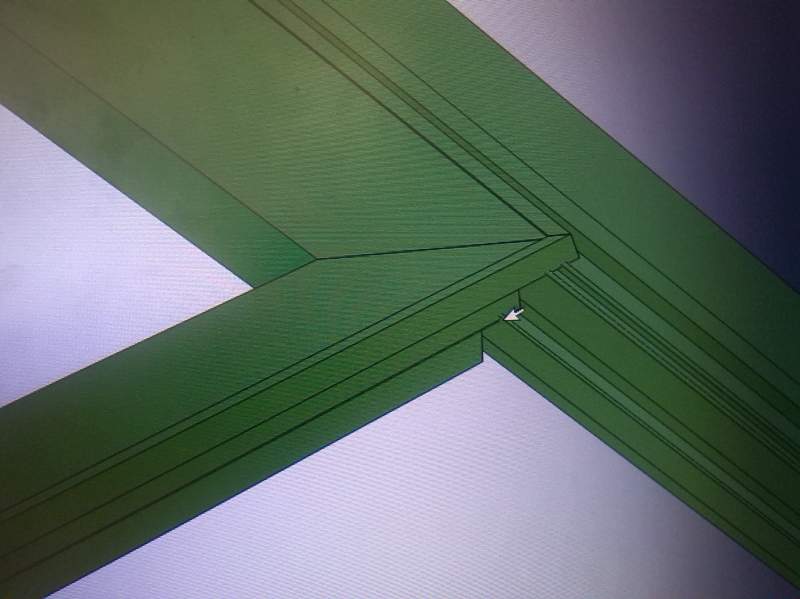

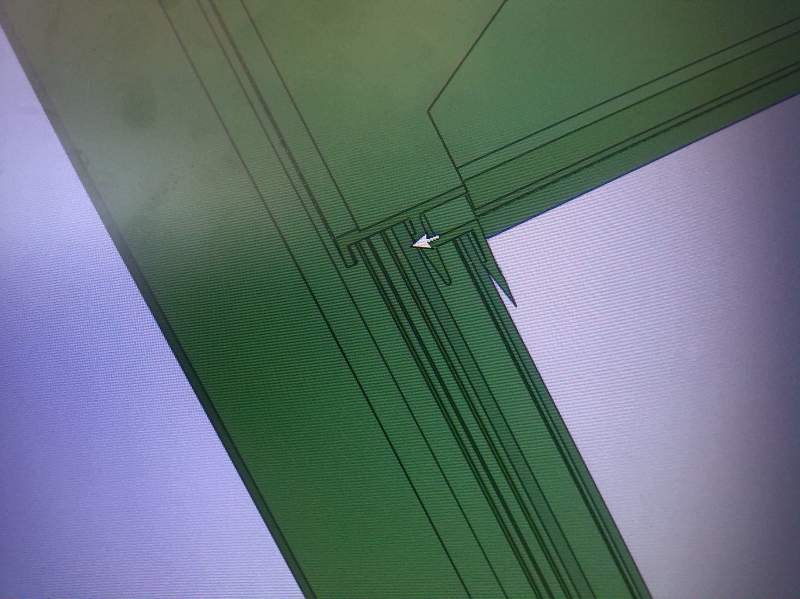

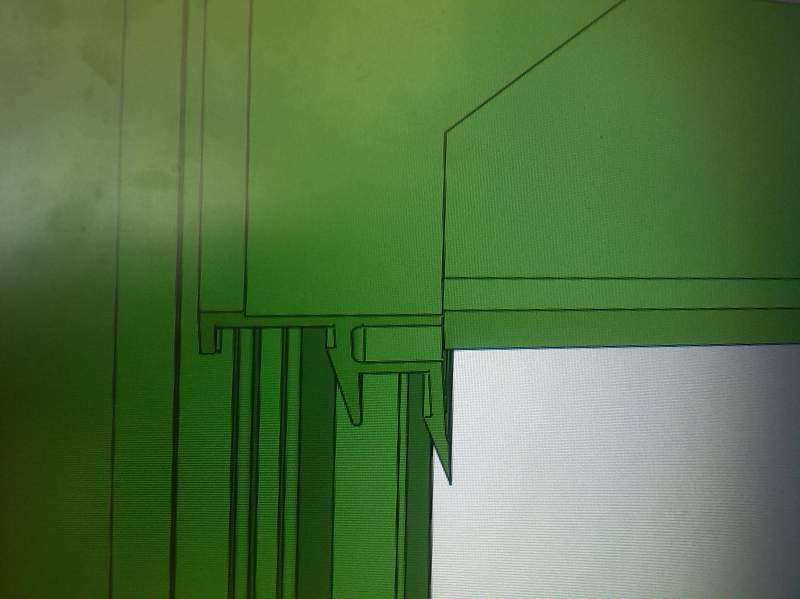

模型如图所示,请做过相关设计的人指点!
求助:关于集装箱类双开门 使用铝型材设计问题
求助:关于集装箱类双开门 使用铝型材设计问题-1


求助:关于集装箱类双开门 使用铝型材设计问题-2


求助:关于集装箱类双开门 使用铝型材设计问题-3


求助:关于集装箱类双开门 使用铝型材设计问题-4


求助:关于集装箱类双开门 使用铝型材设计问题-5



求助:关于集装箱类双开门 使用铝型材设计问题-6
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shmilysunny

铜虫 (小有名气)

没有人指点么
2楼2015-08-28 19:52:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

郑明宇china

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
型材连接都有相关的标准件的,建议咨询铝型材的公司。
我们公司常用的是美德乐的铝型材不管是型号还是品类都比较齐全。
可以看看他们家的型录。
3楼2015-08-28 23:11:02
