通过Matlab软件自行计算了一个自由曲面拟合成非球面多项式或者zernike多项式的问题 已有3人参与
|
|

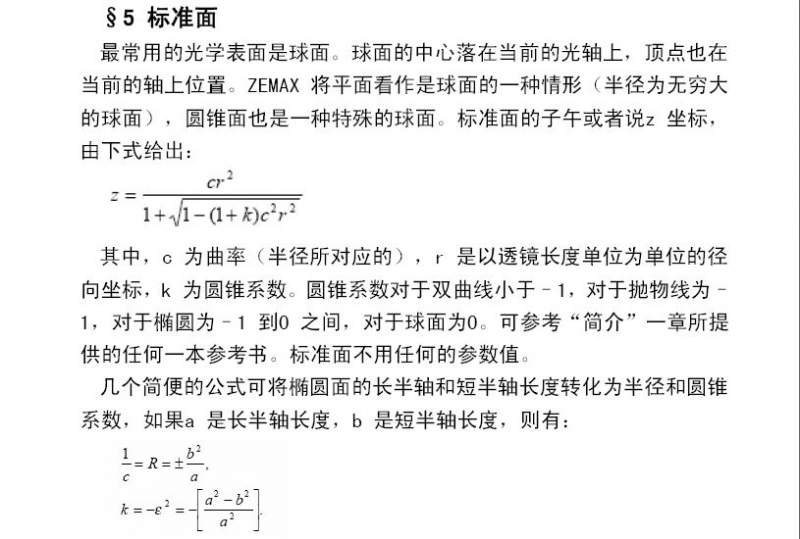

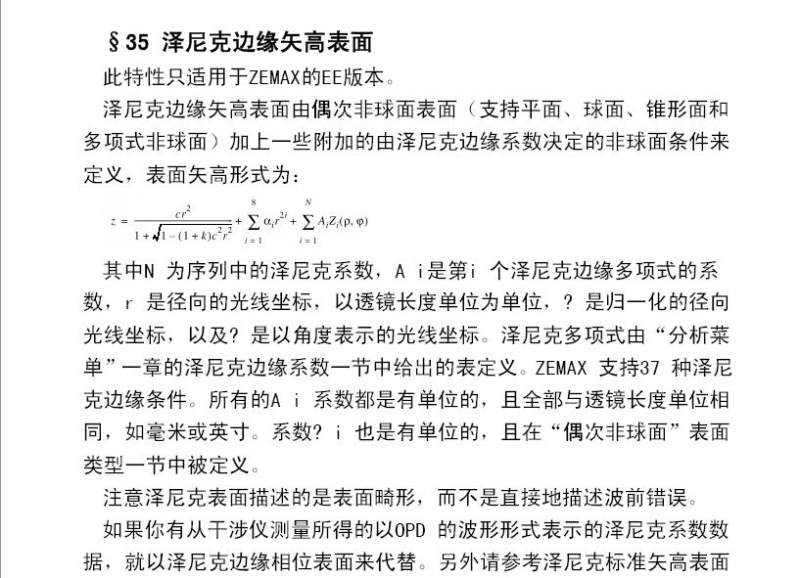

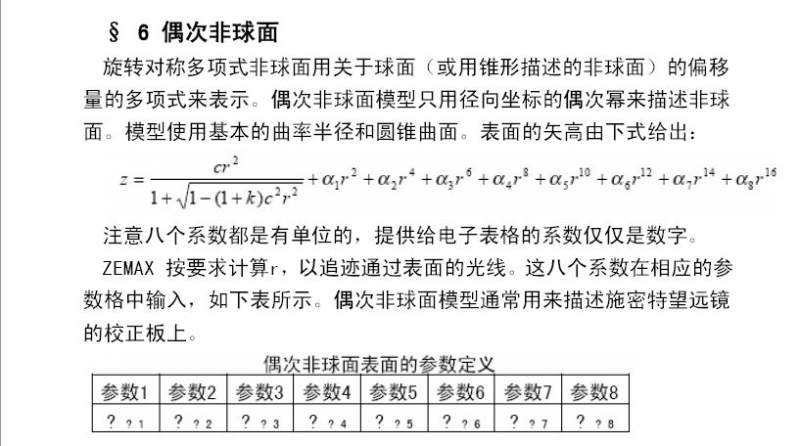

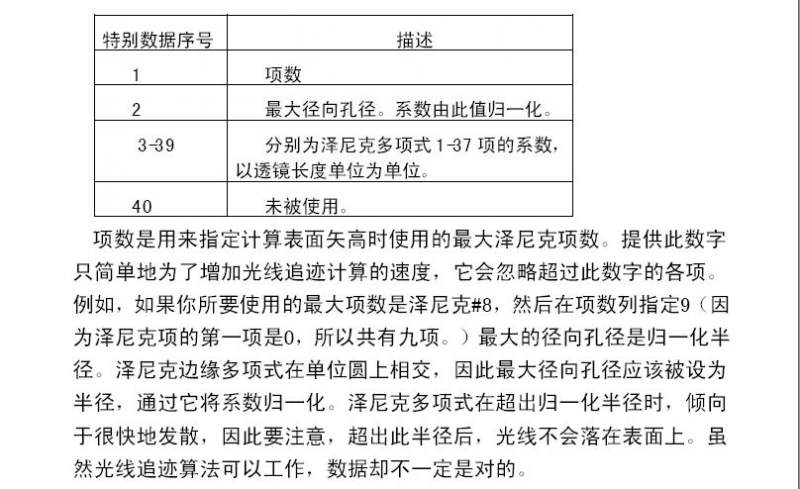

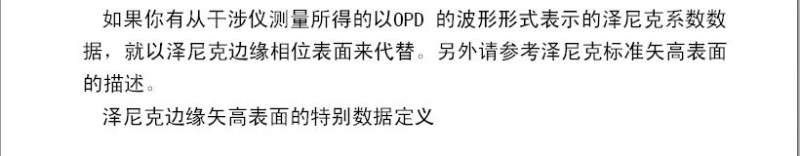

通过Matlab软件自行计算了一个自由曲面，现在想把这个曲面的离散数据拟合成非球面多项式或者zernike多项式，然后输入到zemax中。 在zemax软件中对应的面型公式如下： http://image.keyan.cc/data/bcs/2015/0824/bw148h2822562_1440417578_618.jpg http://image.keyan.cc/data/bcs/2015/0824/bw179h2822562_1440417605_543.jpg http://image.keyan.cc/data/bcs/2015/0824/bw138h2822562_1440417613_257.jpg http://image.keyan.cc/data/bcs/2015/0824/bw513h2822562_1440417613_866.jpg http://image.keyan.cc/data/bcs/2015/0824/bw164h2822562_1440417614_630.jpg 自由曲面数据是xyz.txt文件，用matlab软件的拟合工具SFTOOL拟合有问题，拟合精度很差，采用的自定义函数输入了非球面的函数，求大神指点所在。  标准面.JPG  偶次非球面.JPG  责任尼克.JPG  责任尼克2.JPG  责任尼克3.JPG |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : xyz.txt
2015-08-24 20:02:13, 165.34 K
